67 Anschauungsteile in zehn Laden: Öffne eine Lade, erkenne Merkmale und begründe, welches Werkzeug oder Bauteil zur Aufgabe passt. Dazu Auswahlaufgaben und Erklärungen zum Nachschlagen.
Zehn Laden für Elektro, Metall und Mechanik. Gegenstand anklicken und herausfinden, warum er zur Aufgabe passt. Die Illustrationen sind KI-generiert und fachlich geprüft (KI-Kennzeichnung).
67 Anschauungsteile in zehn Laden.
Außen ähnlich, innen verschieden: Vergleiche Leiteraufbau, Aderzahl, Querschnitt und Abschirmung. Die Bilder sind beschriftete Lernmuster, keine Anschlussanweisung.
Leiterenden vorbereiten, Leitungen verbinden und sicher in Gehäuse führen. Welche Verbindung passt, hängt von Leiterart, Querschnitt, Klemmstelle und Umgebung ab. Arbeiten an elektrischen Anlagen führen Elektrofachkräfte aus oder sie leiten und beaufsichtigen sie – im spannungsfreien Zustand nach den fünf Sicherheitsregeln. Die Bilder dienen dem Erkennen, nicht als Anschlussanleitung.
Geräte im Schaltschrank und an der Maschine schützen Leitungen und Menschen und schalten Lasten. Von außen sehen sie ähnlich aus – entscheidend sind Aufgabe, Bemessungswerte und Kennzeichnung.
Sieh dir Korn, Bindung, Poren und Scheibenform getrennt an. Entscheidend ist die passende Kombination für Werkstoff, Verfahren und Maschine.
Kopf, Gewinde und Antrieb erfüllen verschiedene Aufgaben. Vergleiche zuerst Auflage und Bauraum, danach Abmessung, Festigkeit und Montagevorgabe.
Ähnliches Aussehen bedeutet nicht gleiche Funktion. Vergleiche Werkzeugaufnahmen, Auflageflächen und axiale Sicherungen.
Kleine Teile mit großer Wirkung: Sie legen Lagen fest, übertragen Drehmomente, sichern Muttern oder halten Bleche zusammen; Dübel verankern Schrauben in Wand und Decke. Viele davon wirken formschlüssig – sie halten durch ihre Form, nicht durch Reibung.
Verfolge, wie Bewegung weitergegeben wird. Vergleiche Formschluss und Reibschluss, Achslage, Übersetzung und Wartung.

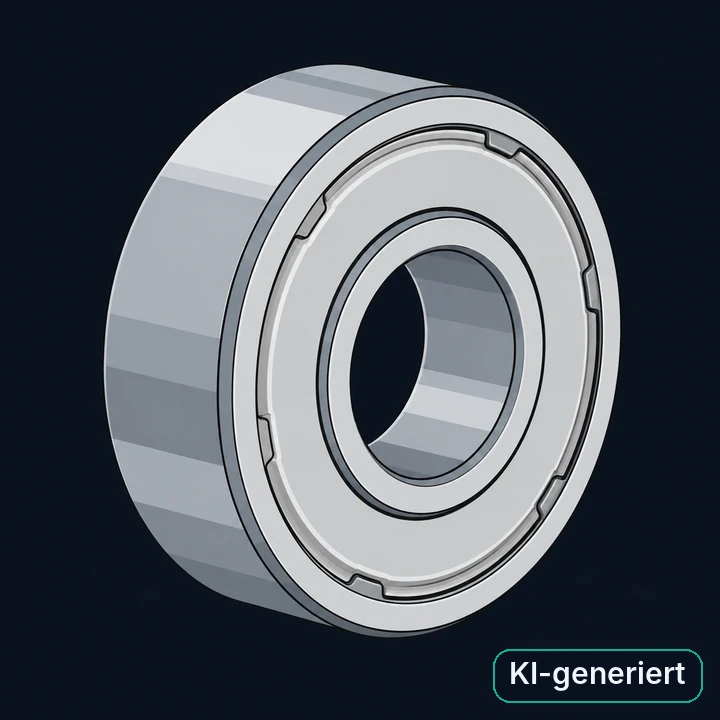

Diese Teile lassen Wellen drehen, halten Schmierstoff drinnen und Schmutz draußen und verbinden Wellen miteinander. Fehler zeigen sich oft erst als Geräusch, Wärme oder Leckage.
Acht Werkzeuge für verschiedene Arbeitsschritte: Erkenne Schneiden und Grundform. Vergleiche, welche Fläche am Werkstück entstehen soll, und begründe deine Auswahl.
Kein passendes Teil. Versuche einen anderen Namen oder .

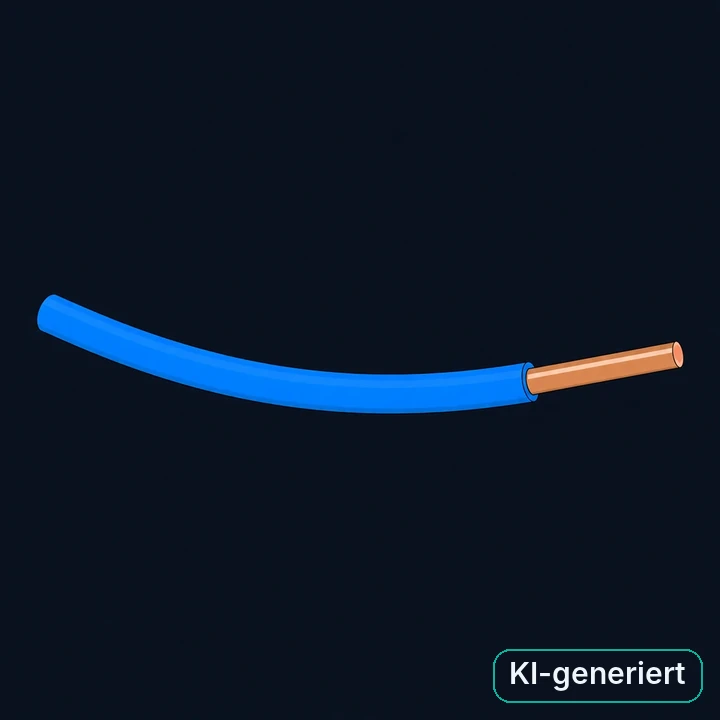

Eine isolierte Einzelader mit einem Leiter aus einem einzigen massiven Draht.
Unter der Isolierung ist ein zusammenhängender metallischer Querschnitt sichtbar.
Für geeignete feste Installationen lässt sich ein massiver Leiter einfach formen und in dafür vorgesehene Klemmen einführen.
Mini-Beispiel: Im Muster wird eine starre Einzelader mit einer feindrähtigen Ader verglichen.
Häufige Wechselbiegung verlangt einen dafür vorgesehenen Leitungsaufbau. Ein massiver Draht ist dafür gewöhnlich ungeeignet.
Typischer Fehler: Vom Außendurchmesser der Isolation auf den Leiterquerschnitt schließen.
Nein. Der Querschnitt bezeichnet das leitende Material.

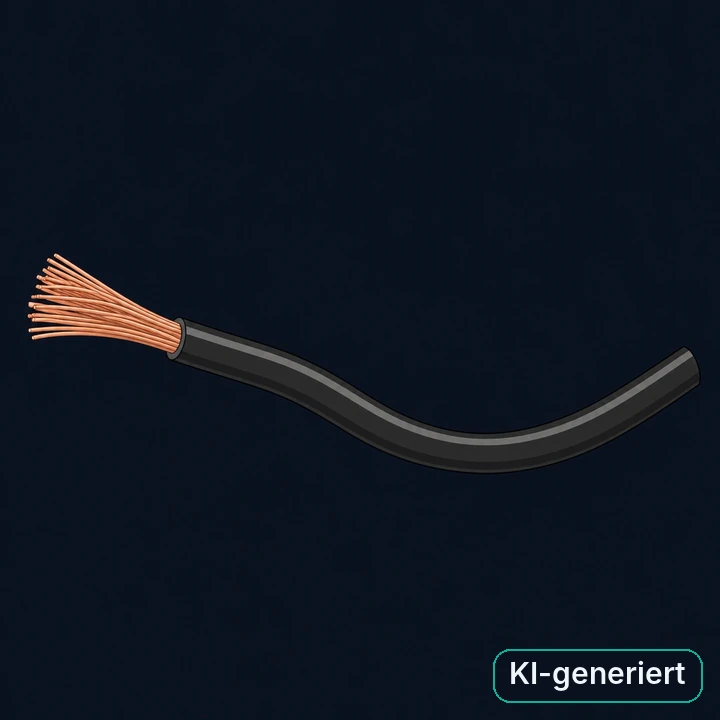

Eine feindrähtige Ader enthält viele dünne Drähte unter einer gemeinsamen Aderisolierung.
Im freigelegten Ende sind viele einzelne Metalldrähte erkennbar.
Die dünnen Einzeldrähte ermöglichen Beweglichkeit. Dauerbewegte Leitungen benötigen trotzdem eine ausdrücklich dafür geeignete Konstruktion.
Mini-Beispiel: Die Litze in einer beweglichen Anschlussleitung lässt sich leichter biegen als ein gleich großer massiver Leiter.
Die Anschlussklemme muss den Leiteraufbau zulassen. Eine Aderendhülse wird verwendet, wenn die Anschlussvorgabe sie verlangt oder erlaubt.
Typischer Fehler: Einzelne Drähte abschneiden, damit der Leiter in eine zu kleine Klemme passt.
Nein. Es ist weiterhin eine Ader; 30 beschreibt hier die Einzeldrähte ihres Leiters.

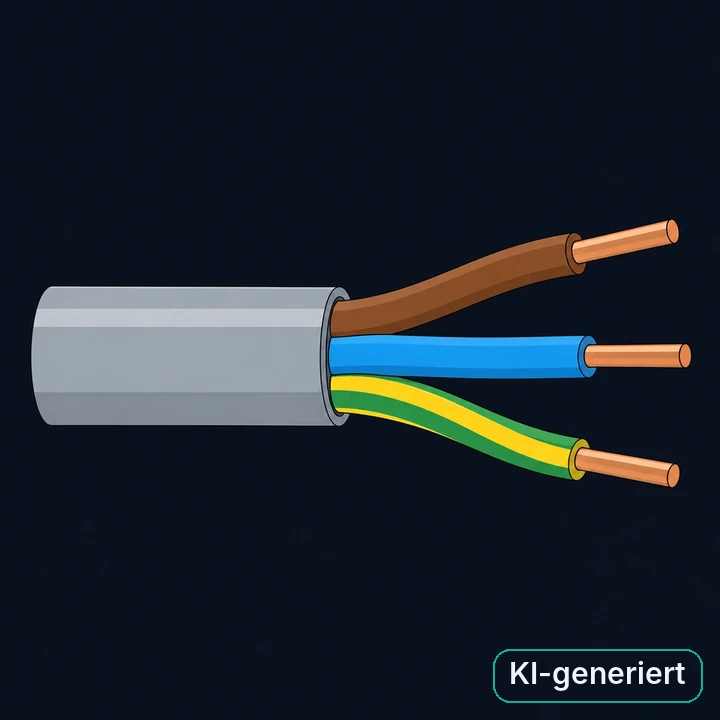

Die Aderzahl nennt die Anzahl der einzeln isolierten Leiter in einer Leitung.
Drei getrennte Aderisolierungen liegen unter einem gemeinsamen Mantel.
Drei Adern können beispielsweise Außenleiter, Neutralleiter und Schutzleiter bereitstellen, wenn Schaltung und Leitung dafür vorgesehen sind.
Mini-Beispiel: 3G1,5 beschreibt in der üblichen G/X-Angabe drei Adern mit je 1,5 mm², einschließlich einer grün-gelben Schutzleiterader.
Drei Adern sind nicht automatisch drei Phasen. Bei Sensorleitungen kann die Belegung Versorgung plus Signal sein.
Typischer Fehler: Aderzahl mit Litzenzahl oder der Kontaktzahl eines Steckers gleichsetzen.
Drei insgesamt. Das G bedeutet nicht, dass noch eine vierte Ader hinzukommt.

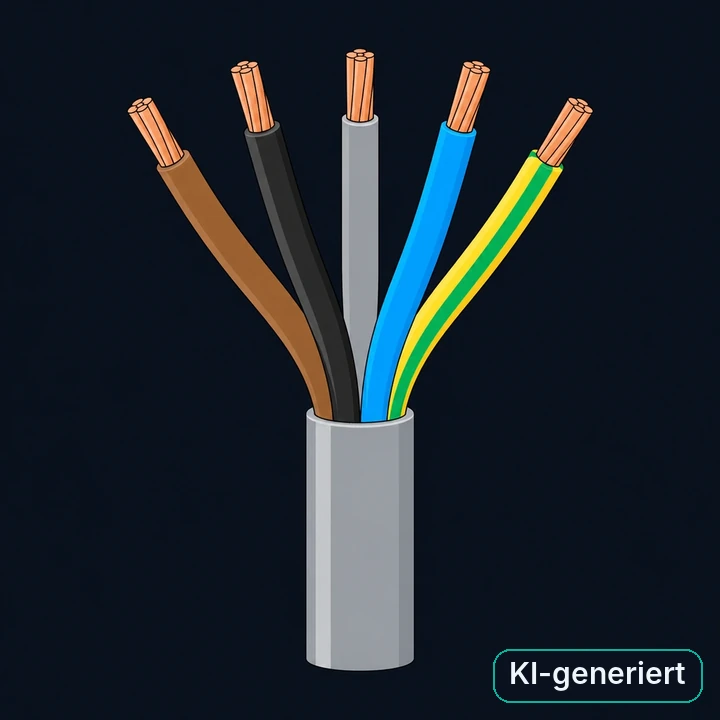

Eine fünfadrige Leitung enthält fünf einzeln isolierte Adern unter einem gemeinsamen Mantel, zum Beispiel drei Außenleiter, Neutralleiter und Schutzleiter.
Fünf einzeln isolierte Adern sind im gemeinsamen Mantel angeordnet.
Eine mögliche Aufgabe ist die gemeinsame Führung von L1, L2, L3, N und PE. Welche Leiter wirklich gebraucht werden, ergibt sich aus dem Stromlaufplan.
Mini-Beispiel: Bei 5G2,5 besitzt jeder der fünf Leiter einen Nennquerschnitt von 2,5 mm²; eine Ader ist grün-gelb.
Ein Drehstrommotor benötigt nicht allein deshalb einen Neutralleiter. Manche Aufgaben kommen mit L1/L2/L3/PE aus; andere benötigen weitere Leiter.
Typischer Fehler: Aus 2,5 mm² allein einen immer zulässigen Stromwert ableiten.
Nein. Benötigte Außenleiter, Neutralleiter, Schutzleiter und Zusatzfunktionen müssen aus der konkreten Schaltung bestimmt werden.

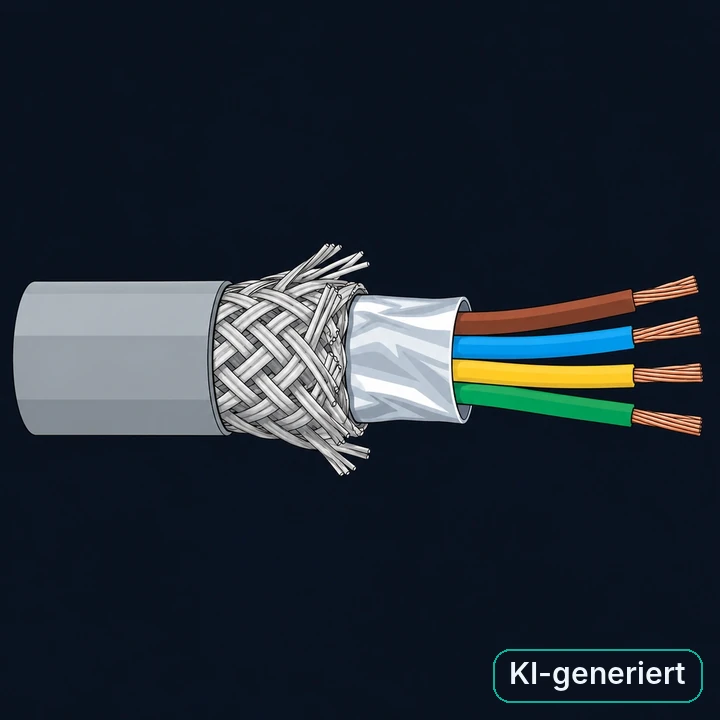

Ein Leitungsschirm ist eine leitfähige Hülle zur Verringerung elektromagnetischer Störeinflüsse.
Zwischen Adern und Mantel liegt beispielsweise ein metallisches Geflecht oder eine Folie.
Der Schirm kann Störeinkopplung und Abstrahlung vermindern. Wirkung und Anschluss hängen von Frequenz, Aufbau, Erdung und der gesamten Anlage ab.
Mini-Beispiel: Eine empfindliche Messleitung wird in störbelasteter Umgebung mit geeignetem Schirm- und Anschlusskonzept ausgeführt.
Der Schirm ersetzt weder die elektrische Isolation noch automatisch einen Schutzleiter. Eine pauschale Regel „immer nur einseitig anschließen“ passt nicht zu jeder Aufgabe.
Typischer Fehler: Ein vorhandenes Schirmgeflecht als Beweis für eine insgesamt störungsfreie Anlage ansehen.
Wenn Übertragungsverfahren, Umgebung und Anschlussvorgaben dies erlauben, ist sie ausreichend. Abschirmung wird nach Bedarf ausgewählt.

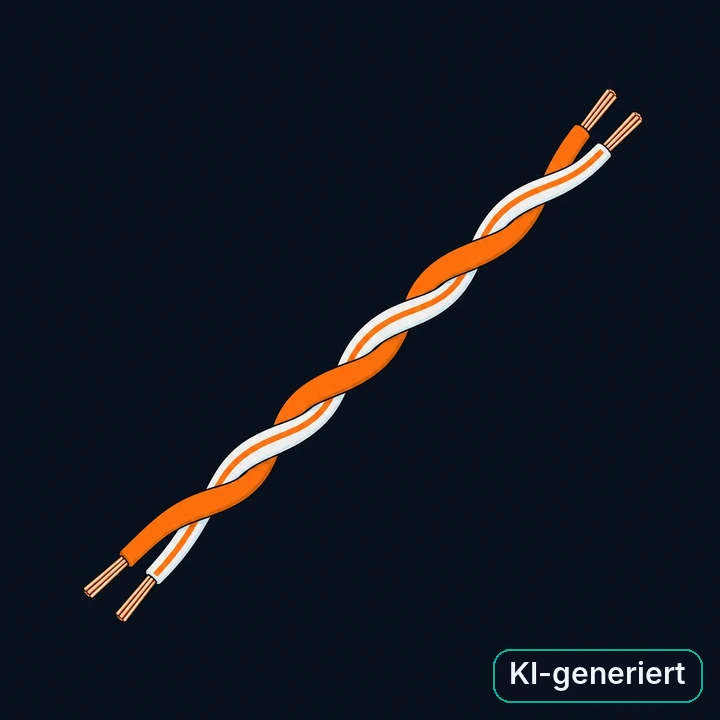

Ein verdrilltes Adernpaar besteht aus zwei isolierten Leitern, die gemeinsam schraubenförmig geführt werden.
Die beiden Adern wechseln entlang der Leitung regelmäßig ihre Lage.
Bei geeigneter symmetrischer Signalübertragung kann Verdrillung Störeinflüsse verringern, weil beide Leiter ähnlich beeinflusst werden.
Mini-Beispiel: Ein differentielles Sensorsignal nutzt zwei zusammengehörige Adern; der Empfänger wertet ihre Spannungsdifferenz aus.
Ein verdrilltes Paar ist nicht zwangsläufig geschirmt. Paarung, Impedanz und Anschluss müssen zum verwendeten System passen.
Typischer Fehler: Ein Paar auftrennen und beliebige Adern kombinieren, obwohl das Übertragungssystem definierte Paare verlangt.
Ja. Verdrillung beschreibt die Anordnung der Adern; Abschirmung die zusätzliche leitfähige Hülle.

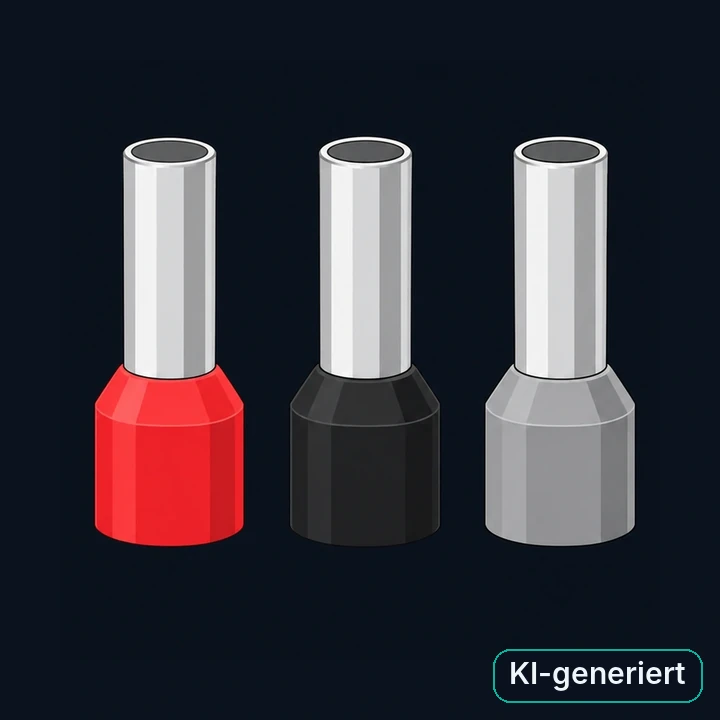

Eine Aderendhülse ist ein dünnes Metallröhrchen, meist mit Kunststoffkragen, das auf das abisolierte Ende eines feindrähtigen Leiters gecrimpt wird.
Metallröhrchen mit farbigem Kunststoffkragen. Der Kragen sitzt auf der Aderisolierung, das Röhrchen umschließt die Einzeldrähte; die Drähte enden bündig mit dem Röhrchen oder stehen nur minimal vor.
Die Hülse hält die feinen Einzeldrähte zusammen. Beim Anziehen der Klemme stehen keine Drähte ab, werden nicht abgeschert und können keinen Schluss zur Nachbarklemme verursachen.
Mini-Beispiel: Eine feindrähtige 1,5-mm²-Ader bekommt eine passende Aderendhülse und wird dann in die Schraubklemme eines Schützes geführt.
Massive Leiter brauchen keine Aderendhülse. Eine zu große Hülse wird nicht fest verpresst, eine zu kleine nimmt nicht alle Drähte auf.
Typischer Fehler: Einzelne Drähte abschneiden, damit der Leiter in eine zu kleine Hülse passt – der wirksame Querschnitt wird dadurch kleiner.
Ein massiver Leiter besteht aus einem einzigen Draht; es gibt keine Einzeldrähte, die zusammengehalten werden müssen. Die Hülse brächte nur eine zusätzliche Übergangsstelle.

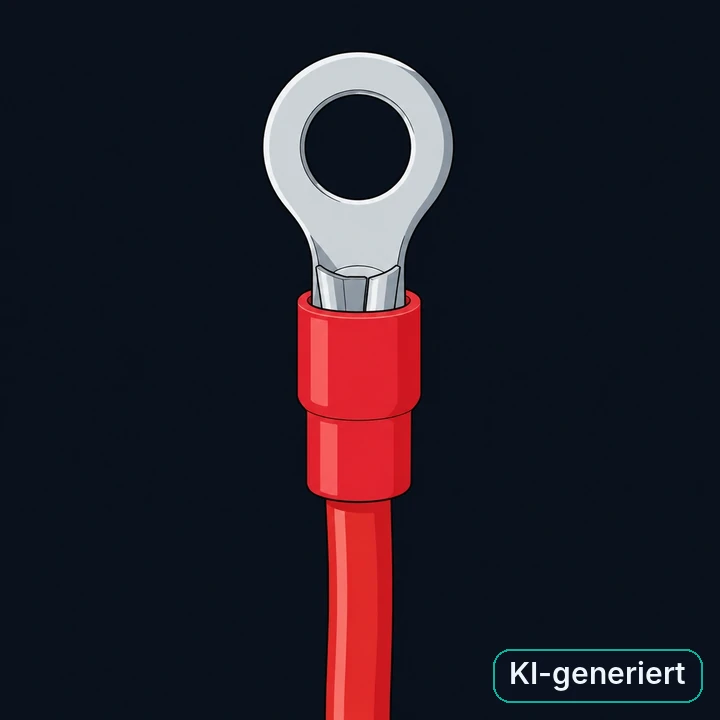

Ein Ringkabelschuh ist ein Anschlussteil mit geschlossenem Ring. Er wird auf ein Leiterende gecrimpt und mit Schraube oder Mutter an einem Anschlussbolzen befestigt.
Metallring mit Bohrung für die Schraube, dahinter eine Crimphülse; isolierte Ausführungen haben eine farbige Isolierhülse.
Der geschlossene Ring kann nicht vom Bolzen rutschen, selbst wenn die Mutter etwas nachgibt – anders als ein offener Gabelkabelschuh.
Mini-Beispiel: Der Schutzleiter eines Gehäusedeckels wird mit einem Ringkabelschuh an den Schutzleiterbolzen geschraubt.
Der Ring muss zum Bolzendurchmesser passen, die Crimphülse zum Leiterquerschnitt. Für Schraubklemmen ohne Bolzen ist er nicht vorgesehen.
Typischer Fehler: Einen viel zu großen Ring nehmen, weil er gerade da ist – die Auflagefläche unter Mutter und Scheibe wird zu klein.
Der geschlossene Ring bleibt auch bei gelockerter Mutter auf dem Bolzen. Ein Gabelkabelschuh könnte herausrutschen – dann wäre der Schutzleiter unterbrochen.

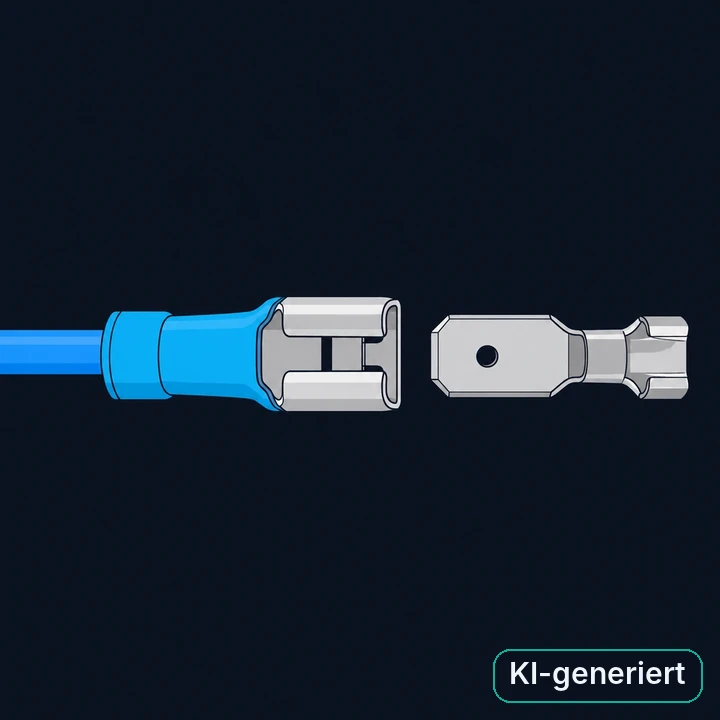

Eine Flachsteckhülse ist eine gecrimpte Steckverbindung, die auf eine flache Steckzunge aufgeschoben wird, zum Beispiel mit 6,3 mm Breite.
Eingerollte Federzungen, die eine flache Steckzunge klemmen; dahinter die Crimphülse, oft mit isolierender Hülle.
Die Verbindung ist steckbar: Bauteile lassen sich ohne Werkzeug abziehen und wieder anstecken und bleiben durch die Federkraft sicher kontaktiert.
Mini-Beispiel: Ein Temperaturschalter in einem Gerät ist über zwei isolierte Flachsteckhülsen angeschlossen und lässt sich zum Tausch abziehen.
Wo starke Vibration herrscht, hohe Ströme fließen oder sich eine Verbindung keinesfalls lösen darf, sind verriegelte Steckverbinder oder Schraubanschlüsse besser.
Typischer Fehler: Die Hülse mit der Kombizange zudrücken statt mit der Crimpzange zu verpressen – die Verbindung wird locker und warm.
Sie lässt sich fast ohne Kraft abziehen oder sitzt locker. Dann ist die Federkraft zu gering und die Kontaktstelle kann warm werden – die Hülse wird ersetzt, nicht zusammengebogen.

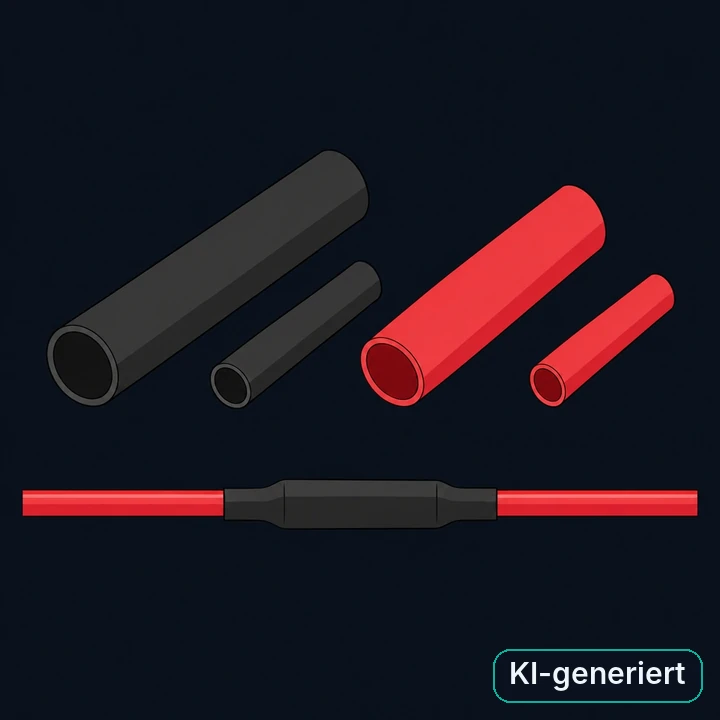

Ein Schrumpfschlauch ist ein Kunststoffschlauch, der sich beim Erwärmen im Durchmesser zusammenzieht und eine Verbindungsstelle eng umschließt.
Glatter Schlauch, meist schwarz oder farbig. Angegeben werden die Durchmesser vor und nach dem Schrumpfen, z. B. 6,4/3,2 (Schrumpfrate 2:1).
Er isoliert blanke Verbindungsstellen, schützt vor Abrieb und stützt die Stelle gegen Knicken. Ausführungen mit Innenkleber dichten zusätzlich gegen Feuchtigkeit.
Mini-Beispiel: Vor dem Löten zweier Litzen wird ein Stück Schrumpfschlauch aufgeschoben; danach wird es über die Lötstelle geschoben und mit dem Heißluftgebläse geschrumpft.
Er ersetzt keine fachgerechte Verbindung und keine Zugentlastung. Für den jeweiligen Einsatz muss er geeignet sein, etwa für die Spannung und die Temperatur.
Typischer Fehler: Den Schlauch vor dem Löten nicht aufschieben – nach dem Löten kommt er nicht mehr über die Leitungsenden.
Ja. Mit 6,4 mm Innendurchmesser geht er über die 5-mm-Lötstelle und schrumpft frei bis auf 3,2 mm. An der Leitung liegt er nur eng an, wenn sie mindestens 3,2 mm dick ist – sonst einen Schlauch mit Schrumpfrate 3:1 wählen.

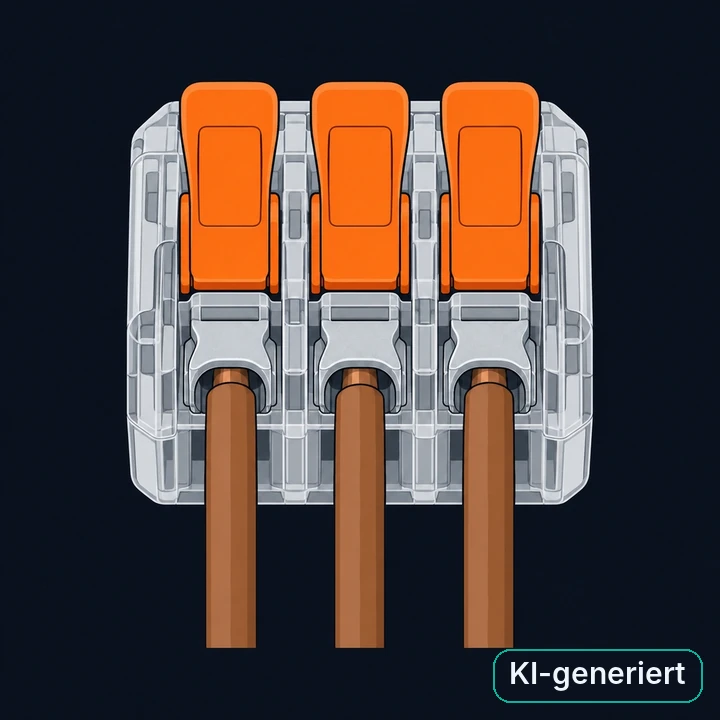

Eine Hebel-Verbindungsklemme verbindet mehrere Leiter ohne Werkzeug: Hebel öffnen, abisolierten Leiter einführen, Hebel schließen.
Kleines, oft durchsichtiges Gehäuse mit mehreren Klemmstellen nebeneinander und je einem Hebel; innen eine Federklemme.
Die Federkraft hält den Leiter dauerhaft, ohne dass ein Anzugsmoment eingehalten werden muss. Durch das klare Gehäuse sieht man, ob der Leiter weit genug steckt.
Mini-Beispiel: In einer Abzweigdose werden Außenleiter, Neutralleiter und Schutzleiter einer Leuchte mit je einer Verbindungsklemme an die Zuleitung angeschlossen.
Nur für die angegebenen Leiterarten, Querschnitte und Ströme. Im Schaltschrank sind dafür Reihenklemmen auf der Hutschiene vorgesehen.
Typischer Fehler: Zu kurz abisolieren oder den Leiter bei offenem Hebel nicht bis zum Anschlag einstecken – die Feder klemmt dann die Isolierung statt des Leiters.
Durch das Gehäuse sehen, ob das blanke Ende bis zum Anschlag steckt und keine Isolierung in der Klemmstelle liegt, und mit leichtem Zug prüfen, ob der Leiter hält.

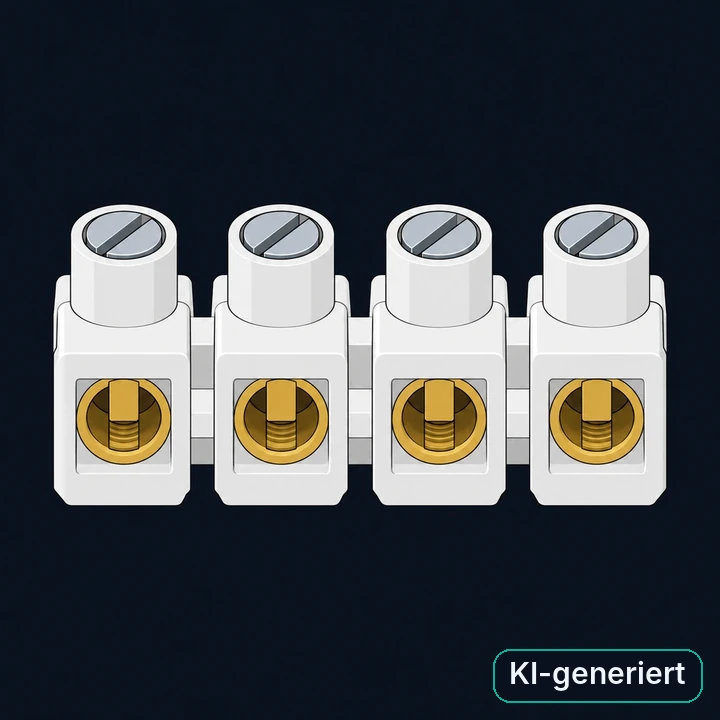

Eine Lüsterklemme ist eine Schraubklemmleiste aus Kunststoff mit Messinghülsen; in jeder Hülse werden zwei Leiter von gegenüberliegenden Seiten festgeschraubt.
Weißer Kunststoffblock mit mehreren Kammern; in jeder Kammer eine Messinghülse mit zwei Schrauben.
Einfache, lösbare Verbindung für kleine Querschnitte; einzelne Klemmen lassen sich von der Leiste abtrennen.
Mini-Beispiel: Beim Anschluss einer Leuchte werden Leuchtenleitung und Zuleitung in einer mehrpoligen Lüsterklemme verbunden.
Feindrähtige Leiter nur mit Aderendhülse anschließen, außer die Klemme ist ausdrücklich dafür ausgelegt, z. B. mit Drahtschutz. Die Schrauben müssen fest angezogen sein – eine lockere Klemmstelle erwärmt sich.
Typischer Fehler: Die Schraube direkt auf einen feindrähtigen Leiter drehen – Drähte werden abgequetscht oder weichen aus, die Klemmstelle wird warm.
Die Schraube drückt direkt auf den Leiter. Ohne Hülse werden einzelne Drähte abgequetscht oder weichen aus; die Hülse hält die Drähte zusammen und verteilt den Druck.

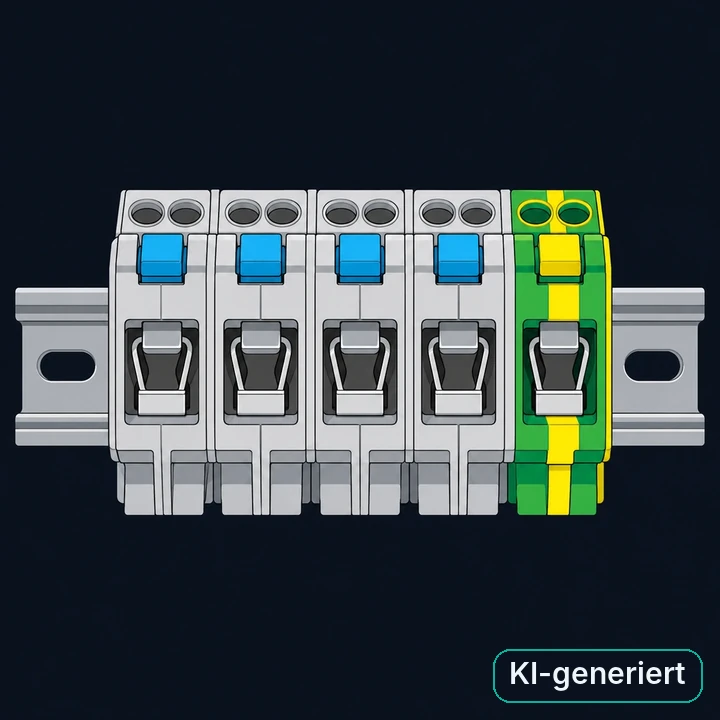

Eine Reihenklemme ist eine einzelne Anschlussklemme, die mit weiteren nebeneinander auf eine Hutschiene geschnappt wird und Leitungen im Schaltschrank übergibt.
Schmale Klemmen in einer Reihe, oben und unten je eine Anschlussstelle. Durchgangsklemmen sind meist grau, die Schutzleiterklemme ist grün-gelb.
Klare Übergabestellen: Jede Klemme hat eine Bezeichnung im Schaltplan; Leitungen lassen sich einzeln prüfen, abklemmen und tauschen.
Mini-Beispiel: Die Zuleitung eines Motors kommt von außen auf die Klemmen X1:1 bis X1:3 und die Schutzleiterklemme; von dort geht es intern zum Schütz.
Querschnitt, Strom und Leiterart müssen zur Klemme passen. Schutzleiter nur auf die grün-gelbe Schutzleiterklemme legen.
Typischer Fehler: Einen Schutzleiter auf eine graue Durchgangsklemme legen – sie hat keine Verbindung zur Tragschiene, und die Kennzeichnung stimmt nicht.
Sie ist als Schutzleiterklemme gebaut und über ihren Fuß leitend mit der Tragschiene verbunden, die am Schutzleitersystem hängt. Außerdem sieht jeder sofort, welcher Leiter dort liegt.

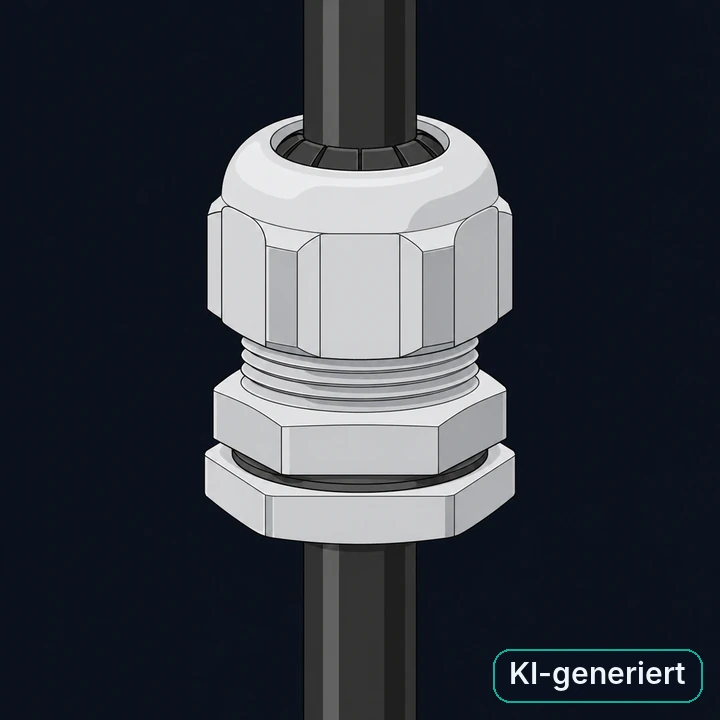

Eine Kabelverschraubung führt eine Leitung in ein Gehäuse, dichtet die Durchführung ab und hält die Leitung gegen Zug fest.
Gewindestutzen mit Gegenmutter, darüber eine Druckschraube (Überwurfmutter), die einen Dichteinsatz um die Leitung presst.
Sie erhält die Schutzart des Gehäuses gegen Staub und Wasser und verhindert, dass Zug an der Leitung auf die Klemmstellen wirkt.
Mini-Beispiel: Die Anschlussleitung eines Sensors geht über eine M16-Kabelverschraubung in den Klemmenkasten; nach dem Anziehen lässt sie sich nicht mehr herausziehen.
Der Klemmbereich muss zum Außendurchmesser der Leitung passen: Bei zu dünner Leitung dichtet sie nicht, bei zu dicker geht sie nicht hinein oder der Einsatz wird beschädigt.
Typischer Fehler: Eine zu große Verschraubung für eine dünne Leitung nehmen und einfach fester anziehen – sie dichtet trotzdem nicht.
So prüfst du die Zugentlastung: Die Leitung darf nicht nachrutschen, sonst wirkt Zug auf die Klemmstellen im Gehäuse.

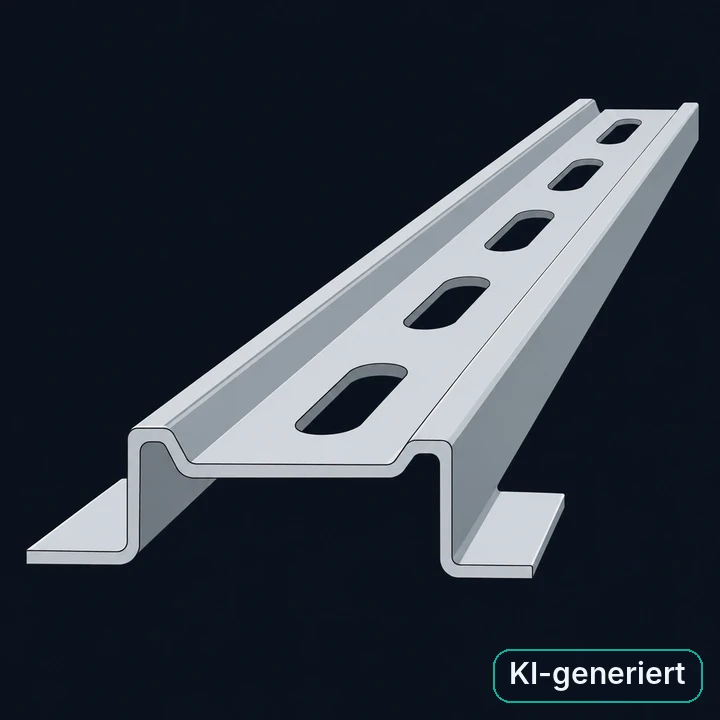

Die Hutschiene ist eine genormte Tragschiene aus Metall mit hutförmigem Querschnitt, meist 35 mm breit, auf die Geräte im Schaltschrank aufgeschnappt werden.
Gelochtes Blechprofil; im Querschnitt sieht es aus wie ein Hut mit Krempe.
Geräte verschiedener Hersteller passen auf dieselbe Schiene und lassen sich schnell montieren, verschieben und tauschen.
Mini-Beispiel: Leitungsschutzschalter, Schütze und Reihenklemmen werden auf derselben Hutschiene nebeneinander montiert.
Für schwere Geräte reicht die Schiene allein nicht immer. Endhalter verhindern, dass eine Reihe von Geräten oder Klemmen seitlich wandert.
Typischer Fehler: Klemmen und Geräte ohne Endhalter montieren – die Reihe rutscht beim Anklemmen auseinander.
Die Hutschiene ist genormt, und die Geräte haben einen dazu passenden Schnappfuß.

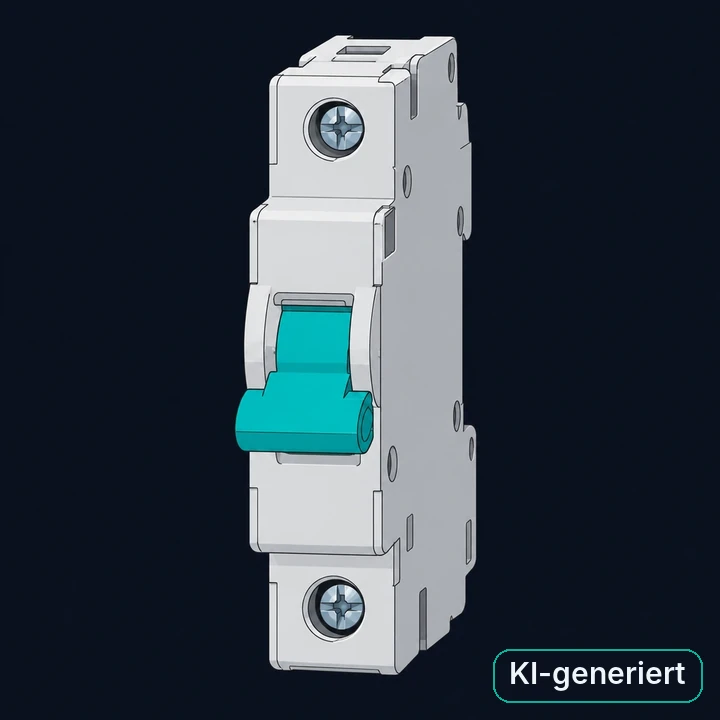

Ein Leitungsschutzschalter (LS-Schalter) schaltet einen Stromkreis bei Überlast und Kurzschluss selbsttätig ab und lässt sich danach wieder einschalten.
Schmales Hutschienengerät mit Schaltknebel; Aufdruck mit Auslösecharakteristik und Bemessungsstrom, z. B. B16 oder C10.
Er schützt die Leitung vor Überhitzung: Der thermische Auslöser reagiert auf Überlast, der magnetische auf Kurzschluss.
Mini-Beispiel: Ein LS-Schalter B16 schützt einen Steckdosenstromkreis; bei einem Kurzschluss löst er praktisch sofort aus.
Gegen gefährliche Körperströme schützt er nicht – dafür gibt es den Fehlerstrom-Schutzschalter. Der Bemessungsstrom muss zur Leitung und zur Verlegeart passen.
Typischer Fehler: Einen immer wieder auslösenden LS-Schalter durch einen größeren ersetzen – dann ist die Leitung nicht mehr geschützt.
Er löst aus, weil der Stromkreis überlastet ist oder ein Fehler vorliegt. Ein größerer Schalter ließe zu viel Strom durch die Leitung fließen – sie könnte überhitzen. Die Ursache muss gefunden werden.

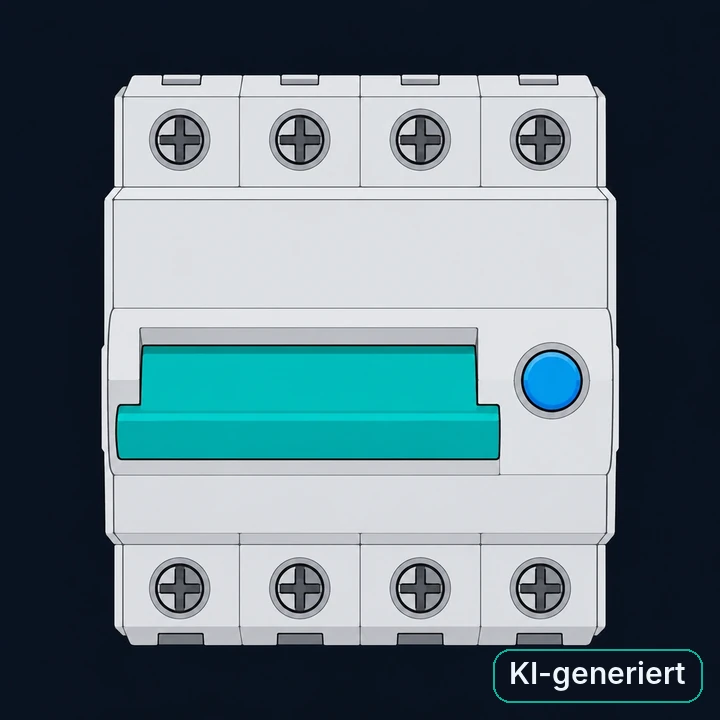

Ein Fehlerstrom-Schutzschalter (FI-Schalter, RCD) vergleicht den hin- und zurückfließenden Strom. Fließt ein Fehlerstrom über einen anderen Weg ab – etwa über einen Menschen –, schaltet er ab, spätestens bei seinem Bemessungsfehlerstrom (z. B. 30 mA) – je nach Gerät schon ab der Hälfte, bei 30 mA also zwischen 15 und 30 mA. Normale Ableitströme einzelner Geräte lösen ihn nicht aus – viele Geräte an einem FI zusammen können es aber.
Breiteres Hutschienengerät (zwei- oder vierpolig) mit einem Schaltknebel und einer Prüftaste „T“; Aufdruck mit Bemessungsfehlerstrom, z. B. 30 mA.
Er bietet zusätzlichen Schutz gegen gefährliche Körperströme und gegen Brände durch Fehlerströme – das kann ein Leitungsschutzschalter nicht.
Mini-Beispiel: Ein FI-Schalter mit 30 mA schützt mehrere Steckdosenstromkreise; bei einem Isolationsfehler an einem Gerät schaltet er innerhalb von Sekundenbruchteilen ab.
Vor Überlast und Kurzschluss schützt ein reiner FI-Schalter nicht; dafür braucht es zusätzlich Leitungsschutz.
Typischer Fehler: Die Prüftaste nie drücken – ob der FI-Schalter auslöst, weiß man nur, wenn er regelmäßig nach Herstellerangabe getestet wird.
Der Strom fließt über den Körper zur Erde ab und nicht durch den FI-Schalter zurück. Diese Differenz erkennt er spätestens beim Bemessungsfehlerstrom, z. B. 30 mA; für den LS-Schalter ist dieser Strom viel zu klein. Wer gleichzeitig Außen- und Neutralleiter berührt, ohne mit Erde in Verbindung zu stehen, wird vom FI-Schalter nicht geschützt.

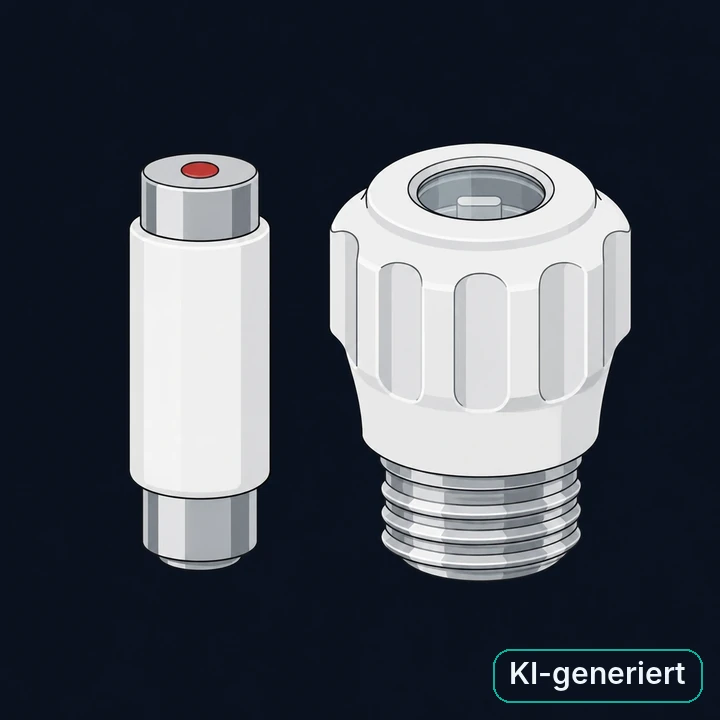

Eine Schmelzsicherung unterbricht den Stromkreis, indem bei Überstrom ein Schmelzleiter im Sicherungseinsatz durchschmilzt; der Einsatz wird danach getauscht.
Kleiner Keramikkörper mit Metallkappen an beiden Enden und einem farbigen Kennmelder; die Farbe zeigt den Bemessungsstrom. Der Einsatz sitzt in einer Schraubkappe, die in den Sockel geschraubt wird.
Sie schaltet große Kurzschlussströme schnell und zuverlässig ab und wird deshalb oft als Vorsicherung vor anderen Schutzgeräten eingesetzt.
Mini-Beispiel: In einem D0-Sicherungssockel sitzt ein 16-A-Einsatz. Nach einem Kurzschluss zeigt der Kennmelder, dass er ausgelöst hat, und der Einsatz wird ersetzt.
Nach dem Auslösen muss der Einsatz ersetzt werden. Ein Passeinsatz im Sockel verhindert, dass ein zu großer Einsatz eingesetzt wird.
Typischer Fehler: Einen durchgebrannten Einsatz überbrücken oder „flicken“ – dann ist der Überstromschutz weg, es besteht Brandgefahr.
Er lässt nur Einsätze bis zum vorgesehenen Bemessungsstrom zu, damit niemand versehentlich einen für die Leitung zu großen Einsatz einsetzt.

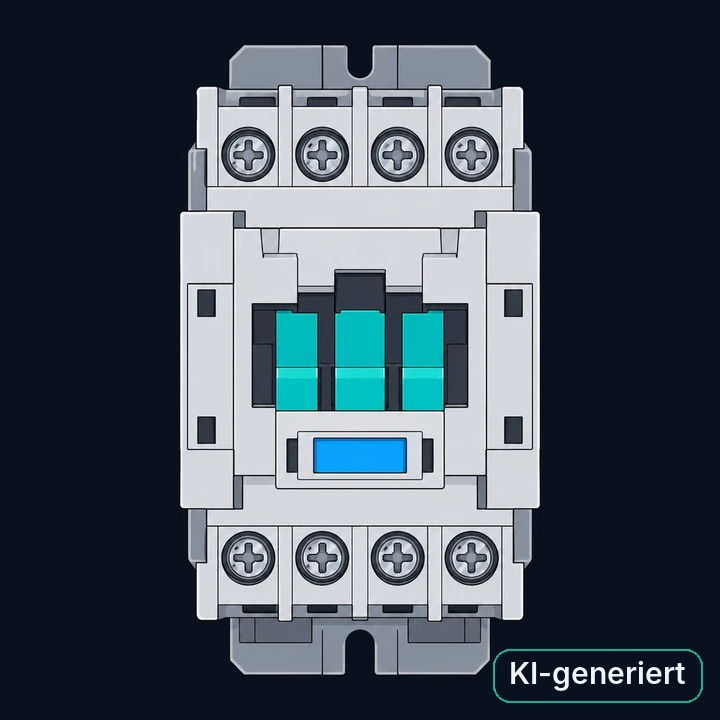

Ein Schütz ist ein elektromagnetisch betätigter Schalter: Eine Spule mit kleinem Steuerstrom zieht einen Anker an und schließt damit Hauptkontakte für große Lastströme.
Hutschienengerät mit Anschlussreihen oben und unten; Spulenanschlüsse A1/A2, Hauptkontakte 1/2, 3/4, 5/6, Hilfskontakte mit zweistelligen Nummern, z. B. 13/14.
Steuerstromkreis und Laststromkreis bleiben getrennt; mit Hilfskontakten sind Selbsthaltung und Verriegelung möglich.
Mini-Beispiel: Ein Taster schaltet über die Steuerung die 24-V-Spule eines Schützes; dessen Hauptkontakte schalten einen 400-V-Drehstrommotor.
Spulenspannung und Kontaktbelastung müssen passen. Ein Schütz ist kein Überlastschutz – dafür braucht der Motor z. B. ein Motorschutzrelais.
Typischer Fehler: Ein Schütz mit 230-V-Spule an eine 24-V-Steuerung anschließen – es zieht nicht an. Umgekehrt wird die Spule zerstört.
Der Taster ist nur für den kleinen Steuerstrom ausgelegt. Das Schütz schaltet den großen Motorstrom, und der Steuerstromkreis kann mit kleiner Spannung arbeiten.

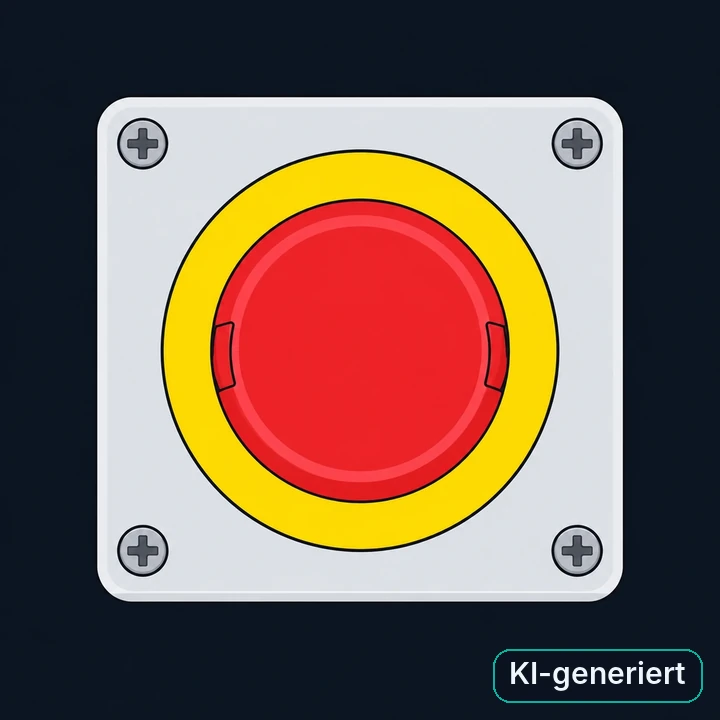

Ein Not-Halt-Taster ist ein Befehlsgerät, mit dem eine Maschine im Gefahrfall schnell stillgesetzt wird. Er rastet beim Drücken ein und muss bewusst entriegelt werden.
Roter Pilzdrucktaster auf gelbem Untergrund, gut erreichbar an den Bedienstellen. Umgangssprachlich oft „Not-Aus“ genannt; fachlich bedeutet Not-Aus das Abschalten der elektrischen Energie, Not-Halt das Stillsetzen der Maschine.
Er wirkt über zwangsöffnende Kontakte auf die Sicherheitsschaltung. Weil er einrastet, läuft die Maschine nach dem Loslassen nicht von selbst wieder an.
Mini-Beispiel: Beim Einrichten droht ein Werkstück aus der Spannvorrichtung zu kippen – der Bediener schlägt auf den Not-Halt, die Achsen bleiben stehen.
Er ersetzt keine Schutzeinrichtung und ist nicht zum normalen Ausschalten gedacht. Nach dem Entriegeln darf die Maschine nicht von selbst anlaufen – es braucht einen eigenen Startbefehl.
Typischer Fehler: Den Not-Halt als normalen Aus-Taster benutzen oder ihn zustellen, sodass er im Notfall nicht erreichbar ist.
Nichts von selbst: Die Maschine bleibt stehen, bis die Ursache geklärt ist und bewusst ein neuer Startbefehl gegeben wird.

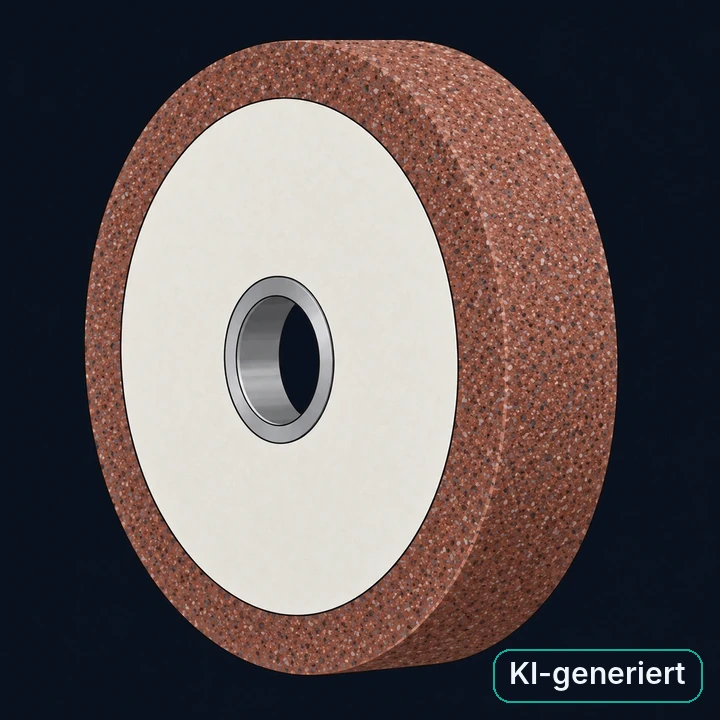

Korund ist ein Schleifkornwerkstoff aus Aluminiumoxid.
Die Kornart ist am Etikett beziehungsweise in der Spezifikation zu prüfen; die Farbe allein identifiziert sie nicht sicher.
Korund wird für viele Stahlbearbeitungen eingesetzt. Kornart, Körnung und Bindung bestimmen gemeinsam das Verhalten.
Mini-Beispiel: Für eine Stahlfläche wird eine zum Werkstoff und Verfahren passende Korundscheibe ausgewählt.
Nicht jede Korundscheibe eignet sich für jeden Stahl oder für jedes NE-Metall. Eine Herstellerfreigabe für Werkstoff und Verfahren bleibt entscheidend.
Typischer Fehler: Alle weißen, braunen oder roten Scheiben allein anhand ihrer Farbe gleichsetzen.
Nein. Dazu gehören mindestens Abmessung, Körnung, Härtegrad, Bindung, Eignung und zulässige Geschwindigkeit.
Die Schleifscheibenhärte beschreibt den Widerstand gegen das Herauslösen der Schleifkörner aus dem Verbund.
Die Härtekennzeichnung lesen; durch bloßes Anschauen lässt sich der Härtegrad nicht zuverlässig bestimmen.
Passende Kornhaltewirkung ermöglicht Abtrag und begrenzt Verschleiß. „Weich“ beschreibt hier nicht einen weichen Kornwerkstoff.
Mini-Beispiel: Zwei Scheiben mit derselben Kornart können unterschiedlich leicht stumpfe Körner freigeben.
Eine zu harte Scheibe kann stumpfe Körner zu lange halten, eine zu weiche zu schnell verschleißen. Kontaktfläche und Prozess beeinflussen die Wahl.
Typischer Fehler: Für hartes Werkstück automatisch die härteste Scheibe bestellen.
Ja. Die Körner können sehr hart sein und trotzdem vergleichsweise leicht aus der Bindung freigegeben werden.

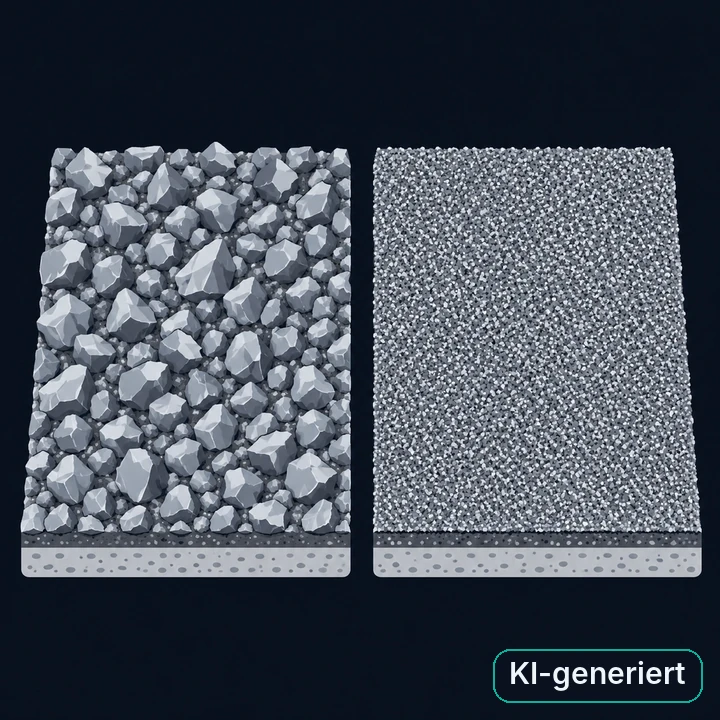

Die Körnung beschreibt die Größenklasse der Schleifkörner innerhalb eines festgelegten Kennzeichnungssystems.
Die Körnungsangabe verwenden; die vergrößerte Darstellung zeigt nur das Prinzip.
Gröbere Körner können größere Späne bilden; feinere Körner dienen häufig feineren Oberflächen. Das Ergebnis hängt auch von Prozess und Werkstoff ab.
Mini-Beispiel: Im selben üblichen F-Körnungssystem ist F46 gröber als F120.
Zahlen verschiedener Systeme nicht ungeprüft vergleichen. Eine kleine Rauheit entsteht nicht allein durch eine hohe Körnungszahl.
Typischer Fehler: Körnung, Scheibenhärte und Werkstückhärte als dieselbe Zahl behandeln.
Die Körnung beschreibt die Größenklasse; der Härtegrad beschreibt die Kornhaltewirkung.

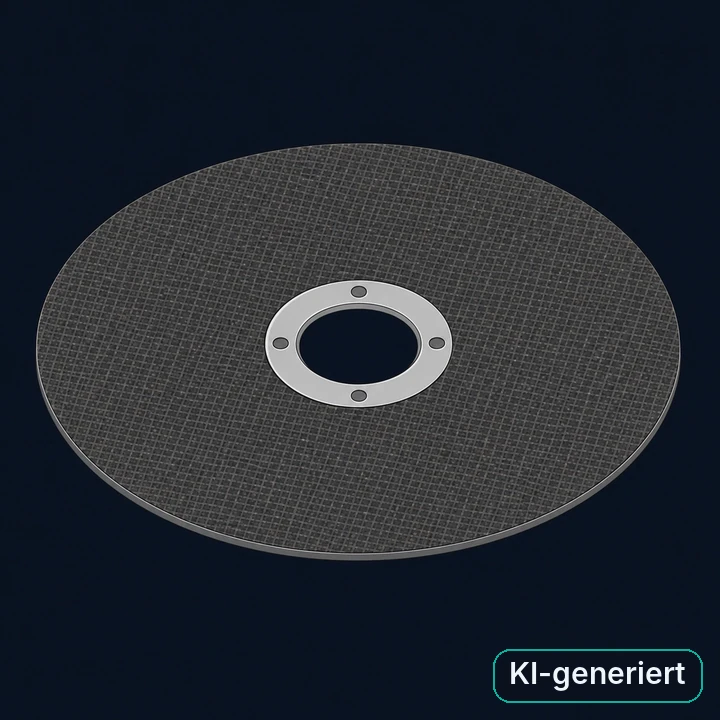

Eine Trennscheibe ist ein rotierendes Schleifwerkzeug zum Trennen eines Werkstücks.
Eine typische Trennscheibe ist dünn; die zulässige Verwendung steht auf Kennzeichnung und Produktinformation.
Ein schmaler Schnitt trennt Material mit geringer Schnittbreite. Werkstoff, Maschine, Aufnahme und Scheibe müssen zusammenpassen.
Mini-Beispiel: Ein geeignetes Profil wird mit einer dafür freigegebenen Trennscheibe getrennt.
Eine nur zum Trennen bestimmte Scheibe nicht seitlich zum Flächenschleifen belasten. Sichtbar beschädigte Scheiben nicht einsetzen.
Typischer Fehler: Dünne Trennscheibe und Schruppscheibe beliebig gegeneinander austauschen.
Nein. Die zulässige Belastungsrichtung und Verwendung müssen eingehalten werden.

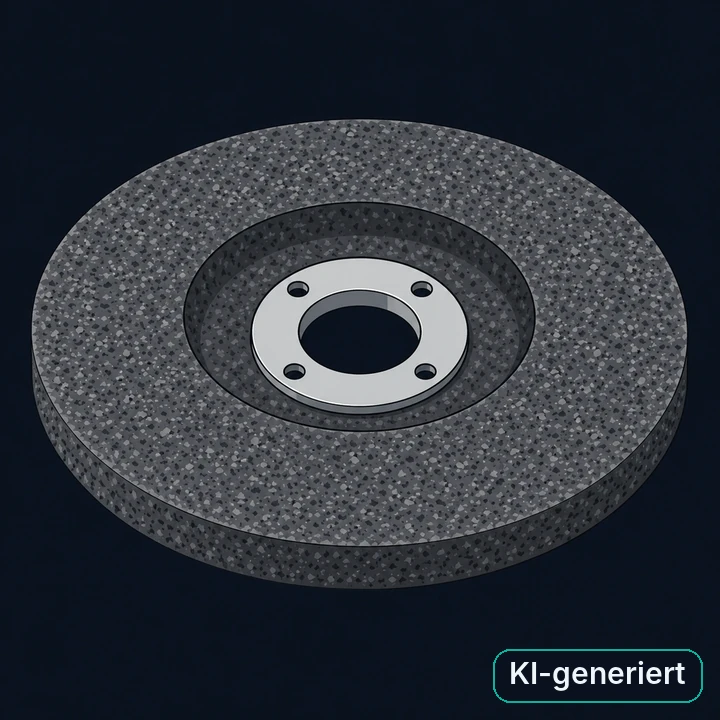

Eine Schruppscheibe ist ein Schleifwerkzeug für gröberen Materialabtrag bei zugelassener Flächenbearbeitung.
Typisch ist ein stärkerer Scheibenkörper; allein die Dicke ersetzt keine Kennzeichnungsprüfung.
Sie ist für ihre vorgesehenen Schleifbelastungen ausgelegt. Für die gewünschte Oberfläche kann danach ein anderes Feinbearbeitungswerkzeug erforderlich sein.
Mini-Beispiel: Ein überstehender Nahtbereich wird nach Bearbeitungsvorgabe mit einer geeigneten Schruppscheibe abgetragen.
Nur mit vorgesehener Schutzhaube, geeigneter Aufnahme und innerhalb der Produktgrenzen verwenden. Abtrag kontrollieren, um Untermaß und Überhitzung zu vermeiden.
Typischer Fehler: Eine schön aussehende Oberfläche mit Maßhaltigkeit gleichsetzen.
Wenn Maß, Form und Oberfläche nach der Zeichnung geprüft sind. Glanz allein genügt nicht.

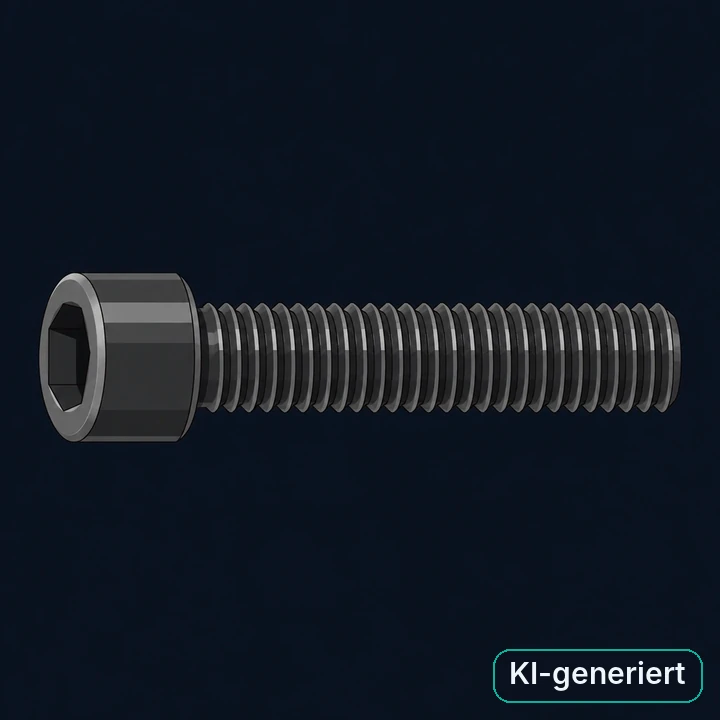

Eine Zylinderkopfschraube besitzt einen zylindrischen Kopf mit ebener Auflagefläche.
Zylindrische Außenform; die Werkzeugaufnahme ist zusätzlich zu bestimmen.
Sie passt zu Verbindungen mit geeigneter planer Auflage und ausreichendem Platz für den Kopf.
Mini-Beispiel: Der Kopf sitzt auf einer ebenen Fläche oder in einer dafür gefertigten zylindrischen Senkung.
Eine konische Senkung ist keine passende Auflage für den ebenen Kopf. Eingriffslänge und Montagevorgaben beachten.
Typischer Fehler: Zylinderkopf mit Innensechskant gleichsetzen: Kopf und Antrieb sind getrennte Merkmale.
Eine in Durchmesser und Tiefe passende zylindrische Senkung mit geeigneter Auflage.

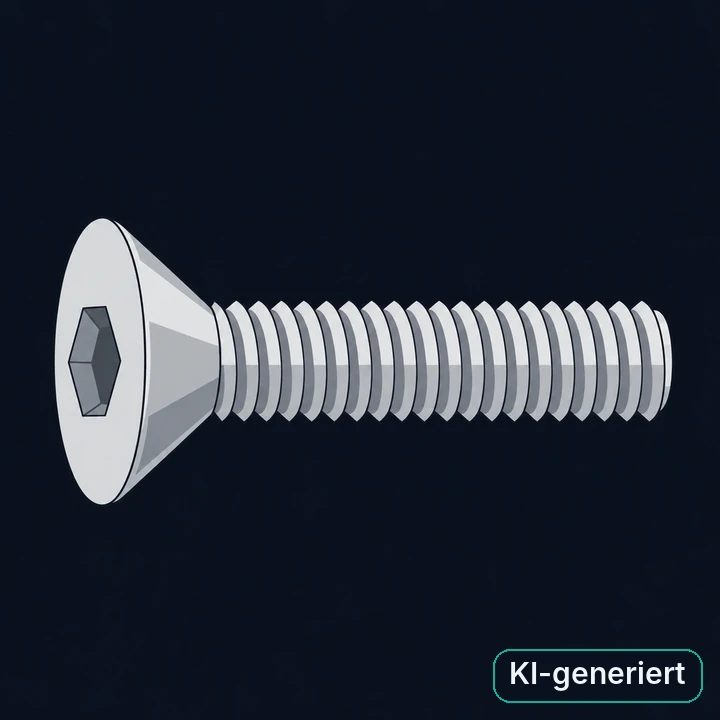

Eine Senkkopfschraube besitzt eine konische Auflage unter dem Kopf.
Der Kopf verjüngt sich zum Schaft; der benötigte Senkwinkel ergibt sich aus der Schraubenausführung.
Eine bündige Oberfläche ist sinnvoll, wenn ein vorstehender Kopf stören würde.
Mini-Beispiel: Ein passender Senkkopf schließt in einer geeigneten Kegelsenkung bündig mit der Oberfläche ab.
Die Senkung muss in Winkel und Größe zur Schraube passen. Dünne Teile können zu wenig Material für eine tiefe Senkung bieten.
Typischer Fehler: Mit mehr Drehmoment einen unpassenden Senkwinkel ausgleichen wollen.
Nur passende Winkel und Abmessungen schaffen die vorgesehene Auflage; sonst entstehen ungünstige Kontaktstellen.

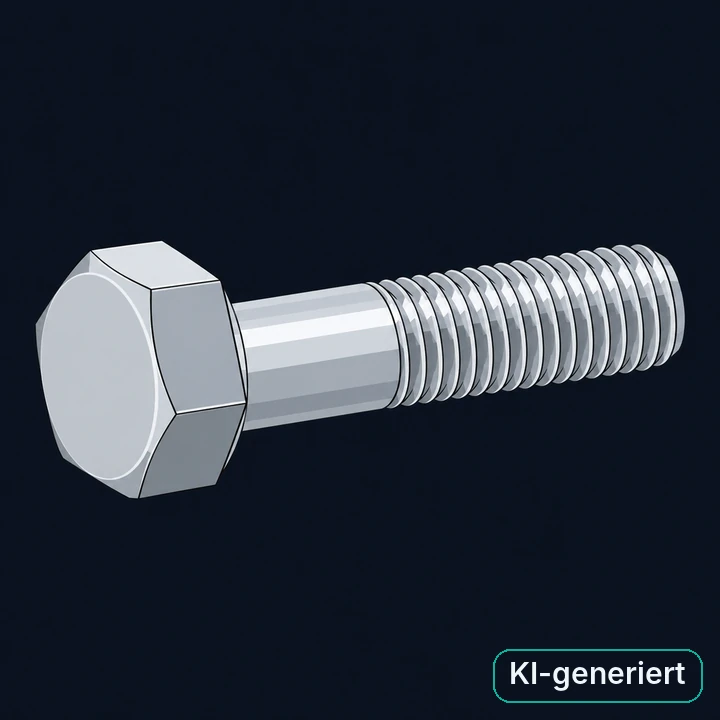

Eine Sechskantschraube hat einen außenliegenden sechskantigen Kopf zur Werkzeugaufnahme.
Sechs äußere Schlüsselflächen, meist ebene Auflage unter dem Kopf.
Der außenliegende Antrieb lässt sich mit geeigneten Schlüsseln greifen, benötigt dafür aber Platz.
Mini-Beispiel: Eine zugängliche Maschinenverbindung wird mit passender Nuss oder passendem Ringschlüssel montiert.
Schlüsselweite passend wählen. Die Gewindegröße bestimmt nicht allein alle Abmessungen und Festigkeitseigenschaften.
Typischer Fehler: Eine zu große Nuss schräg ansetzen und dadurch Kanten abrunden.
Nein. Die Schlüsselweite beschreibt die Werkzeugaufnahme, der Nenndurchmesser das Gewinde.

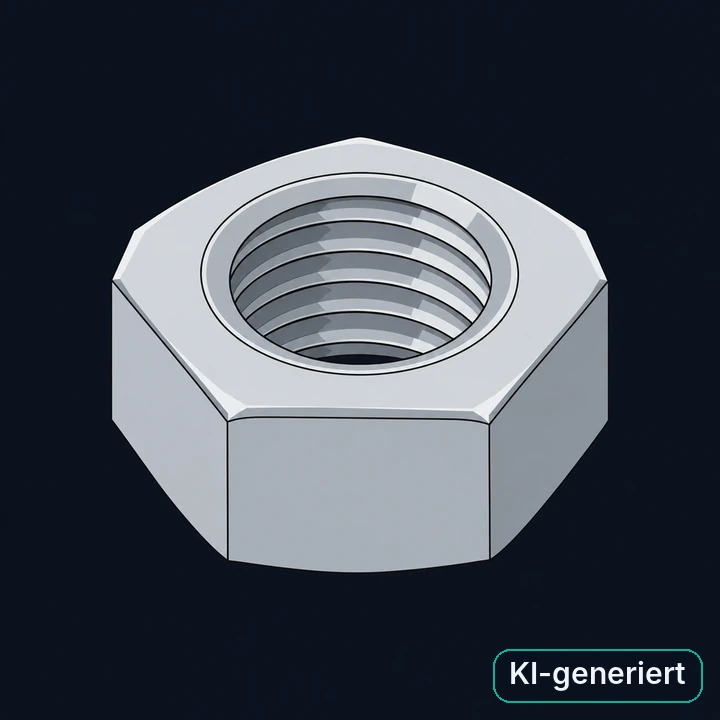

Eine Sechskantmutter ist ein Verbindungselement mit Innengewinde und äußeren Schlüsselflächen.
Durchgehende Gewindebohrung und sechseckige Außenkontur.
Sie bildet das Gegenstück zur Schraube, wenn kein geeignetes Gewinde im Bauteil vorhanden ist.
Mini-Beispiel: Die passende Mutter wird nach Gewinde, Festigkeit und Einbausituation zur Schraube ausgewählt.
Gleicher Außendurchmesser oder gleiche Schlüsselweite beweisen kein passendes Gewinde. Durchmesser, Steigung und Gewindeart vergleichen.
Typischer Fehler: Eine schwergängige Mutter gewaltsam auf ein unpassendes Gewinde drehen.
Nein. Der Nenndurchmesser ist gleich, die Steigung aber verschieden.

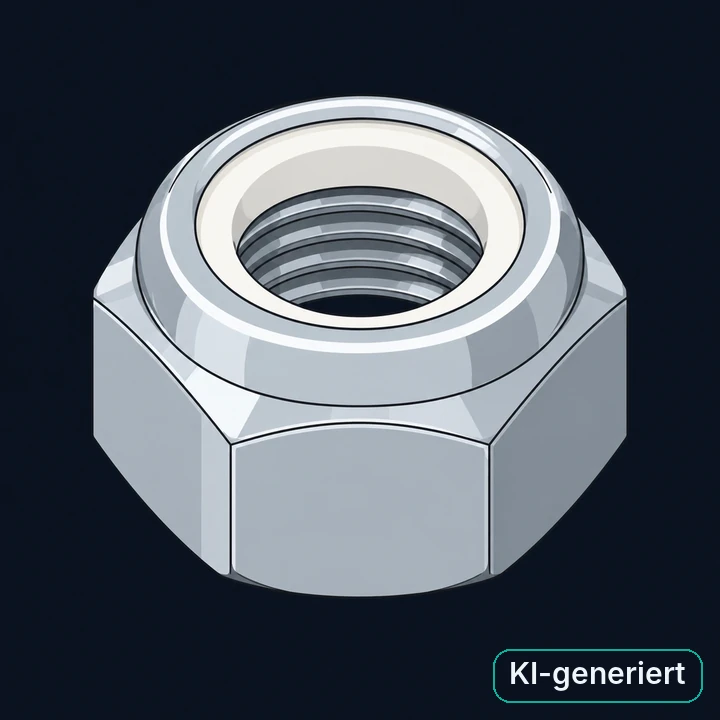

Eine Klemmmutter erzeugt zusätzlich zum Gewindeeingriff ein Losdrehwiderstandsmoment durch ein Klemmteil.
Am Muster sitzt ein zusätzlicher Ring am Mutterende; andere Klemmmuttern können ganz aus Metall bestehen.
Das Klemmteil erschwert selbstständiges Drehen. Die notwendige Vorspannkraft muss trotzdem fachgerecht hergestellt werden.
Mini-Beispiel: Eine vorgeschriebene Mutter mit Kunststoffring wird unter Beachtung ihrer Temperatur- und Wiederverwendungsgrenzen eingesetzt.
Kunststoffring, Temperatur, Medien und Wiederverwendung müssen zur Montagevorgabe passen. Klemmwirkung ersetzt keine passende Verbindungsauslegung.
Typischer Fehler: Jede Klemmmutter beliebig oft wiederverwenden, ohne ihre Eignung zu prüfen.
Nein. Die Klemmreibung kann bereits vor der Anlage auftreten. Die Montagevorgabe entscheidet.

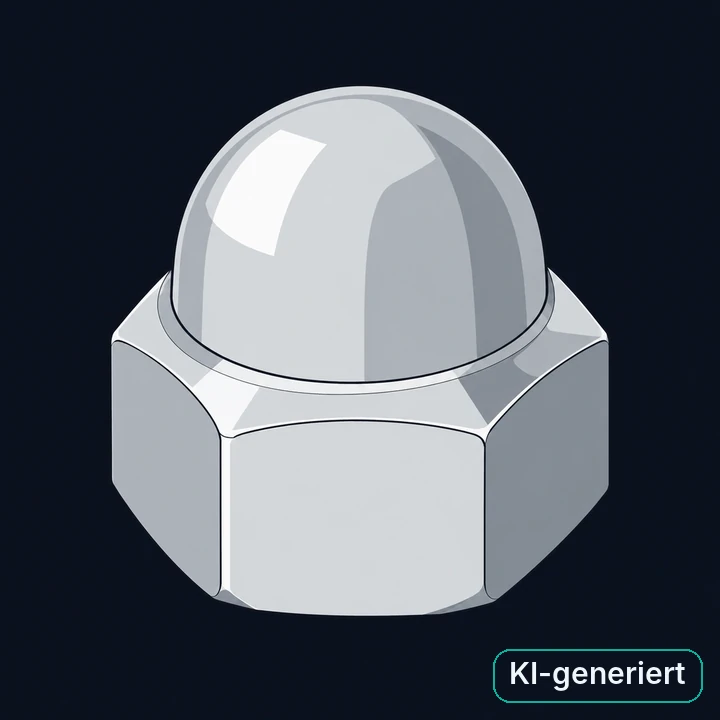

Eine Hutmutter ist eine Sechskantmutter mit geschlossener, gewölbter Kappe, die das Schraubenende abdeckt.
Unten ein Sechskant, oben eine runde Haube; das Gewinde ist nur von einer Seite zugänglich.
Schutz vor Verletzungen und vor Beschädigung des Gewindes, sauberes Aussehen.
Mini-Beispiel: An einem Geländer werden die Gewindeenden mit Hutmuttern abgedeckt, damit sich niemand an den Gewindespitzen verletzt.
Die Schraube darf nicht zu lang sein: Stößt ihr Ende innen an die Kappe, wird die Verbindung nicht gespannt.
Typischer Fehler: Eine zu lange Schraube verwenden – die Hutmutter sitzt scheinbar fest, drückt aber nur auf das Gewindeende statt die Teile zusammenzupressen.
Die Mutter liegt nicht auf dem Bauteil auf, obwohl sie sich nicht weiterdrehen lässt – das Schraubenende stößt innen an die Kappe.

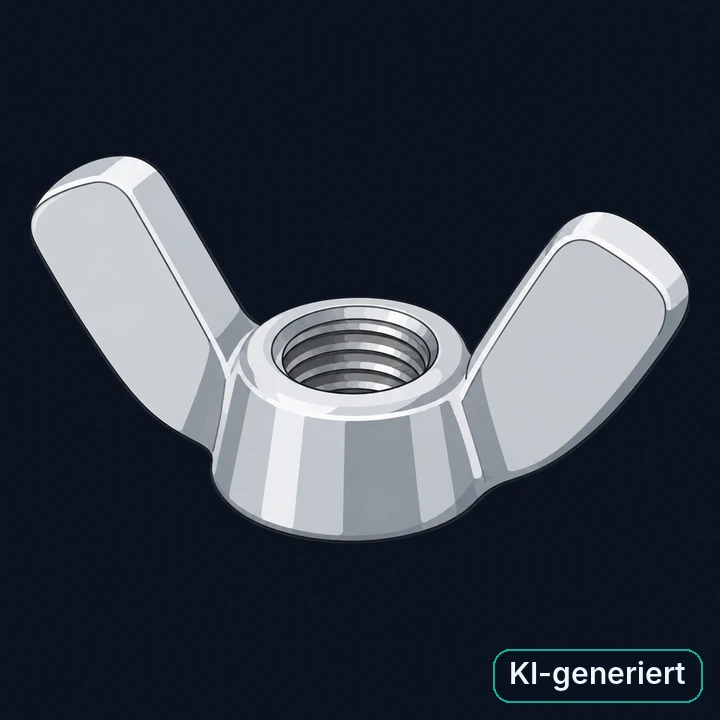

Eine Flügelmutter hat zwei seitliche Flügel und wird von Hand ohne Werkzeug angezogen und gelöst.
Mutter mit zwei Flügeln, die man mit Daumen und Zeigefinger greift.
Schnelles Verstellen ohne Werkzeug, wenn eine Verbindung oft gelöst wird.
Mini-Beispiel: Ein verstellbarer Anschlag an einer Vorrichtung wird mit einer Flügelmutter von Hand festgeklemmt.
Nur für geringe Vorspannkräfte. Nicht für Schutzeinrichtungen, die sich nur mit Werkzeug öffnen lassen dürfen.
Typischer Fehler: Mit der Zange nachziehen, weil die Hand nicht genug Kraft hat – dann ist die Flügelmutter für diese Verbindung die falsche Wahl.
Feste trennende Schutzeinrichtungen dürfen sich nur mit Werkzeug lösen lassen, damit sie niemand einfach abnimmt. Eine Flügelmutter geht ohne Werkzeug auf.

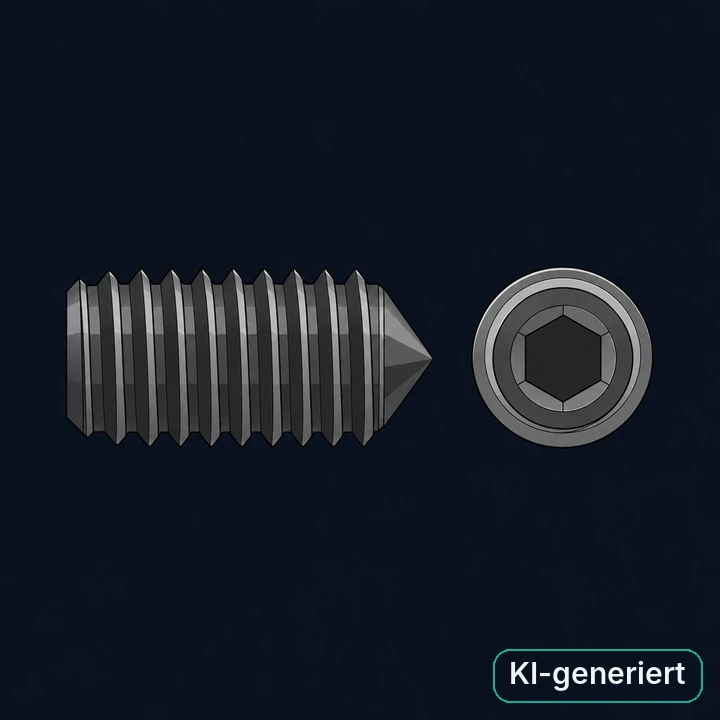

Ein Gewindestift ist eine Schraube ohne Kopf mit Antrieb an der Stirnseite, meist Innensechskant; er kann ganz im Gewinde versenkt werden.
Kurzer Gewindebolzen ohne Kopf; an einem Ende der Innensechskant, am anderen eine Spitze, Kegelkuppe, Ringschneide oder ein Zapfen.
Er drückt auf ein Bauteil und hält es fest, ohne dass ein Kopf übersteht – etwa bei Stellringen, Naben oder Einstellungen.
Mini-Beispiel: Ein Stellring wird mit einem Gewindestift auf der Welle festgeklemmt.
Er überträgt nur begrenzte Kräfte. Bei höheren Drehmomenten ist eine formschlüssige Verbindung wie eine Passfeder besser.
Typischer Fehler: Einen Gewindestift mit flachem Ende auf eine glatte Welle setzen und mit Gewalt nachziehen, wenn sie durchrutscht – der Innensechskant reißt aus, die Verbindung bleibt schwach.
Er soll vollständig im Bauteil versinken, damit nichts übersteht – wichtig bei drehenden Teilen wie Stellringen.

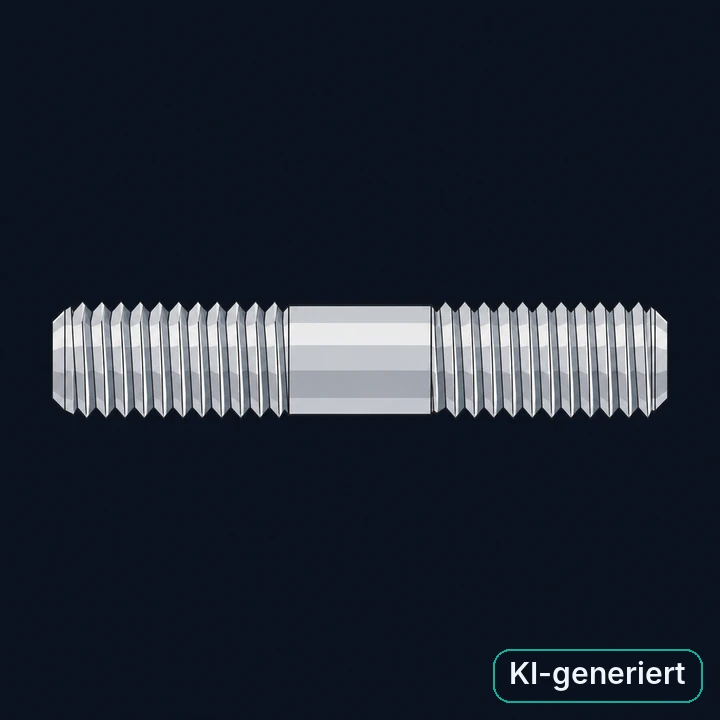

Eine Stiftschraube hat an beiden Enden ein Gewinde: Das Einschraubende sitzt fest im Bauteil, auf das andere Ende kommt eine Mutter.
Gewindebolzen ohne Kopf mit zwei Gewindeabschnitten und meist glattem Mittelteil; die beiden Gewindeabschnitte können verschieden lang sein.
Das Innengewinde im Bauteil wird geschont, weil beim Lösen nur die Mutter gedreht wird – wichtig bei weichen Werkstoffen wie Aluminium.
Mini-Beispiel: Ein Gehäusedeckel aus Stahl wird mit Muttern auf Stiftschrauben befestigt, die im Aluminiumgehäuse sitzen; beim Abnehmen bleiben die Stiftschrauben im Gehäuse.
Das Einschraubende braucht eine zum Werkstoff passende Einschraubtiefe. Wo das Gegengewinde nicht geschont werden muss, ist eine einfache Schraubverbindung oft einfacher.
Typischer Fehler: Beim Lösen der Mutter die Stiftschraube mit herausdrehen – dann wird das Gewinde im Bauteil doch wieder belastet.
Das weichere Aluminiumgewinde wird nur einmal beim Eindrehen der Stiftschraube bewegt. Bei jedem späteren Öffnen wird nur die Mutter auf dem Stahlbolzen gedreht – das Gewinde im Gehäuse nutzt sich nicht ab.

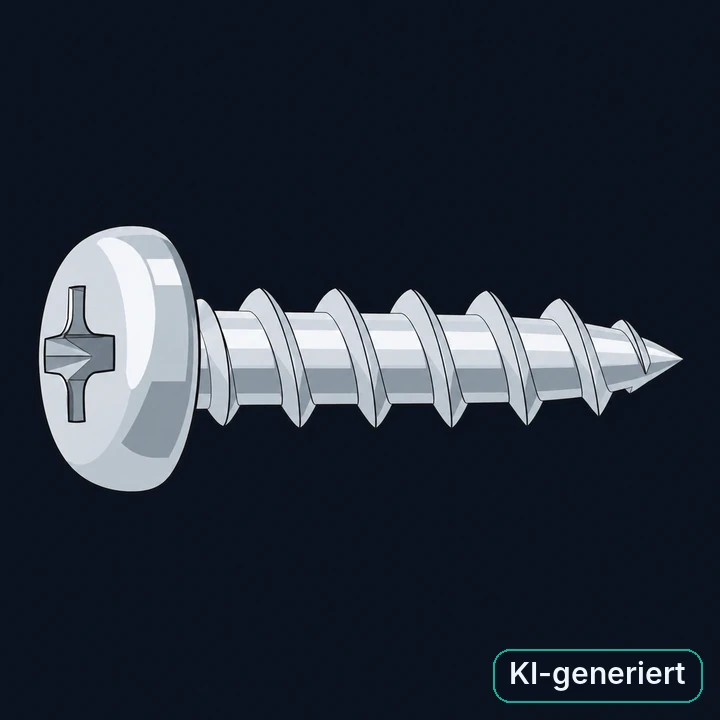

Eine Blechschraube formt sich ihr Gewinde beim Eindrehen selbst in ein vorgebohrtes Blech; eine Mutter ist nicht nötig.
Spitzes oder abgeflachtes Ende, grobes Gewinde mit großer Steigung, oft Linsen- oder Senkkopf mit Kreuzschlitz.
Schnelle Montage in dünnen Blechen ohne Gewindeschneiden und ohne Mutter auf der Rückseite.
Mini-Beispiel: Eine Abdeckung wird mit Blechschrauben in vorgebohrte Löcher im Gehäuseblech geschraubt.
Das Kernloch muss zur Schraube und zur Blechdicke passen. Bei häufigem Lösen nutzt sich das Gewinde im Blech ab.
Typischer Fehler: Das Loch zu groß bohren – die Schraube greift nicht und dreht durch. Zu klein gebohrt reißt sie beim Eindrehen ab.
Das Gewinde formt sich nicht ausreichend ins Blech; die Schraube dreht durch und hält nicht.

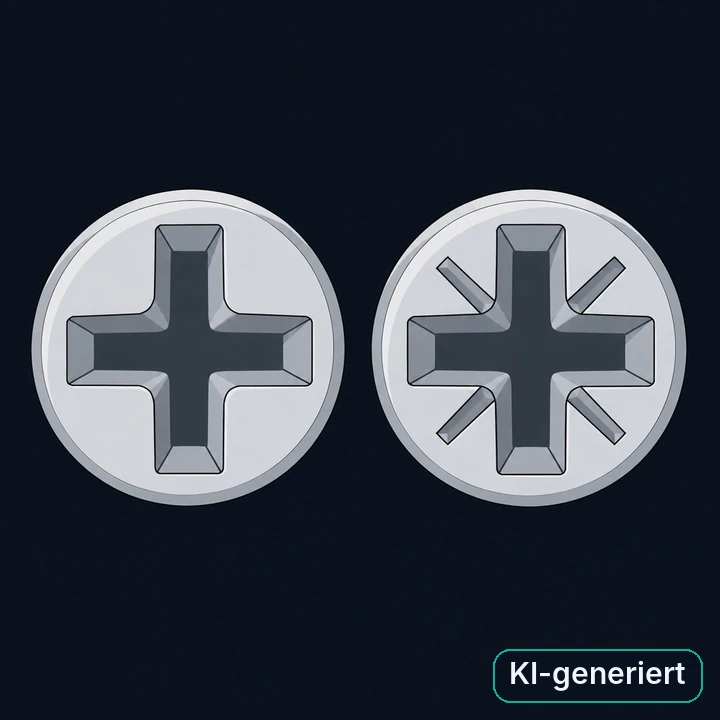

Pozidriv ist ein Kreuzschlitz-Antriebsprofil mit zusätzlichen Merkmalen gegenüber Phillips.
PZ zeigt typischerweise vier zusätzliche Markierungen zwischen den Hauptarmen. PH hat diese Kennzeichnung gewöhnlich nicht.
Ein passender Antrieb überträgt das Drehmoment an den vorgesehenen Kontaktflächen und verringert Beschädigungen.
Mini-Beispiel: Ein PZ2-Bit wird für einen passenden PZ2-Antrieb verwendet, nicht allein deshalb, weil beide kreuzförmig aussehen.
Profil und Größe müssen übereinstimmen. PH2 und PZ2 sind nicht austauschbare Bezeichnungen.
Typischer Fehler: Nur nach der Kreuzform auswählen und die Zusatzmarkierungen ignorieren.
Pozidriv. Danach die richtige Größe prüfen; das äußere Erscheinungsbild allein ersetzt keine sichere Zuordnung.

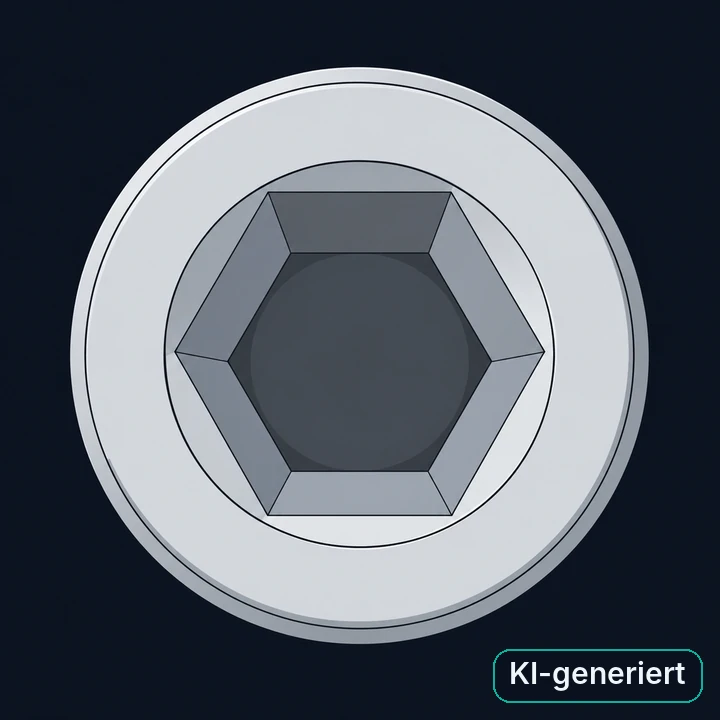

Ein Innensechskant ist eine sechseckige Vertiefung zur Drehmomentübertragung durch ein passendes Werkzeug.
Sechs gerade Innenflächen; die Größe bezeichnet die passende Schlüsselweite.
Das Werkzeug greift im Kopf an und benötigt seitlich wenig Platz.
Mini-Beispiel: Eine Zylinderkopfschraube wird mit dem passenden Innensechskantschlüssel betätigt.
Werkzeug vollständig ansetzen; ein verschlissenes oder zu kleines Werkzeug beschädigt das Profil. Kugelköpfe haben eigene Einsatzgrenzen.
Typischer Fehler: Zoll- und metrische Größen austauschen, weil sie annähernd passen.
Nein. Die Kopfform legt den Antrieb nicht zwingend fest.

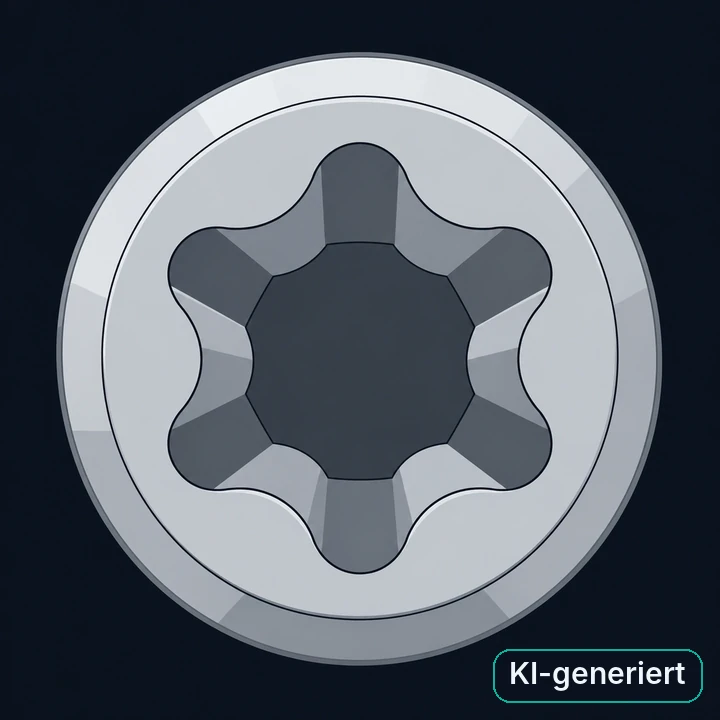

Ein Innensechsrund-Antrieb hat sechs gerundete Lappen zur Drehmomentübertragung.
Sechs gerundete Ausbuchtungen statt sechs gerader Flächen.
Die passenden Flächen übertragen das Drehmoment. Gute Passung ist auch hier Voraussetzung für geringe Beschädigung.
Mini-Beispiel: Ein zum Schraubenprofil passender Torx-Bit wird in der vorgeschriebenen Größe eingesetzt.
Torx, andere Sechsrundvarianten und Sicherheitsprofile nicht ohne Prüfung gleichsetzen. Ein Torx-Bit ersetzt keinen Innensechskantschlüssel.
Typischer Fehler: Ein ähnlich aussehendes Profil mit Gewalt passend machen.
Die Kontaktgeometrie ist verschieden: gerade Flächen stehen gerundeten Lappen gegenüber.

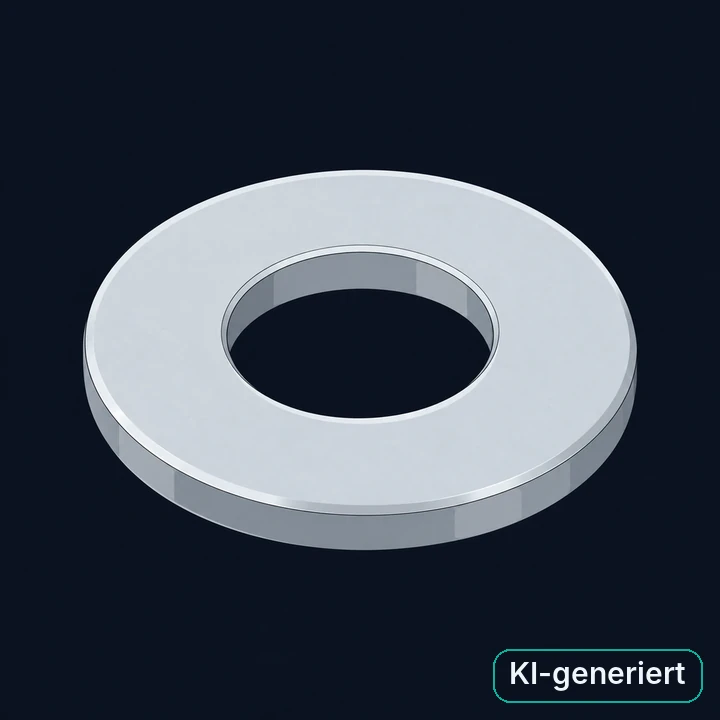

Eine Unterlegscheibe vergrößert die Auflagefläche unter Schraubenkopf oder Mutter.
Flacher geschlossener Ring; Innen- und Außendurchmesser sowie Dicke sind zu prüfen.
Sie kann die Flächenpressung verringern und die Auflage schützen. Härte und Abmessungen müssen zur Verbindung passen.
Mini-Beispiel: Eine geeignete Scheibe verteilt die Auflagekraft auf einen größeren Bereich eines Bauteils.
Eine beliebige weiche Scheibe kann sich setzen. Eine normale Unterlegscheibe ist keine eigenständige Losdrehsicherung.
Typischer Fehler: Jeden flachen Ring als Sicherung gegen Losdrehen bezeichnen.
Nein. Ihre Hauptaufgabe ist die Auflage und Lastverteilung.

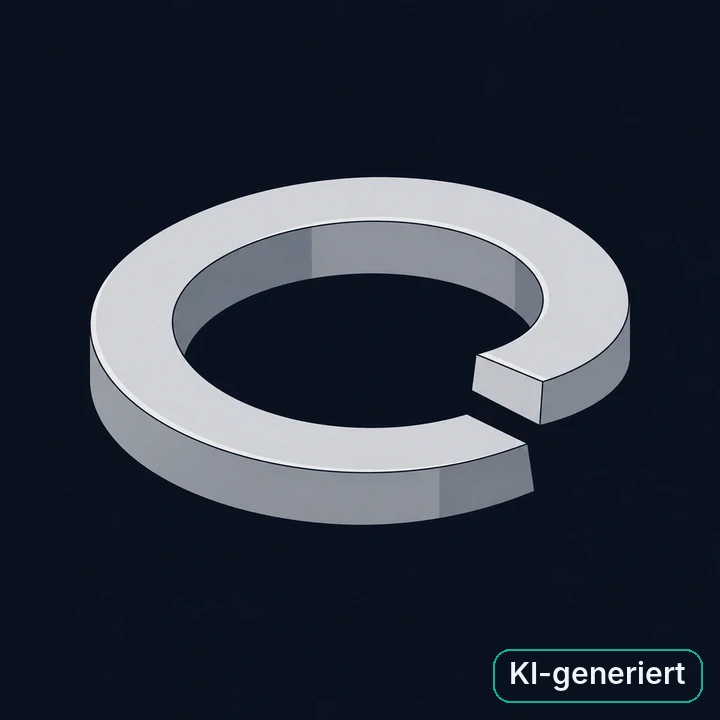

Ein klassischer Federring ist ein geschlitzter, axial versetzter Ring unter einer Schraubverbindung.
Der Ring ist an einer Stelle offen; seine Enden liegen in verschiedenen Höhen.
Er kommt in älteren oder ausdrücklich vorgesehenen Verbindungen vor. Seine Wirkung muss zur konkreten Verbindung bewertet werden.
Mini-Beispiel: Im Vergleich wird ein Federring von einem axialen Sicherungsring für eine Wellennut unterschieden.
Kein allgemeiner Nachweis für eine sichere Losdrehsicherung; bei hohen Vorspannkräften kann er weitgehend flachgedrückt werden.
Typischer Fehler: Federring und Sicherungsring für eine Nut als austauschbare Bauteile ansehen.
Nein. Ein Sicherungsring hält Bauteile axial in einer dafür ausgelegten Nut; der Federring erfüllt diese Formschlussaufgabe nicht.

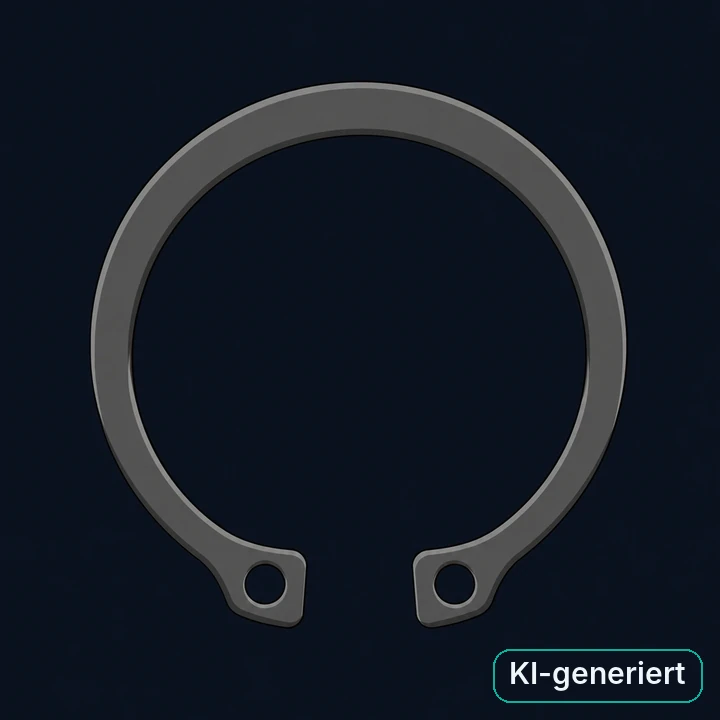

Ein Sicherungsring begrenzt axiale Bewegung, indem er in einer dafür vorgesehenen Nut sitzt.
Offener Ring mit Montageösen im Muster; Innenringe für Bohrungen besitzen eine andere passende Ausführung.
Nut und Ring bilden einen axialen Anschlag. Ringtyp, Belastungsrichtung, Nutmaße und Montagezustand müssen passen.
Mini-Beispiel: Ein passender Außenring hält ein Bauteil auf einer Welle an seiner vorgesehenen Position.
Ein überdehnter oder nicht vollständig sitzender Ring ist keine zuverlässige Sicherung. Passendes Werkzeug und Augenschutz nach Arbeitsvorgabe benutzen.
Typischer Fehler: Nur den Wellendurchmesser beachten und Nut oder Ringtyp ignorieren.
Nein. Dieses Muster begrenzt axiale Bauteilbewegung auf einer Welle.

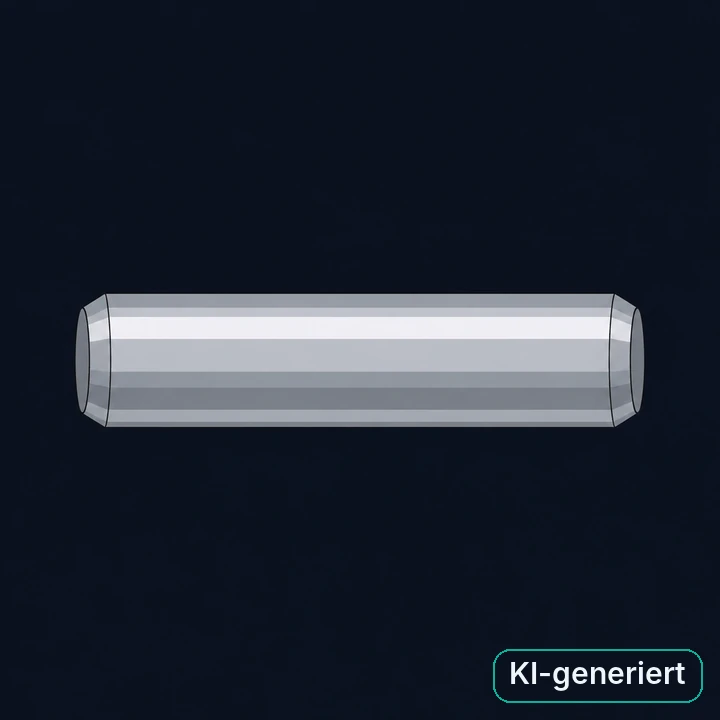

Ein Zylinderstift ist ein genau gefertigter Stift, der in Passbohrungen zwei Bauteile in ihrer Lage zueinander festlegt.
Glatter, zylindrischer Stift mit leicht angefasten oder gerundeten Enden, oft gehärtet und geschliffen.
Die Lage der Bauteile ist reproduzierbar festgelegt; Querkräfte nimmt der Stift auf statt der Schrauben.
Mini-Beispiel: Zwei Gehäusehälften werden mit zwei Zylinderstiften ausgerichtet und dann verschraubt; nach dem Zerlegen passen sie wieder genau zusammen.
Die Bohrung muss passend gerieben sein. In einer einfach gebohrten Bohrung mit Spiel richtet er nichts aus.
Typischer Fehler: Den Stift in eine nur gebohrte Bohrung mit Spiel stecken – die Teile können sich verschieben, die Ausrichtung geht verloren.
Die Schraubenlöcher haben Spiel. Stifte in geriebenen Bohrungen legen die genaue Lage fest – auch nach dem Zerlegen.

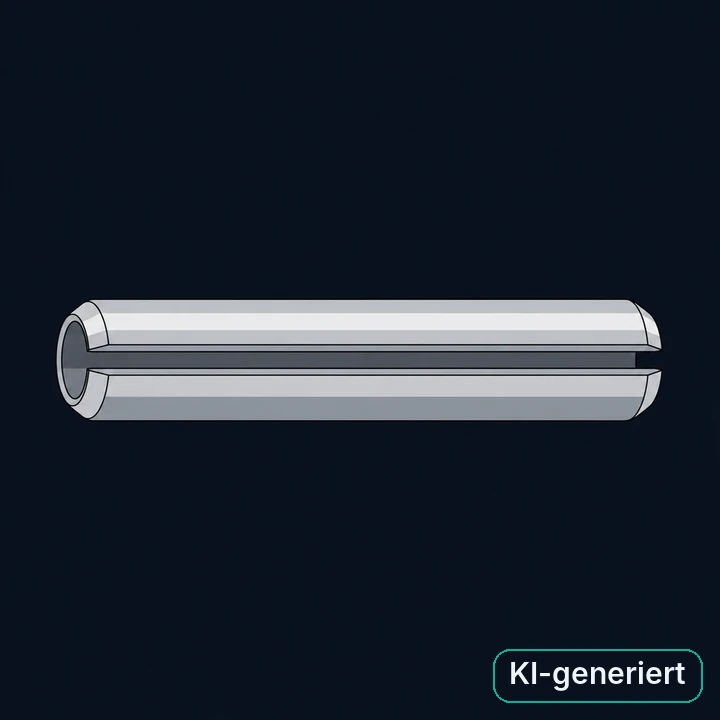

Ein Spannstift ist eine längs geschlitzte Hülse aus Federstahl. Er ist etwas dicker als die Bohrung, wird hineingetrieben und klemmt sich durch seine Federkraft fest.
Rohrförmiger Stift mit durchgehendem Längsschlitz und angefasten Enden.
Einfache, preiswerte Verbindung in gebohrten Löchern – eine geriebene Passbohrung ist nicht nötig.
Mini-Beispiel: Ein Handrad wird mit einem Spannstift quer durch Nabe und Welle gesichert.
Er legt die Lage nicht so genau fest wie ein Zylinderstift und ist für hohe Kräfte nur begrenzt geeignet.
Typischer Fehler: Einen dünneren Spannstift nehmen, weil er leichter hineingeht – ohne Übermaß klemmt er nicht und fällt heraus.
Er ist dicker als die Bohrung und federt beim Eintreiben zusammen. Seine Federkraft gleicht die Toleranz der gebohrten Bohrung aus.

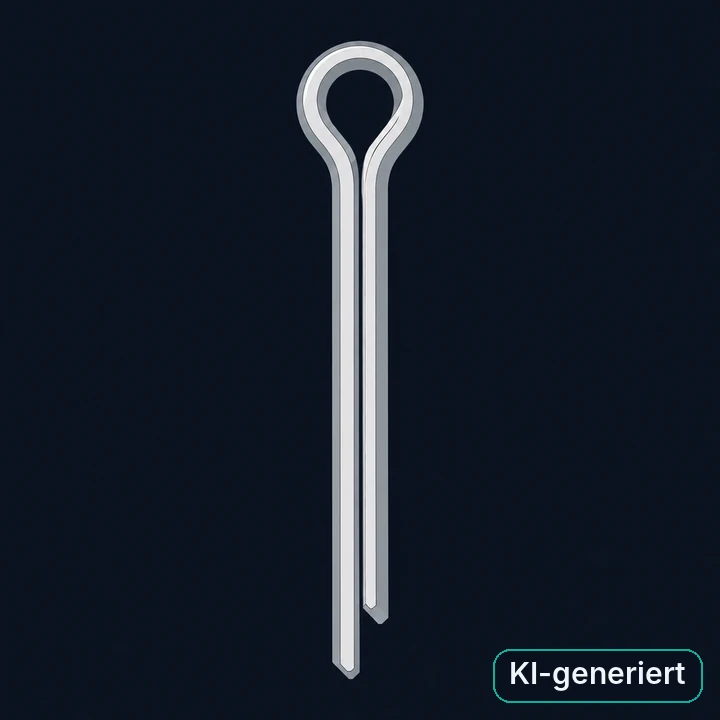

Ein Splint ist ein zusammengelegter Halbrunddraht mit Öse. Er wird durch eine Querbohrung gesteckt und an den Enden aufgebogen, damit ein Teil nicht herausfallen oder sich nicht losdrehen kann.
Zwei aneinanderliegende Drahtschenkel mit runder Öse; ein Schenkel ist meist etwas länger.
Preiswerte, gut sichtbare Sicherung, die sich ohne Spezialwerkzeug prüfen und erneuern lässt.
Mini-Beispiel: Eine Kronenmutter an einer Achse wird mit einem Splint durch die Querbohrung im Bolzen gegen Losdrehen gesichert.
Ein Splint sichert nur, er trägt keine großen Kräfte. Nach dem Ausbau wird er nicht wiederverwendet.
Typischer Fehler: Einen schon aufgebogenen Splint gerade biegen und wieder einsetzen – beim erneuten Aufbiegen kann er brechen.
Er wurde beim Einbau gebogen. Erneutes Geradebiegen und Aufbiegen schwächt den Draht – er kann brechen, und die Sicherung fällt aus.

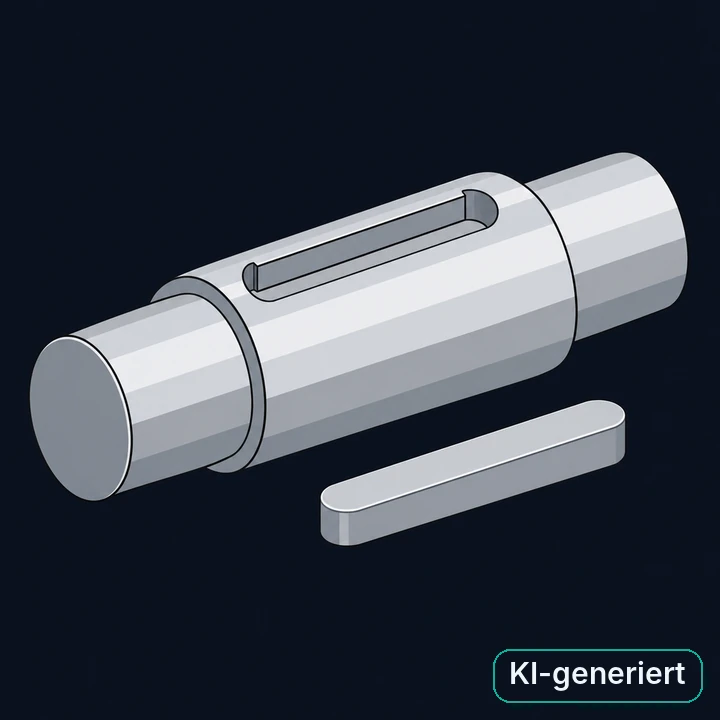

Eine Passfeder ist ein prismatisches Stahlteil, das in Nuten von Welle und Nabe sitzt und das Drehmoment formschlüssig überträgt.
Flaches Rechteckprofil mit runden oder geraden Enden (Form A: beide Enden rund); dazu eine passende Nut in der Welle.
Formschlüssige, lösbare Welle-Nabe-Verbindung: Die Nabe lässt sich abziehen, das Drehmoment wird trotzdem sicher übertragen.
Mini-Beispiel: Eine Riemenscheibe wird über eine Passfeder von der Motorwelle mitgenommen und axial mit Scheibe und Schraube gesichert.
Sie sichert die Nabe nicht in axialer Richtung – dafür braucht es z. B. Sicherungsring, Schraube oder Stellring. Bei sehr hohen oder stoßartigen Drehmomenten sind andere Welle-Nabe-Verbindungen besser.
Typischer Fehler: Eine ausgeschlagene Passfeder weiterverwenden – sie hat Spiel in der Nut, und Nut und Feder schlagen weiter aus.
Nein. Sie überträgt das Drehmoment über ihre Seitenflächen; axial muss die Nabe zusätzlich gesichert werden.

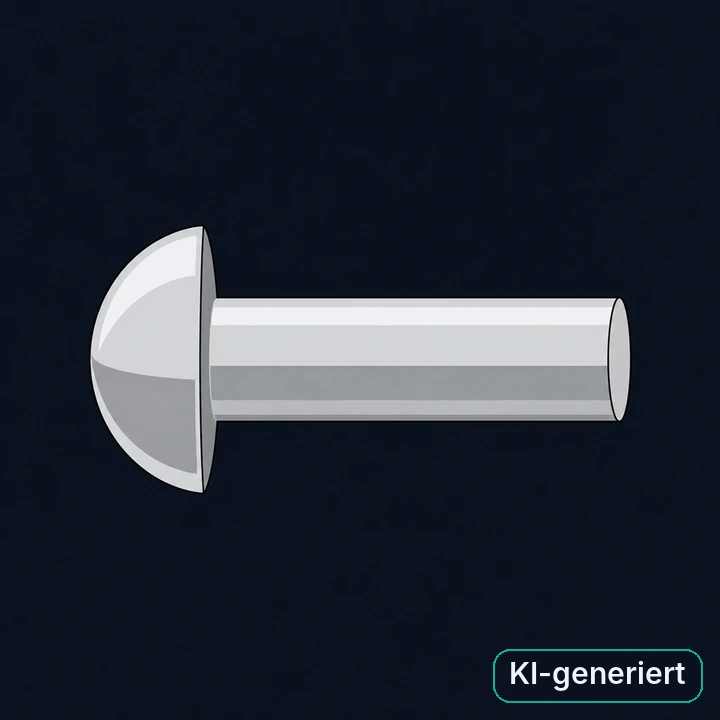

Ein Halbrundniet ist ein Vollniet mit halbrundem Setzkopf; der Schließkopf wird beim Nieten aus dem überstehenden Schaftende geformt.
Glatter Schaft ohne Gewinde, an einem Ende ein halbkugelförmiger Kopf.
Beim Kaltnieten entsteht eine unlösbare Verbindung ohne Wärmeeinfluss – auch für Werkstoffe, die man nicht schweißen kann.
Mini-Beispiel: Zwei Flachstahlstreifen eines Gitters werden mit Halbrundnieten verbunden; der Schließkopf wird mit dem Kopfmacher (Döpper) geformt.
Man braucht Zugang von beiden Seiten. Zum Lösen muss der Kopf abgebohrt oder abgetrennt werden.
Typischer Fehler: Den Schaft zu kurz wählen – der Schließkopf wird zu klein und hält nicht. Als Faustregel steht der Schaft für einen Halbrundkopf etwa das 1,5-Fache des Nietdurchmessers über.
Verschiedene Metalle bilden mit Feuchtigkeit ein galvanisches Element; das unedlere Metall korrodiert.

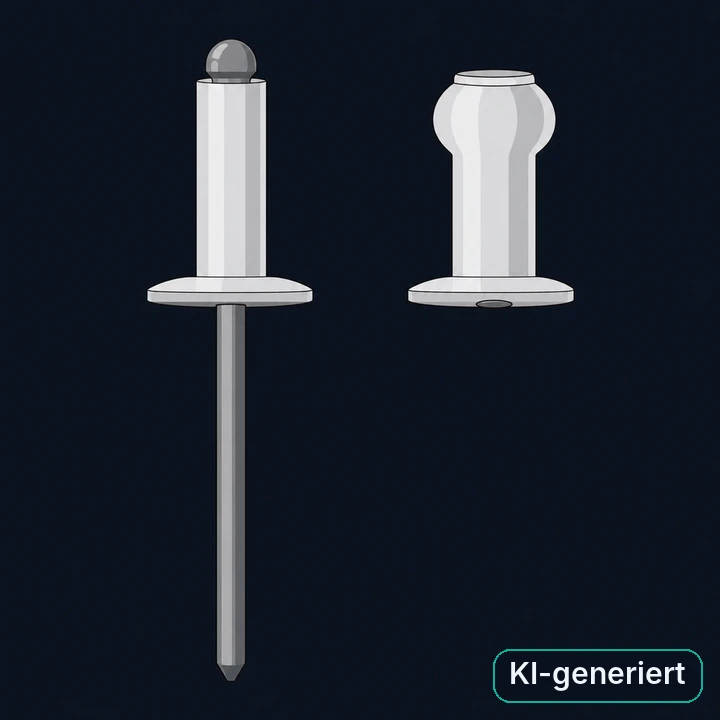

Ein Blindniet wird von einer Seite gesetzt: Ein Dorn zieht das hintere Ende der Niethülse zu einem Schließkopf auf und reißt dann an einer Sollbruchstelle ab.
Hülse mit Kopf und einem langen Dorn, der aus dem Kopf ragt; gesetzt: hinten aufgeweiteter Schließkopf, Dorn abgerissen.
Ideal, wenn nur eine Seite zugänglich ist; schnell mit der Blindnietzange gesetzt.
Mini-Beispiel: Ein Typenschild wird mit Blindnieten an einem Hohlprofil befestigt, an dessen Rückseite man nicht herankommt.
Bohrung und Klemmbereich müssen passen (Bohrung meist Nietdurchmesser + 0,1 mm). Für hohe Zugkräfte sind Vollniete oder Schrauben besser.
Typischer Fehler: Einen zu kurzen Niet für die Gesamtdicke nehmen – der Schließkopf bildet sich nicht richtig aus, und der Niet hält nicht.
Der lange Dorn ragt noch aus dem Kopf. Nach dem Setzen ist er abgerissen und die Hülse hinten aufgeweitet.

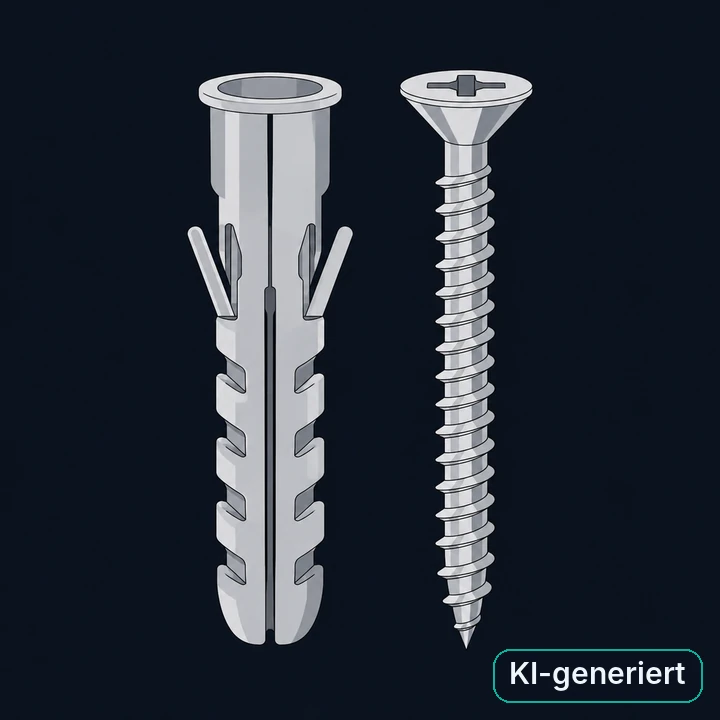

Ein Spreizdübel ist eine Kunststoffhülse, die sich beim Eindrehen der Schraube im Bohrloch aufspreizt und so in Beton oder Mauerwerk hält.
Kunststoffhülse mit Spreizzungen und Rippen, oft mit Sperrzungen gegen Mitdrehen.
Holz- und Spanplattenschrauben halten nicht direkt in Stein oder Beton; der Dübel leitet die Kraft über Reibung und Formschluss in den Untergrund.
Mini-Beispiel: Ein kleiner Wandverteiler wird mit Spreizdübeln und passenden Schrauben an einer Betonwand befestigt.
Bohrlochdurchmesser, Schraubendurchmesser und Schraubenlänge müssen zum Dübel passen. Für Lochziegel, Porenbeton oder Gipskarton gibt es eigene Dübel. Vor dem Bohren mit einem Leitungssuchgerät und nach Plan prüfen, ob in der Wand Strom-, Gas- oder Wasserleitungen liegen.
Typischer Fehler: Das Bohrloch zu groß bohren – der Dübel dreht mit und hält nicht. Bleibt Bohrmehl im Loch, geht der Dübel nicht ganz hinein und hält schlechter.
Nur dann spreizt sich der Dübel auf ganzer Länge. Eine zu kurze Schraube lässt das Dübelende ungespreizt – der Halt ist viel geringer.

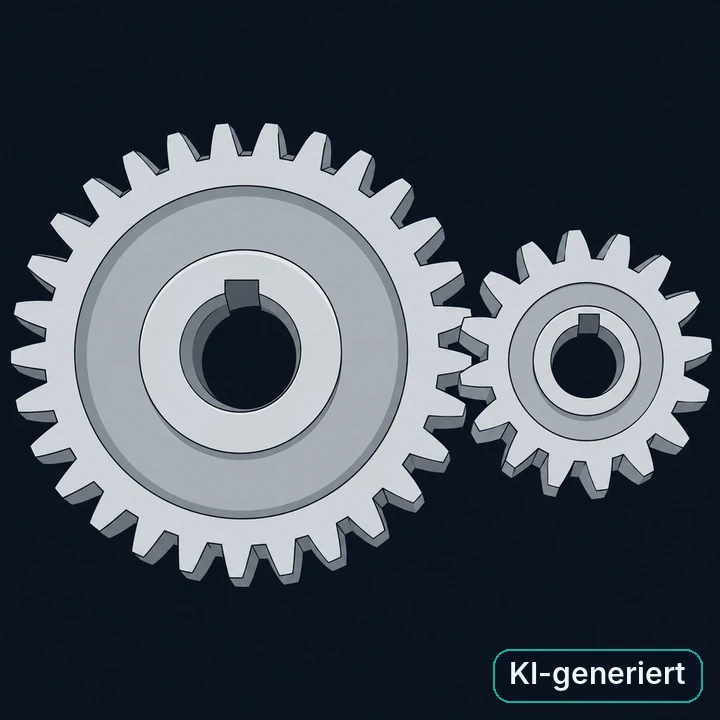

Ein Stirnrad besitzt Zähne am Umfang und kann Bewegung zwischen parallelen Achsen übertragen.
Zähne liegen am zylindrischen Umfang; im Beispiel sind die Achsen parallel.
Direkter Zahneingriff ermöglicht eine definierte Übersetzung ohne Reibschlupf.
Mini-Beispiel: Ein außenverzahntes Rad mit 20 Zähnen treibt ein Rad mit 40 Zähnen.
Zahnform, Modul, Abstand, Schmierung und Belastung müssen zusammenpassen. Formschluss bedeutet nicht automatisch spielfrei.
Typischer Fehler: Aus größeren Außendurchmessern allein eine genaue Übersetzung errechnen, ohne Zähnezahlen zu prüfen.
300 U/min, weil n₂ = 600 · 20 / 40.

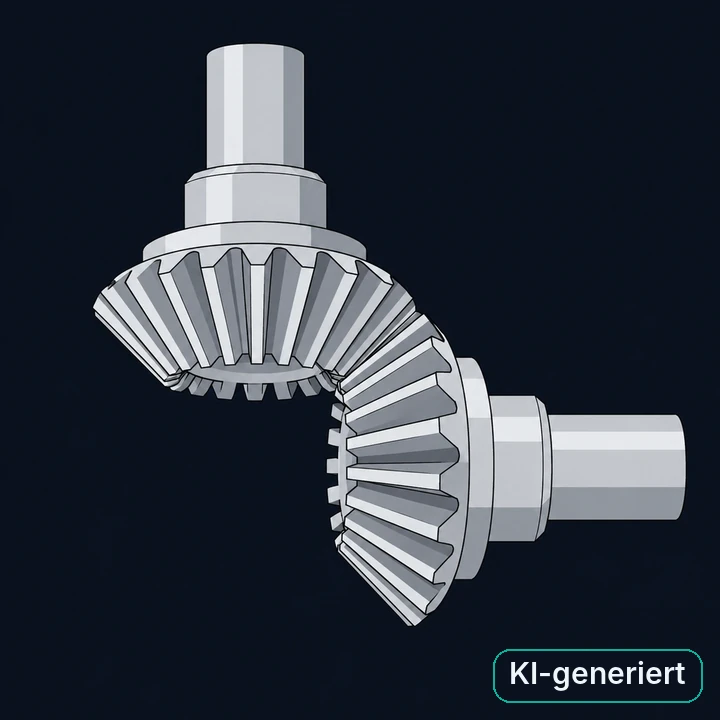

Ein Kegelrad besitzt seine Verzahnung auf einer kegelförmigen Grundgestalt.
Die Zahnradgestalt verjüngt sich zum Kegel; im normalen Kegelradpaar schneiden sich die Achsen.
Es eignet sich zur Kraftübertragung zwischen sich schneidenden Achsen. Der Achswinkel ist konstruktiv festgelegt.
Mini-Beispiel: Ein geeignetes Kegelradpaar lenkt eine Drehbewegung beispielsweise um 90° um.
Nicht jedes Paar hat 90° Achswinkel oder die Übersetzung 1:1. Lagerung und axiale Kräfte gehören zur Auslegung.
Typischer Fehler: Kegelrad und Stirnrad nur nach der Größe gleichsetzen.
Nein. Der Achswinkel und das Zähnezahlverhältnis sind unterschiedliche Eigenschaften.

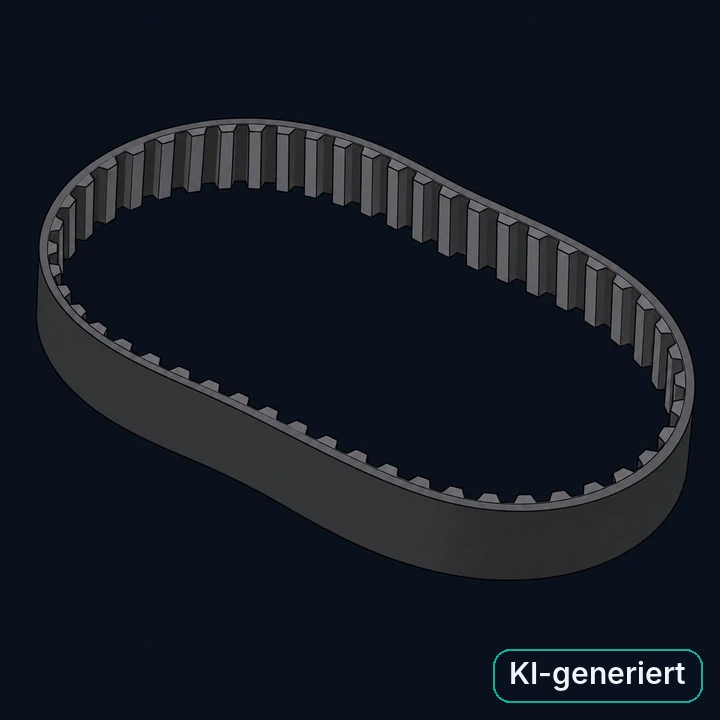

Ein Zahnriemen überträgt Bewegung durch das Eingreifen seiner Zähne in passende Riemenscheiben.
Regelmäßige Zähne auf der Innenseite; Teilung und Zahnprofil gehören zur Paarung.
Formschluss ermöglicht synchrones Übertragen über einen Achsabstand.
Mini-Beispiel: Zwei geeignete Zahnriemenscheiben halten bei richtiger Auslegung ihr vorgegebenes Drehzahlverhältnis.
Bei falscher Spannung, Überlast oder beschädigten Zähnen kann der Riemen überspringen. Auch formschlüssige Antriebe benötigen Kontrolle.
Typischer Fehler: Beliebige Zahnriemen mit gleicher Breite als gleichwertig ansehen.
Zähne greifen ineinander; der Keilriemen überträgt hauptsächlich über Reibung an seinen Flanken.

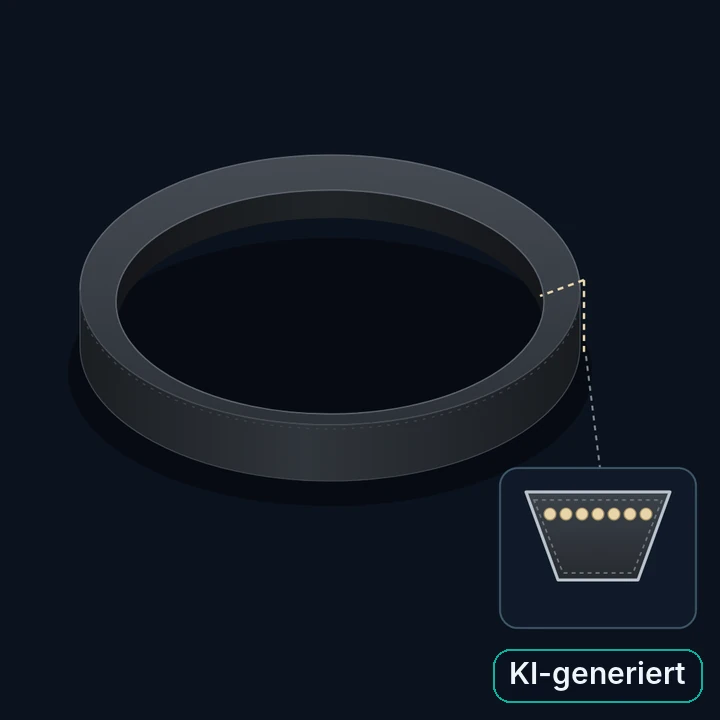

Ein Keilriemen überträgt Kräfte über Reibung zwischen seinen Flanken und der Riemenscheibennut.
Trapezförmiger Querschnitt; die Flanken liegen an den passenden Nutseiten an.
Der Keileffekt unterstützt die reibschlüssige Kraftübertragung.
Mini-Beispiel: Ein geeigneter Keilriementrieb bewegt einen Lüfter über zwei Scheiben.
Der Riemen darf bei der vorgesehenen Paarung nicht bloß am Nutgrund tragen. Spannung und Scheibenverschleiß beeinflussen die Funktion.
Typischer Fehler: Bei Rutschen ohne Ursachenprüfung immer stärker nachspannen.
Zum Beispiel Verschmutzung, Verschleiß oder eine unpassende Paarung. Die Ursache muss geprüft werden.

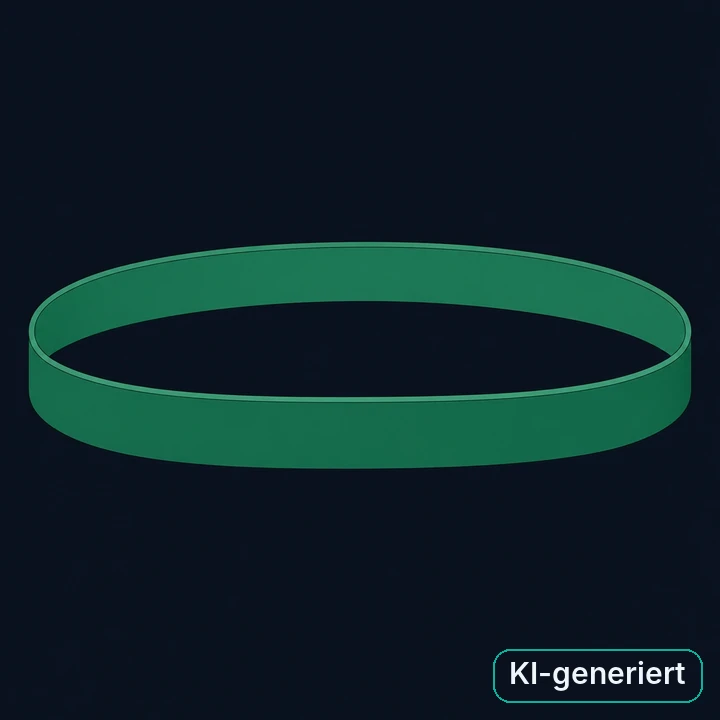

Ein Flachriemen ist ein bandförmiges Zugmittel, das auf geeigneten Scheiben reibschlüssig überträgt.
Breiter, flacher Querschnitt ohne die Zahngeometrie eines Zahnriemens.
Er kann bei geeigneter Auslegung ruhig laufen und größere Achsabstände überbrücken.
Mini-Beispiel: Ein Flachriementrieb überbrückt einen Achsabstand zwischen zwei Wellen.
Für die Kraftübertragung braucht es passende Reibverhältnisse und Spannung. Bei Schlupf ist das Drehzahlverhältnis nicht mehr allein geometrisch bestimmt.
Typischer Fehler: Flachen Riemen wegen seiner glatten Fläche für formschlüssig halten.
Nein. Reibschlüssige Übertragung kann gleiten; Betrieb und Auslegung sind zu berücksichtigen.

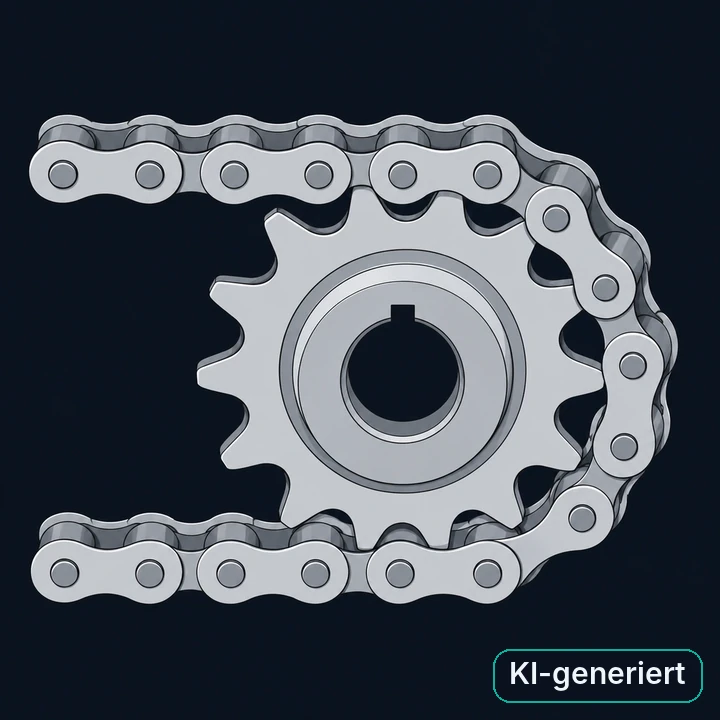

Eine Rollenkette überträgt Zugkräfte durch gelenkige Glieder, die in ein passendes Kettenrad eingreifen.
Wiederkehrende Laschen, Bolzen und Rollen bilden eine gelenkige Kette.
Der formschlüssige Eingriff überträgt Bewegung über einen Achsabstand.
Mini-Beispiel: Ein Kettentrieb verbindet zwei parallele Wellen mit passenden Kettenrädern.
Passende Teilung, Ausrichtung, Schmierung und Spannung prüfen. Gelenkverschleiß kann die wirksame Kettenlänge vergrößern.
Typischer Fehler: Nur die Kette austauschen und stark verschlissene Kettenräder ungeprüft weiterverwenden.
Spiel und Verschleiß in den Gelenken vergrößern die wirksamen Abstände unter Zug; die Laschen müssen dafür nicht plastisch länger werden.
Ein Rillenkugellager ist ein Wälzlager mit einer Reihe Kugeln, die in Laufrillen zwischen Innen- und Außenring rollen. Es nimmt radiale und begrenzt axiale Kräfte auf.
Zwei Ringe, dazwischen sichtbare Kugeln oder seitliche Deck- bzw. Dichtscheiben; Kennzeichnung auf dem Ring, z. B. 6204.
Geringe Reibung, genormte Abmessungen, mit Fettfüllung und Abdichtung wartungsarm.
Mini-Beispiel: Die Welle eines Elektromotors läuft in zwei abgedichteten Rillenkugellagern 6204-2RS.
Bei großen Stoßlasten oder hohen Axialkräften passen andere Lagerbauarten besser. Die Montagekraft darf nie über die Kugeln laufen.
Typischer Fehler: Beim Aufpressen auf die Welle auf den Außenring schlagen – die Kraft geht über die Kugeln, die Laufbahnen bekommen Eindrücke.
Der Innenring hat den festen Sitz auf der Welle. Drückt man auf den Außenring, läuft die Kraft über die Kugeln und beschädigt die Laufbahnen.

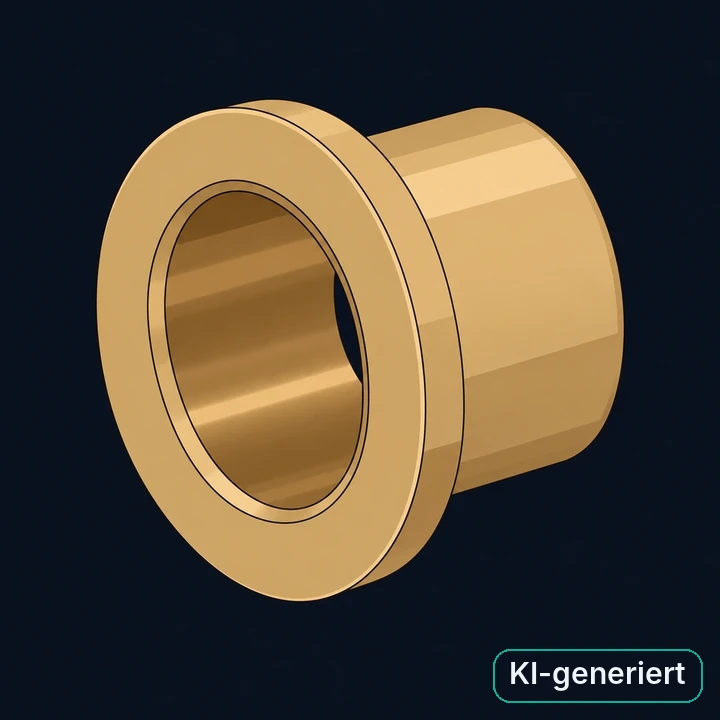

Eine Gleitlagerbuchse ist ein Lager ohne Wälzkörper: Die Welle gleitet in der Buchse auf einem Schmierfilm oder einer gleitfähigen Schicht.
Glatte Hülse, oft aus Bronze, Kunststoff oder Sinterwerkstoff, manchmal mit Bund und Schmiernuten.
Unempfindlich gegen Stöße, leise, platzsparend und gut geeignet für langsame Dreh- und Schwenkbewegungen.
Mini-Beispiel: Der Drehpunkt eines Hebels läuft in einer Bundbuchse aus Bronze, die über einen Schmiernippel gefettet wird.
Ohne passende Schmierung verschleißt sie schnell bis zum Fressen. Wo hohe Drehzahlen bei wenig Wartung gefragt sind, sind Wälzlager oft die bessere Wahl.
Typischer Fehler: Eine Bronzebuchse ohne Schmierung laufen lassen – sie frisst. Ohne Nachschmieren kommen nur dafür ausgelegte selbstschmierende Buchsen aus, z. B. ölgetränkte Sinterbronze oder geeignete Kunststoffbuchsen.
Die Last verteilt sich auf eine große Fläche, und es gibt keine Wälzkörper, die in die Laufbahn drücken können.

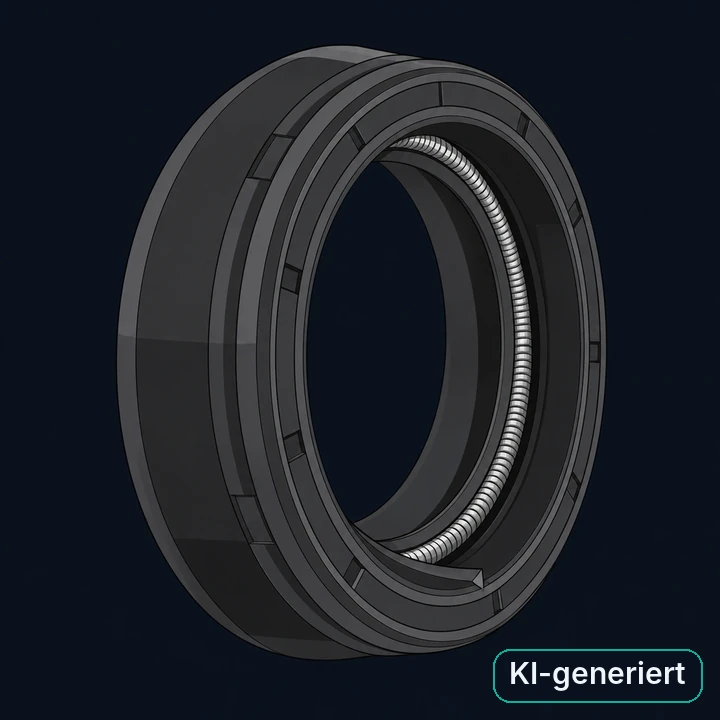

Ein Radial-Wellendichtring dichtet an einer drehenden Welle ab: Eine elastische Dichtlippe liegt, von einer Ringfeder angedrückt, auf der Welle auf.
Ring mit Gummi- oder Metallaußenmantel, innen eine Dichtlippe mit kleiner Schraubenzugfeder; oft eine zusätzliche Staublippe.
Er hält Schmierstoff im Gehäuse und Schmutz draußen, obwohl sich die Welle dreht.
Mini-Beispiel: An der Abtriebswelle eines Getriebes hält ein Wellendichtring das Öl im Gehäuse.
Die Welle muss an der Lauffläche glatt und riefenfrei sein. Die Dichtlippe mit der Feder zeigt zu dem Raum, der abgedichtet wird – meist zum Öl.
Typischer Fehler: Den Dichtring über eine scharfkantige Passfedernut schieben – die Lippe wird eingeschnitten, das Getriebe leckt.
Die Lippe ist so geformt, dass sie bei drehender Welle Öl zurück ins Gehäuse fördert; die Feder hält sie dabei gleichmäßig an der Welle. Falsch herum eingebaut fördert sie Öl nach außen – der Ring leckt.

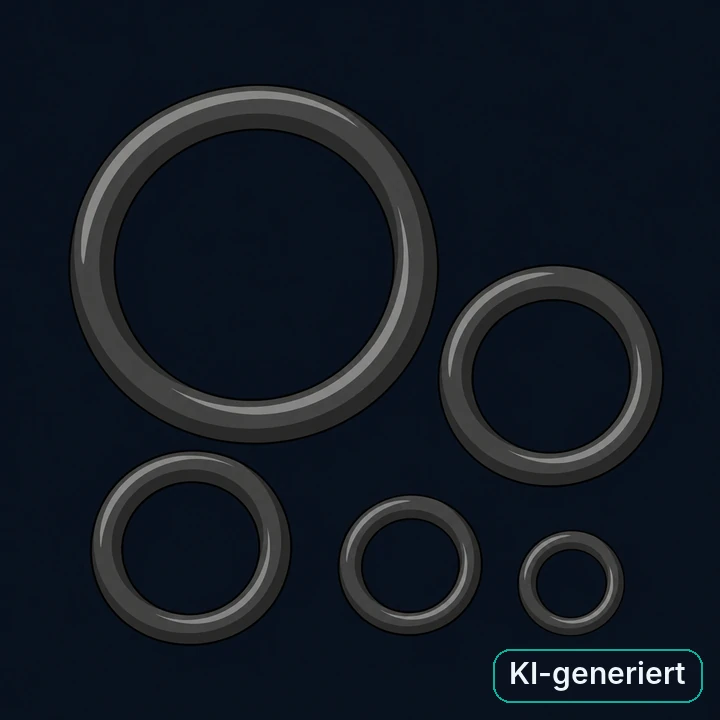

Ein O-Ring ist ein Dichtring mit kreisrundem Querschnitt aus Elastomer. Er wird in einer Nut verpresst und dichtet so ab.
Geschlossener Gummiring mit rundem Querschnitt; bezeichnet nach Innendurchmesser × Schnurstärke, z. B. 20 × 2.
Einfache, platzsparende Dichtung für ruhende Teile, in Druckluft- und Hydraulikanlagen.
Mini-Beispiel: Ein Anschlussstück einer Druckluftleitung dichtet mit einem O-Ring in seiner Nut.
Der Werkstoff muss zum Medium und zur Temperatur passen, z. B. NBR für Mineralöl. Für eine drehende Welle ist er in der Regel nicht gedacht.
Typischer Fehler: Den O-Ring trocken über ein scharfkantiges Gewinde schieben – er wird beschädigt. Vor der Montage leicht mit passendem Fett benetzen und Kanten abdecken.
20 mm Innendurchmesser und 2 mm Schnurstärke, also der Durchmesser des runden Querschnitts.

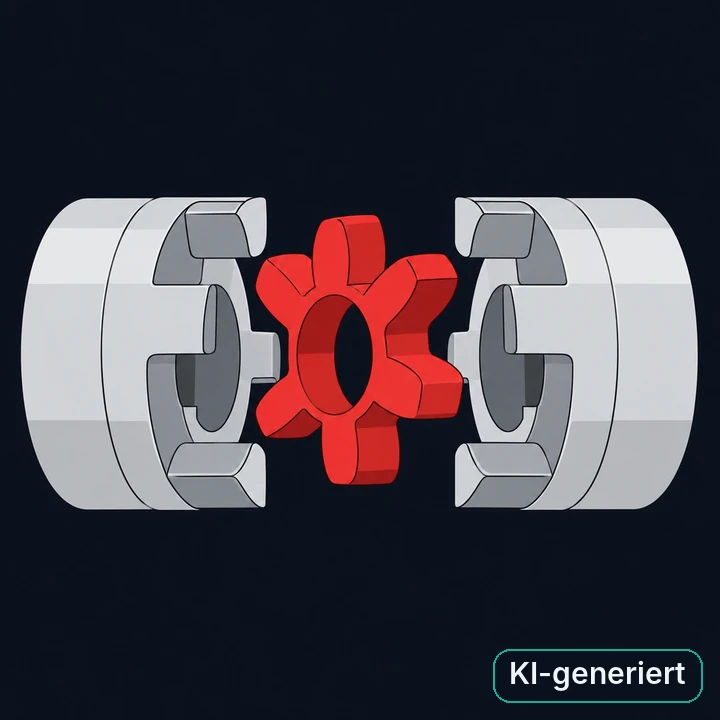

Eine elastische Klauenkupplung verbindet zwei Wellen über zwei Naben mit Klauen, zwischen denen ein elastischer Zahnkranz liegt.
Zwei Metallnaben mit ineinandergreifenden Klauen, dazwischen ein farbiger Kunststoffstern.
Sie überträgt das Drehmoment formschlüssig, dämpft Stöße und gleicht kleine Fluchtungsfehler aus; sie ist steckbar und einfach zu montieren.
Mini-Beispiel: Ein Elektromotor treibt über eine Klauenkupplung eine Pumpe an; der Zahnkranz dämpft die Stöße beim Anlauf.
Prüfen und Ausrichten nur im sicheren Zustand: Antrieb freigeschaltet und gegen Wiedereinschalten gesichert, Kupplungsschutz danach wieder montieren. Sie ersetzt kein sorgfältiges Ausrichten. Ist der Zahnkranz verschlissen, haben die Klauen Spiel und schlagen aufeinander.
Typischer Fehler: Die Wellen nur grob ausrichten und sich auf den elastischen Zahnkranz verlassen – er verschleißt schnell, und die Lager werden zusätzlich belastet.
Einen zu großen Fluchtungsfehler oder Überlast. Erst die Ursache prüfen und neu ausrichten, dann den Zahnkranz ersetzen.

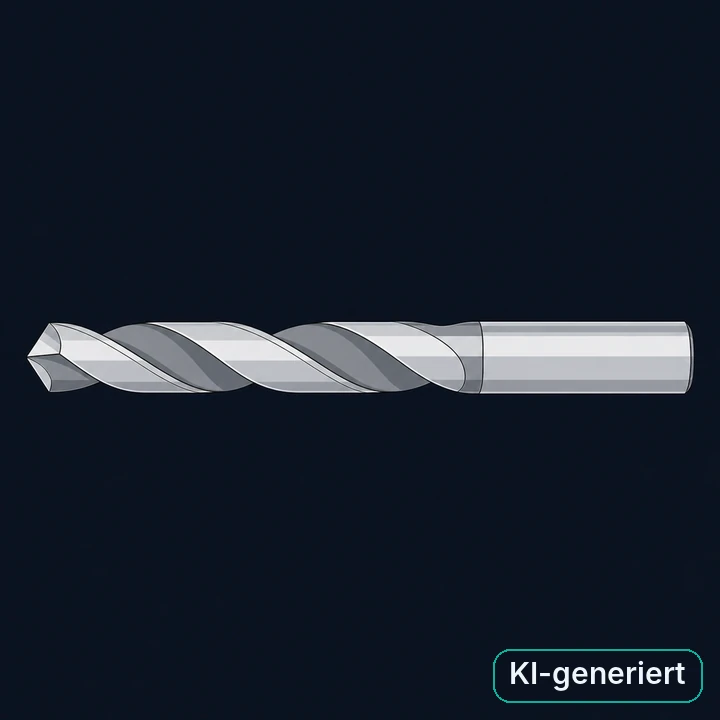

Mehrschneidiges Bohrwerkzeug mit spiralförmigen Nuten.
Der typische Spiralbohrer hat zwei Hauptschneiden an der Spitze, eine Querschneide in der Mitte und gewendelte Nuten für die Spanabfuhr.
Er stellt runde Bohrungen her. Spitzengeometrie und Spanräume müssen zu Werkstoff, Bohrtiefe und geforderter Bearbeitung passen.
Mini-Beispiel: Eine Durchgangsbohrung wird vorgebohrt. Soll sie später gerieben werden, bleibt das für diesen Auftrag festgelegte Reibaufmaß stehen.
Eine eng tolerierte Passbohrung wird nicht allein deshalb maßhaltig, weil der Nenndurchmesser auf dem Bohrer steht. Bei hohen Anforderungen kann eine anschließende Feinbearbeitung nötig sein.
Typischer Fehler: Für eine nachfolgend geriebene Bohrung bereits auf Fertigmaß bohren und damit das vorgesehene Aufmaß entfernen.
Die Spitze läuft kegelförmig aus. Der Bereich nahe der Spitze hat noch nicht den vollen Bohrungsdurchmesser; die Zeichnung muss eindeutig gelesen werden.

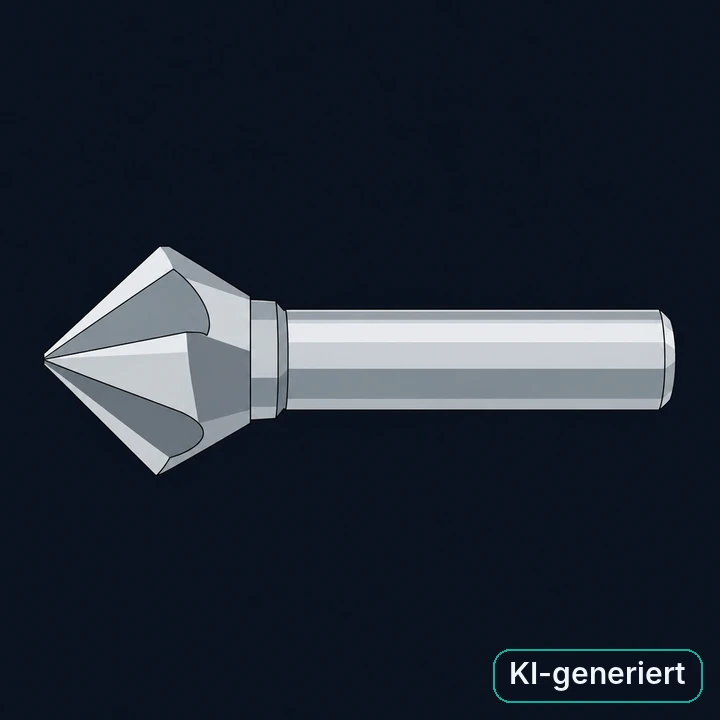

Werkzeug zum Herstellen einer konischen Senkung.
Der schneidende Teil läuft kegelförmig zu. Schneidkanten und Spanräume unterbrechen die Kegelfläche.
Er erzeugt konische Schraubenkopfaufnahmen oder bearbeitet eine Bohrungskante. Zum Entgraten wird nur der dafür vorgesehene kleine Kantenabtrag erzeugt.
Mini-Beispiel: Ein Schraubenkopf mit 90° Kegelwinkel soll bündig sitzen. Dazu werden Senkwinkel, Senkdurchmesser und Tiefe passend zum Kopf festgelegt.
Für einen Zylinderkopf mit ebener Unterseite ist eine konische Senkung keine passende plane Auflage. Nicht jeder Senker hat denselben Winkel.
Typischer Fehler: Immer weiter senken, bis der Kopf irgendwie verschwindet: Eine zu große Senkung schwächt die Auflage und lässt den Kopf zu tief sitzen.
Nein. Es gibt verschiedene Winkel. Die passende Geometrie ergibt sich aus Zeichnung, Schraubenkopf und Werkzeugkennzeichnung.

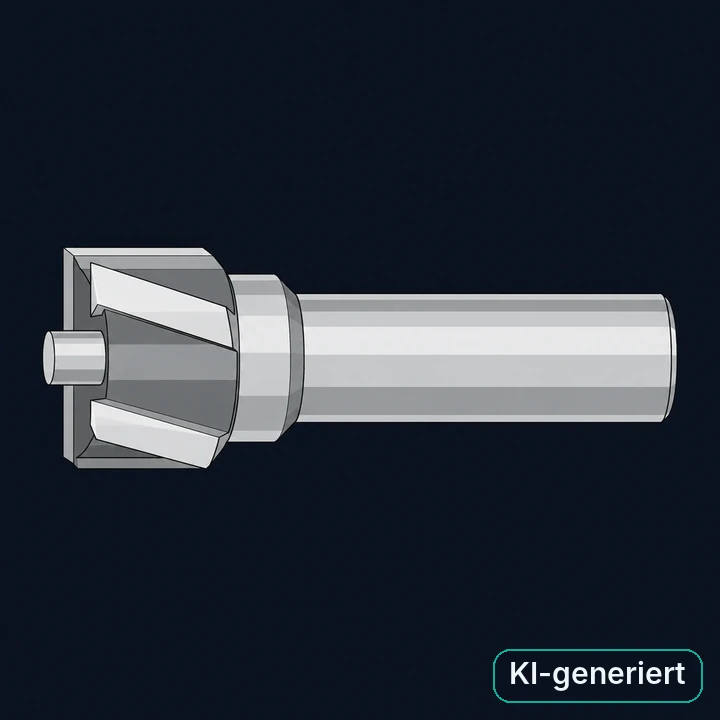

Ein Flachsenker erzeugt eine zylindrische Senkung mit ebener Grundfläche.
Die Stirnschneiden bilden eine ebene Auflage. Das gezeigte Muster besitzt einen Führungszapfen, der in die vorhandene Bohrung greift.
Die Senkung nimmt einen Kopf mit flacher Unterseite auf. Ein passender Führungszapfen richtet den Senker zur vorhandenen Bohrung aus.
Mini-Beispiel: Eine Zylinderkopfschraube soll unter der Bauteiloberfläche aufliegen. Eine passende Flachsenkung schafft die ebene Kopfauflage und den nötigen Freiraum.
Für eine konische Kopfauflage ist der Flachsenker nicht die richtige Form. Ein unpassender Führungszapfen kann klemmen oder zu wenig führen.
Typischer Fehler: Nur den Kopfdurchmesser beachten und Senktiefe, Restwand sowie benötigten Werkzeugzugang übersehen.
Die ebene Grundfläche trägt die Kopfunterseite. Die zylindrische Mantelfläche schafft seitlichen Freiraum.

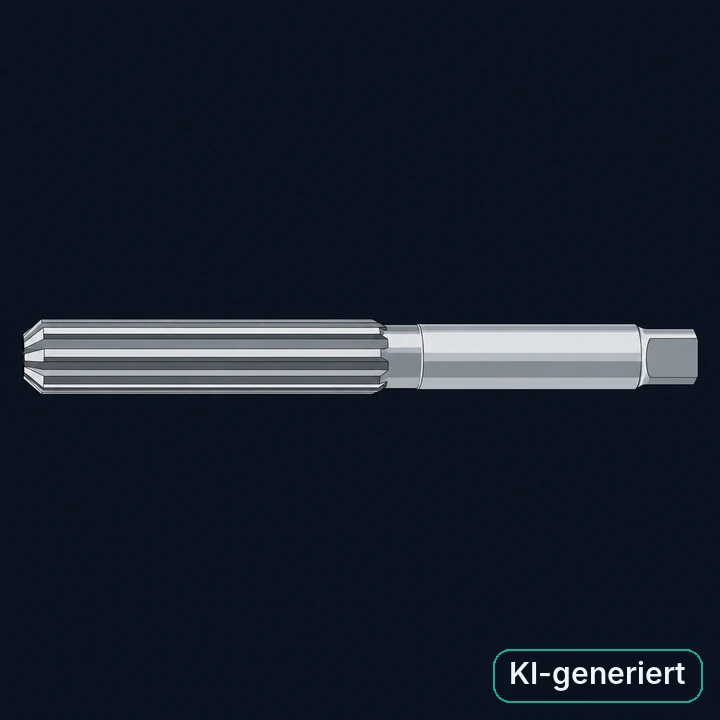

Mehrschneidiges Werkzeug zum Reiben.
Mehrere Schneiden liegen am Umfang; am vorderen Anschnitt wird der Hauptteil des kleinen Aufmaßes abgetragen. Das Muster zeigt gerade Nuten und einen kurzen Anschnitt.
Sie verbessert Maß und Oberfläche einer passend vorgearbeiteten Bohrung. Das zulässige Aufmaß wird passend zu Werkzeug, Durchmesser und Werkstoff festgelegt.
Mini-Beispiel: Für ein Lernbeispiel sind 9,8 mm Vorbohrung und 10,0 mm Fertigdurchmesser vorgegeben. Das ergibt 0,2 mm Aufmaß am Durchmesser, also 0,1 mm je Seite.
Sie bohrt nicht ins volle Material und korrigiert eine stark verlaufene oder falsch positionierte Bohrung nicht zuverlässig. Ein zu großes Loch kann sie nicht wieder verkleinern.
Typischer Fehler: Das Durchmesseraufmaß mit dem Aufmaß je Seite verwechseln oder einen Beispielwert pauschal für alle Durchmesser übernehmen.
Nein. Reiben trägt nur zusätzlich Material ab. Eine Bohrung, die schon über dem Höchstmaß liegt, wird dadurch nicht wieder kleiner.

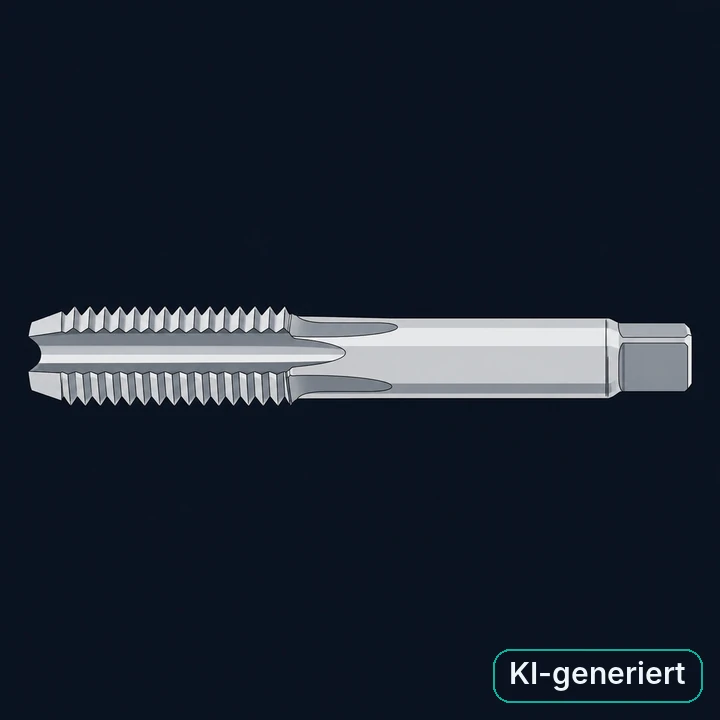

Ein Gewindebohrer schneidet ein Innengewinde in eine vorgebohrte Kernlochbohrung.
Auf dem Arbeitsteil sind ein Gewindeprofil, ein Anschnitt und Nuten zur Spanaufnahme beziehungsweise Spanführung erkennbar.
Er stellt ein zur Schraube passendes Innengewinde her. Gewindeart, Durchmesser, Steigung sowie Durchgangs- oder Sackloch bestimmen die geeignete Ausführung.
Mini-Beispiel: Für ein geschnittenes M6 × 1-Gewinde ergibt die Näherung 6 − 1 = 5 mm. Die tatsächliche Kernlochwahl richtet sich nach Werkzeug- und Werkstoffvorgabe.
Ein Gewindeformer verdrängt Material und braucht eine andere Kernlochauslegung. Für ein Sackloch müssen Anschnitt, nutzbare Gewindetiefe und Spanraum berücksichtigt werden.
Typischer Fehler: Kernloch auf Gewindenenndurchmesser bohren oder beim Sackloch nutzbare Gewindetiefe mit Bohrtiefe gleichsetzen.
Nein. Formen und Schneiden sind unterschiedliche Verfahren. Für den Former wird das Kernloch nach dessen Vorgabe festgelegt.

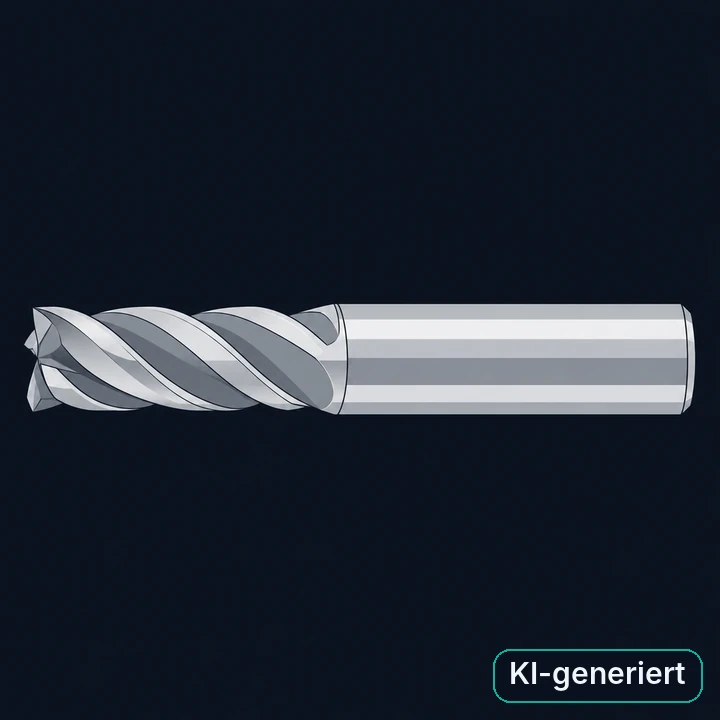

Fräswerkzeug mit zylindrischem Schaft.
Der Schaft dient zum Spannen. Am Arbeitsteil liegen mehrere Umfangsschneiden und, je nach Ausführung, Stirnschneiden. Die Prinzipzeichnung zeigt einen flachstirnigen Fräser.
Er bearbeitet beispielsweise Nuten, Taschen und Schultern. Schneidendurchmesser, Schneidenlänge und erreichbare Kontur bestimmen die Auswahl.
Mini-Beispiel: Ein für die Aufgabe geeigneter Schaftfräser bearbeitet eine zugängliche Außenfläche eines Halters.
Nicht jeder Schaftfräser darf senkrecht ins volle Material eintauchen. Stirngeometrie und zulässige Eintauchstrategie prüfen. Eine scharfe senkrechte Innenecke (in der Draufsicht) entsteht mit einem runden Fräser nicht; der kleinste Eckenradius ist sein Werkzeugradius.
Typischer Fehler: Fräserdurchmesser mit frei wählbarem Inneneckenradius verwechseln oder unnötig lang ausspannen.
Nein. Sein Radius beträgt 4 mm. Für einen kleineren Innenradius ist eine passende kleinere Werkzeuggeometrie beziehungsweise ein anderes Verfahren nötig.

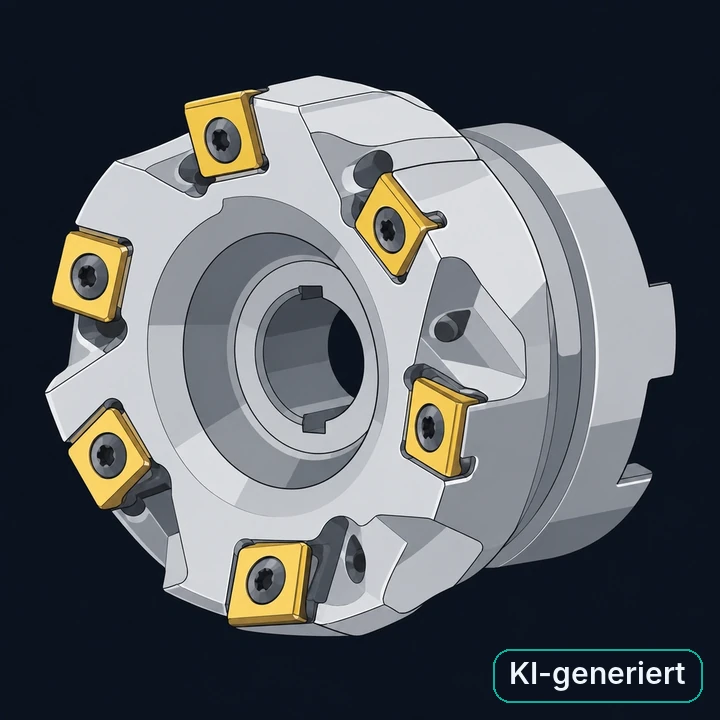

Ein Planfräser ist ein Fräswerkzeug zur Bearbeitung ebener Flächen quer zu seiner Drehachse.
Das Muster zeigt einen breiten Fräskörper mit mehreren austauschbaren Schneidplatten am Umfang und an der Stirnseite.
Er bearbeitet breite ebene Flächen. Mehrere Schneiden tragen Material ab; Fräsergröße, Plattengeometrie, Eingriff und Maschinendaten müssen zusammenpassen.
Mini-Beispiel: Die breite Oberseite eines Rohlings erhält eine ebene Bezugsfläche. Der Fräser wird passend zu Fläche, Aufspannung und Maschinenleistung gewählt.
Für eine schmale tiefe Nut ist ein großer Planfräser meist nicht zugänglich. Nicht jede Bauform erzeugt gleichzeitig eine rechtwinklige Schulter.
Typischer Fehler: Den größten verfügbaren Fräser wählen, ohne Stabilität, Leistung, Eingriff und Hindernisse zu prüfen.
Auch Antriebsleistung, Aufspannung, Schnittkräfte, Zugänglichkeit und Eingriff müssen passen. Die bearbeitete Fläche allein entscheidet nicht.

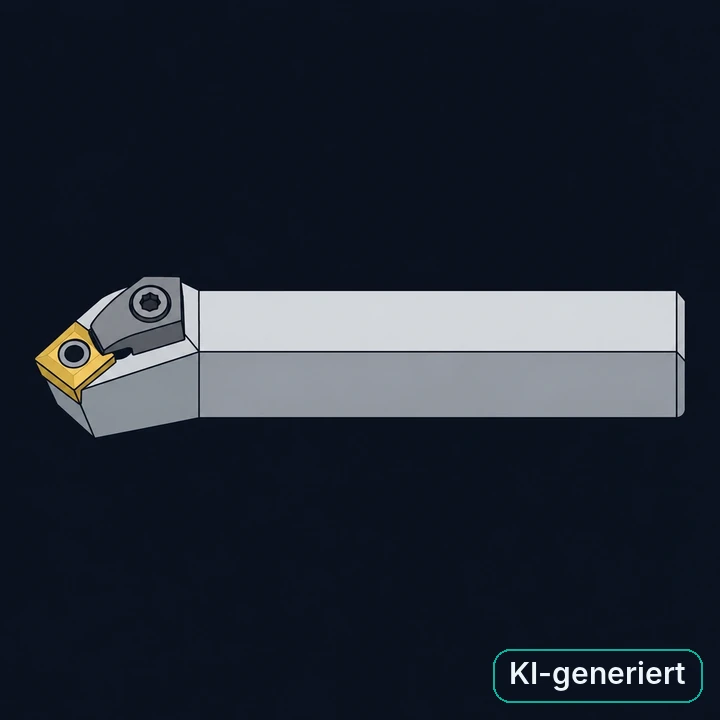

Einschneidiges Werkzeug zum Drehen.
Das Muster zeigt einen Halter mit geklemmter Wendeschneidplatte. Eine wirksame Schneide greift am rotierenden Werkstück an.
Er trägt bei passender Ausführung Material an Drehflächen ab, etwa am Außendurchmesser oder an einer Stirnfläche. Schneidenform und Halter bestimmen die zugängliche Kontur.
Mini-Beispiel: Eine Welle soll von Ø 20,4 auf Ø 20,0 mm bearbeitet werden. Dafür entspricht die ideale radiale Zustellung 0,2 mm; der Durchmesser sinkt um 0,4 mm.
Ein Außendrehhalter ersetzt keine geeignete Bohrstange für eine Innenkontur. Schneidrichtung, Freiwinkel, Werkstoff und Spanformung müssen zur Aufgabe passen.
Typischer Fehler: Radiale Zustellung und Durchmesseränderung gleichsetzen oder die Schneide auf falscher Höhe einstellen.
Um 0,30 mm. Der Durchmesser umfasst zweimal den Radius. Elastische Verformung und reale Maßabweichungen sind gesondert zu berücksichtigen.
Aus der Beobachtung wird eine begründete Auswahl. Alle Erklärungen bleiben auch direkt erreichbar.
Eine Ader besteht aus Leiter und eigener Isolierung. Litze beschreibt viele einzelne Drähte innerhalb eines Leiters. Polzahl bezeichnet elektrische Kontakte beziehungsweise getrennte Strompfade eines Betriebsmittels. Fünf Adern bedeuten also nicht fünf Litzen.
Der Leiterquerschnitt in mm² beschreibt die Fläche des leitenden Materials. Isolation und Mantel zählen nicht mit. Zulässiger Strom hängt zusätzlich unter anderem von Verlegung, Temperatur, Häufung und Schutzorgan ab.
Die Schaltungsaufgabe bestimmt die benötigten Leiter. Beispiele sind L/N/PE, L1/L2/L3/PE oder L1/L2/L3/N/PE. Eine dreiadrige Sensorleitung kann dagegen Plus, Minus und Signal führen. Farben oder Anzahl allein beweisen keine tatsächliche Anschlussbelegung.
Der Leitungsmantel trägt eine eigene Leitungstypbezeichnung, zum Beispiel NYM-J 3×1,5: das Kürzel davor beschreibt die Bauart – etwa Isolier- und Mantelwerkstoff und ob ein Schutzleiter enthalten ist –, die Angabe danach Aderzahl und Nennquerschnitt je Leiter. Diese Bezeichnungssysteme sind in eigenen Normen geregelt – harmonisierte Leitungen wie H07RN-F europaweit einheitlich, NYM als nationale Bauart; hier wird nur die Grundlogik an einem selbst gewählten Beispiel gezeigt, keine vollständige Typenliste.
Eine isolierte Einzelader mit einem Leiter aus einem einzigen massiven Draht.
Unter der Isolierung ist ein zusammenhängender metallischer Querschnitt sichtbar.
Für geeignete feste Installationen lässt sich ein massiver Leiter einfach formen und in dafür vorgesehene Klemmen einführen.
Mini-Beispiel: Im Muster wird eine starre Einzelader mit einer feindrähtigen Ader verglichen.
Häufige Wechselbiegung verlangt einen dafür vorgesehenen Leitungsaufbau. Ein massiver Draht ist dafür gewöhnlich ungeeignet.
Typischer Fehler: Vom Außendurchmesser der Isolation auf den Leiterquerschnitt schließen.
Nein. Der Querschnitt bezeichnet das leitende Material.
Eine feindrähtige Ader enthält viele dünne Drähte unter einer gemeinsamen Aderisolierung.
Im freigelegten Ende sind viele einzelne Metalldrähte erkennbar.
Die dünnen Einzeldrähte ermöglichen Beweglichkeit. Dauerbewegte Leitungen benötigen trotzdem eine ausdrücklich dafür geeignete Konstruktion.
Mini-Beispiel: Die Litze in einer beweglichen Anschlussleitung lässt sich leichter biegen als ein gleich großer massiver Leiter.
Die Anschlussklemme muss den Leiteraufbau zulassen. Eine Aderendhülse wird verwendet, wenn die Anschlussvorgabe sie verlangt oder erlaubt.
Typischer Fehler: Einzelne Drähte abschneiden, damit der Leiter in eine zu kleine Klemme passt.
Nein. Es ist weiterhin eine Ader; 30 beschreibt hier die Einzeldrähte ihres Leiters.
Die Aderzahl nennt die Anzahl der einzeln isolierten Leiter in einer Leitung.
Drei getrennte Aderisolierungen liegen unter einem gemeinsamen Mantel.
Drei Adern können beispielsweise Außenleiter, Neutralleiter und Schutzleiter bereitstellen, wenn Schaltung und Leitung dafür vorgesehen sind.
Mini-Beispiel: 3G1,5 beschreibt in der üblichen G/X-Angabe drei Adern mit je 1,5 mm², einschließlich einer grün-gelben Schutzleiterader.
Drei Adern sind nicht automatisch drei Phasen. Bei Sensorleitungen kann die Belegung Versorgung plus Signal sein.
Typischer Fehler: Aderzahl mit Litzenzahl oder der Kontaktzahl eines Steckers gleichsetzen.
Drei insgesamt. Das G bedeutet nicht, dass noch eine vierte Ader hinzukommt.
Eine fünfadrige Leitung enthält fünf einzeln isolierte Adern unter einem gemeinsamen Mantel, zum Beispiel drei Außenleiter, Neutralleiter und Schutzleiter.
Fünf einzeln isolierte Adern sind im gemeinsamen Mantel angeordnet.
Eine mögliche Aufgabe ist die gemeinsame Führung von L1, L2, L3, N und PE. Welche Leiter wirklich gebraucht werden, ergibt sich aus dem Stromlaufplan.
Mini-Beispiel: Bei 5G2,5 besitzt jeder der fünf Leiter einen Nennquerschnitt von 2,5 mm²; eine Ader ist grün-gelb.
Ein Drehstrommotor benötigt nicht allein deshalb einen Neutralleiter. Manche Aufgaben kommen mit L1/L2/L3/PE aus; andere benötigen weitere Leiter.
Typischer Fehler: Aus 2,5 mm² allein einen immer zulässigen Stromwert ableiten.
Nein. Benötigte Außenleiter, Neutralleiter, Schutzleiter und Zusatzfunktionen müssen aus der konkreten Schaltung bestimmt werden.
Ein Leitungsschirm ist eine leitfähige Hülle zur Verringerung elektromagnetischer Störeinflüsse.
Zwischen Adern und Mantel liegt beispielsweise ein metallisches Geflecht oder eine Folie.
Der Schirm kann Störeinkopplung und Abstrahlung vermindern. Wirkung und Anschluss hängen von Frequenz, Aufbau, Erdung und der gesamten Anlage ab.
Mini-Beispiel: Eine empfindliche Messleitung wird in störbelasteter Umgebung mit geeignetem Schirm- und Anschlusskonzept ausgeführt.
Der Schirm ersetzt weder die elektrische Isolation noch automatisch einen Schutzleiter. Eine pauschale Regel „immer nur einseitig anschließen“ passt nicht zu jeder Aufgabe.
Typischer Fehler: Ein vorhandenes Schirmgeflecht als Beweis für eine insgesamt störungsfreie Anlage ansehen.
Wenn Übertragungsverfahren, Umgebung und Anschlussvorgaben dies erlauben, ist sie ausreichend. Abschirmung wird nach Bedarf ausgewählt.
Ein verdrilltes Adernpaar besteht aus zwei isolierten Leitern, die gemeinsam schraubenförmig geführt werden.
Die beiden Adern wechseln entlang der Leitung regelmäßig ihre Lage.
Bei geeigneter symmetrischer Signalübertragung kann Verdrillung Störeinflüsse verringern, weil beide Leiter ähnlich beeinflusst werden.
Mini-Beispiel: Ein differentielles Sensorsignal nutzt zwei zusammengehörige Adern; der Empfänger wertet ihre Spannungsdifferenz aus.
Ein verdrilltes Paar ist nicht zwangsläufig geschirmt. Paarung, Impedanz und Anschluss müssen zum verwendeten System passen.
Typischer Fehler: Ein Paar auftrennen und beliebige Adern kombinieren, obwohl das Übertragungssystem definierte Paare verlangt.
Ja. Verdrillung beschreibt die Anordnung der Adern; Abschirmung die zusätzliche leitfähige Hülle.
Feindrähtige Leiter werden in Schraubklemmen meist mit Aderendhülse angeschlossen, damit keine Einzeldrähte abstehen oder abgequetscht werden. Ob eine Klemme feindrähtige Leiter auch ohne Hülse aufnehmen darf, steht in den Angaben der Klemme.
Aderendhülsen, Kabelschuhe und Flachsteckhülsen werden mit einer passenden Crimpzange verpresst. Querschnitt von Leiter, Hülse und Zangeneinsatz müssen zusammenpassen; eine Zugprobe von Hand zeigt grobe Fehler.
Reihenklemmen sitzen auf der Hutschiene im Schaltschrank, Verbindungsklemmen verbinden Leiter in Dosen und Leuchten. Zulässiger Querschnitt, Leiterart, Strom und Spannung stehen auf der Klemme oder im Datenblatt.
Eine Kabelverschraubung führt die Leitung in ein Gehäuse, dichtet ab und entlastet die Klemmstellen von Zug. Sie muss zum Außendurchmesser der Leitung passen, sonst ist die Schutzart des Gehäuses nicht mehr gegeben.
Eine Aderendhülse ist ein dünnes Metallröhrchen, meist mit Kunststoffkragen, das auf das abisolierte Ende eines feindrähtigen Leiters gecrimpt wird.
Metallröhrchen mit farbigem Kunststoffkragen. Der Kragen sitzt auf der Aderisolierung, das Röhrchen umschließt die Einzeldrähte; die Drähte enden bündig mit dem Röhrchen oder stehen nur minimal vor.
Die Hülse hält die feinen Einzeldrähte zusammen. Beim Anziehen der Klemme stehen keine Drähte ab, werden nicht abgeschert und können keinen Schluss zur Nachbarklemme verursachen.
Mini-Beispiel: Eine feindrähtige 1,5-mm²-Ader bekommt eine passende Aderendhülse und wird dann in die Schraubklemme eines Schützes geführt.
Massive Leiter brauchen keine Aderendhülse. Eine zu große Hülse wird nicht fest verpresst, eine zu kleine nimmt nicht alle Drähte auf.
Typischer Fehler: Einzelne Drähte abschneiden, damit der Leiter in eine zu kleine Hülse passt – der wirksame Querschnitt wird dadurch kleiner.
Ein massiver Leiter besteht aus einem einzigen Draht; es gibt keine Einzeldrähte, die zusammengehalten werden müssen. Die Hülse brächte nur eine zusätzliche Übergangsstelle.
Ein Ringkabelschuh ist ein Anschlussteil mit geschlossenem Ring. Er wird auf ein Leiterende gecrimpt und mit Schraube oder Mutter an einem Anschlussbolzen befestigt.
Metallring mit Bohrung für die Schraube, dahinter eine Crimphülse; isolierte Ausführungen haben eine farbige Isolierhülse.
Der geschlossene Ring kann nicht vom Bolzen rutschen, selbst wenn die Mutter etwas nachgibt – anders als ein offener Gabelkabelschuh.
Mini-Beispiel: Der Schutzleiter eines Gehäusedeckels wird mit einem Ringkabelschuh an den Schutzleiterbolzen geschraubt.
Der Ring muss zum Bolzendurchmesser passen, die Crimphülse zum Leiterquerschnitt. Für Schraubklemmen ohne Bolzen ist er nicht vorgesehen.
Typischer Fehler: Einen viel zu großen Ring nehmen, weil er gerade da ist – die Auflagefläche unter Mutter und Scheibe wird zu klein.
Der geschlossene Ring bleibt auch bei gelockerter Mutter auf dem Bolzen. Ein Gabelkabelschuh könnte herausrutschen – dann wäre der Schutzleiter unterbrochen.
Eine Flachsteckhülse ist eine gecrimpte Steckverbindung, die auf eine flache Steckzunge aufgeschoben wird, zum Beispiel mit 6,3 mm Breite.
Eingerollte Federzungen, die eine flache Steckzunge klemmen; dahinter die Crimphülse, oft mit isolierender Hülle.
Die Verbindung ist steckbar: Bauteile lassen sich ohne Werkzeug abziehen und wieder anstecken und bleiben durch die Federkraft sicher kontaktiert.
Mini-Beispiel: Ein Temperaturschalter in einem Gerät ist über zwei isolierte Flachsteckhülsen angeschlossen und lässt sich zum Tausch abziehen.
Wo starke Vibration herrscht, hohe Ströme fließen oder sich eine Verbindung keinesfalls lösen darf, sind verriegelte Steckverbinder oder Schraubanschlüsse besser.
Typischer Fehler: Die Hülse mit der Kombizange zudrücken statt mit der Crimpzange zu verpressen – die Verbindung wird locker und warm.
Sie lässt sich fast ohne Kraft abziehen oder sitzt locker. Dann ist die Federkraft zu gering und die Kontaktstelle kann warm werden – die Hülse wird ersetzt, nicht zusammengebogen.
Ein Schrumpfschlauch ist ein Kunststoffschlauch, der sich beim Erwärmen im Durchmesser zusammenzieht und eine Verbindungsstelle eng umschließt.
Glatter Schlauch, meist schwarz oder farbig. Angegeben werden die Durchmesser vor und nach dem Schrumpfen, z. B. 6,4/3,2 (Schrumpfrate 2:1).
Er isoliert blanke Verbindungsstellen, schützt vor Abrieb und stützt die Stelle gegen Knicken. Ausführungen mit Innenkleber dichten zusätzlich gegen Feuchtigkeit.
Mini-Beispiel: Vor dem Löten zweier Litzen wird ein Stück Schrumpfschlauch aufgeschoben; danach wird es über die Lötstelle geschoben und mit dem Heißluftgebläse geschrumpft.
Er ersetzt keine fachgerechte Verbindung und keine Zugentlastung. Für den jeweiligen Einsatz muss er geeignet sein, etwa für die Spannung und die Temperatur.
Typischer Fehler: Den Schlauch vor dem Löten nicht aufschieben – nach dem Löten kommt er nicht mehr über die Leitungsenden.
Ja. Mit 6,4 mm Innendurchmesser geht er über die 5-mm-Lötstelle und schrumpft frei bis auf 3,2 mm. An der Leitung liegt er nur eng an, wenn sie mindestens 3,2 mm dick ist – sonst einen Schlauch mit Schrumpfrate 3:1 wählen.
Eine Hebel-Verbindungsklemme verbindet mehrere Leiter ohne Werkzeug: Hebel öffnen, abisolierten Leiter einführen, Hebel schließen.
Kleines, oft durchsichtiges Gehäuse mit mehreren Klemmstellen nebeneinander und je einem Hebel; innen eine Federklemme.
Die Federkraft hält den Leiter dauerhaft, ohne dass ein Anzugsmoment eingehalten werden muss. Durch das klare Gehäuse sieht man, ob der Leiter weit genug steckt.
Mini-Beispiel: In einer Abzweigdose werden Außenleiter, Neutralleiter und Schutzleiter einer Leuchte mit je einer Verbindungsklemme an die Zuleitung angeschlossen.
Nur für die angegebenen Leiterarten, Querschnitte und Ströme. Im Schaltschrank sind dafür Reihenklemmen auf der Hutschiene vorgesehen.
Typischer Fehler: Zu kurz abisolieren oder den Leiter bei offenem Hebel nicht bis zum Anschlag einstecken – die Feder klemmt dann die Isolierung statt des Leiters.
Durch das Gehäuse sehen, ob das blanke Ende bis zum Anschlag steckt und keine Isolierung in der Klemmstelle liegt, und mit leichtem Zug prüfen, ob der Leiter hält.
Eine Lüsterklemme ist eine Schraubklemmleiste aus Kunststoff mit Messinghülsen; in jeder Hülse werden zwei Leiter von gegenüberliegenden Seiten festgeschraubt.
Weißer Kunststoffblock mit mehreren Kammern; in jeder Kammer eine Messinghülse mit zwei Schrauben.
Einfache, lösbare Verbindung für kleine Querschnitte; einzelne Klemmen lassen sich von der Leiste abtrennen.
Mini-Beispiel: Beim Anschluss einer Leuchte werden Leuchtenleitung und Zuleitung in einer mehrpoligen Lüsterklemme verbunden.
Feindrähtige Leiter nur mit Aderendhülse anschließen, außer die Klemme ist ausdrücklich dafür ausgelegt, z. B. mit Drahtschutz. Die Schrauben müssen fest angezogen sein – eine lockere Klemmstelle erwärmt sich.
Typischer Fehler: Die Schraube direkt auf einen feindrähtigen Leiter drehen – Drähte werden abgequetscht oder weichen aus, die Klemmstelle wird warm.
Die Schraube drückt direkt auf den Leiter. Ohne Hülse werden einzelne Drähte abgequetscht oder weichen aus; die Hülse hält die Drähte zusammen und verteilt den Druck.
Eine Reihenklemme ist eine einzelne Anschlussklemme, die mit weiteren nebeneinander auf eine Hutschiene geschnappt wird und Leitungen im Schaltschrank übergibt.
Schmale Klemmen in einer Reihe, oben und unten je eine Anschlussstelle. Durchgangsklemmen sind meist grau, die Schutzleiterklemme ist grün-gelb.
Klare Übergabestellen: Jede Klemme hat eine Bezeichnung im Schaltplan; Leitungen lassen sich einzeln prüfen, abklemmen und tauschen.
Mini-Beispiel: Die Zuleitung eines Motors kommt von außen auf die Klemmen X1:1 bis X1:3 und die Schutzleiterklemme; von dort geht es intern zum Schütz.
Querschnitt, Strom und Leiterart müssen zur Klemme passen. Schutzleiter nur auf die grün-gelbe Schutzleiterklemme legen.
Typischer Fehler: Einen Schutzleiter auf eine graue Durchgangsklemme legen – sie hat keine Verbindung zur Tragschiene, und die Kennzeichnung stimmt nicht.
Sie ist als Schutzleiterklemme gebaut und über ihren Fuß leitend mit der Tragschiene verbunden, die am Schutzleitersystem hängt. Außerdem sieht jeder sofort, welcher Leiter dort liegt.
Eine Kabelverschraubung führt eine Leitung in ein Gehäuse, dichtet die Durchführung ab und hält die Leitung gegen Zug fest.
Gewindestutzen mit Gegenmutter, darüber eine Druckschraube (Überwurfmutter), die einen Dichteinsatz um die Leitung presst.
Sie erhält die Schutzart des Gehäuses gegen Staub und Wasser und verhindert, dass Zug an der Leitung auf die Klemmstellen wirkt.
Mini-Beispiel: Die Anschlussleitung eines Sensors geht über eine M16-Kabelverschraubung in den Klemmenkasten; nach dem Anziehen lässt sie sich nicht mehr herausziehen.
Der Klemmbereich muss zum Außendurchmesser der Leitung passen: Bei zu dünner Leitung dichtet sie nicht, bei zu dicker geht sie nicht hinein oder der Einsatz wird beschädigt.
Typischer Fehler: Eine zu große Verschraubung für eine dünne Leitung nehmen und einfach fester anziehen – sie dichtet trotzdem nicht.
So prüfst du die Zugentlastung: Die Leitung darf nicht nachrutschen, sonst wirkt Zug auf die Klemmstellen im Gehäuse.
Leitungsschutzschalter und Schmelzsicherung schalten bei Überlast und Kurzschluss ab und schützen so vor allem die Leitung. Ein Fehlerstrom-Schutzschalter vergleicht Hin- und Rückstrom und schaltet ab, wenn ein Fehlerstrom einen anderen Weg nimmt – etwa über einen Menschen –, spätestens bei seinem Bemessungsfehlerstrom (z. B. 30 mA).
Ein Schütz schaltet mit einem kleinen Steuerstrom über seine Spule große Lastströme. Der Not-Halt-Taster löst über die Sicherheitsschaltung ein Stillsetzen aus; er ist kein normaler Aus-Taster.
Die meisten Geräte im Schaltschrank werden auf die genormte 35-mm-Hutschiene geschnappt. Ihre Breite wird in Teilungseinheiten (TE) angegeben; ein einpoliger Leitungsschutzschalter ist meist 1 TE breit.
Arbeiten an Verteilungen und Schutzgeräten führen Elektrofachkräfte aus oder sie leiten und beaufsichtigen sie – nach den fünf Sicherheitsregeln. Die Bilder hier dienen dem Erkennen, nicht als Anschlussanleitung.
Die Hutschiene ist eine genormte Tragschiene aus Metall mit hutförmigem Querschnitt, meist 35 mm breit, auf die Geräte im Schaltschrank aufgeschnappt werden.
Gelochtes Blechprofil; im Querschnitt sieht es aus wie ein Hut mit Krempe.
Geräte verschiedener Hersteller passen auf dieselbe Schiene und lassen sich schnell montieren, verschieben und tauschen.
Mini-Beispiel: Leitungsschutzschalter, Schütze und Reihenklemmen werden auf derselben Hutschiene nebeneinander montiert.
Für schwere Geräte reicht die Schiene allein nicht immer. Endhalter verhindern, dass eine Reihe von Geräten oder Klemmen seitlich wandert.
Typischer Fehler: Klemmen und Geräte ohne Endhalter montieren – die Reihe rutscht beim Anklemmen auseinander.
Die Hutschiene ist genormt, und die Geräte haben einen dazu passenden Schnappfuß.
Ein Leitungsschutzschalter (LS-Schalter) schaltet einen Stromkreis bei Überlast und Kurzschluss selbsttätig ab und lässt sich danach wieder einschalten.
Schmales Hutschienengerät mit Schaltknebel; Aufdruck mit Auslösecharakteristik und Bemessungsstrom, z. B. B16 oder C10.
Er schützt die Leitung vor Überhitzung: Der thermische Auslöser reagiert auf Überlast, der magnetische auf Kurzschluss.
Mini-Beispiel: Ein LS-Schalter B16 schützt einen Steckdosenstromkreis; bei einem Kurzschluss löst er praktisch sofort aus.
Gegen gefährliche Körperströme schützt er nicht – dafür gibt es den Fehlerstrom-Schutzschalter. Der Bemessungsstrom muss zur Leitung und zur Verlegeart passen.
Typischer Fehler: Einen immer wieder auslösenden LS-Schalter durch einen größeren ersetzen – dann ist die Leitung nicht mehr geschützt.
Er löst aus, weil der Stromkreis überlastet ist oder ein Fehler vorliegt. Ein größerer Schalter ließe zu viel Strom durch die Leitung fließen – sie könnte überhitzen. Die Ursache muss gefunden werden.
Ein Fehlerstrom-Schutzschalter (FI-Schalter, RCD) vergleicht den hin- und zurückfließenden Strom. Fließt ein Fehlerstrom über einen anderen Weg ab – etwa über einen Menschen –, schaltet er ab, spätestens bei seinem Bemessungsfehlerstrom (z. B. 30 mA) – je nach Gerät schon ab der Hälfte, bei 30 mA also zwischen 15 und 30 mA. Normale Ableitströme einzelner Geräte lösen ihn nicht aus – viele Geräte an einem FI zusammen können es aber.
Breiteres Hutschienengerät (zwei- oder vierpolig) mit einem Schaltknebel und einer Prüftaste „T“; Aufdruck mit Bemessungsfehlerstrom, z. B. 30 mA.
Er bietet zusätzlichen Schutz gegen gefährliche Körperströme und gegen Brände durch Fehlerströme – das kann ein Leitungsschutzschalter nicht.
Mini-Beispiel: Ein FI-Schalter mit 30 mA schützt mehrere Steckdosenstromkreise; bei einem Isolationsfehler an einem Gerät schaltet er innerhalb von Sekundenbruchteilen ab.
Vor Überlast und Kurzschluss schützt ein reiner FI-Schalter nicht; dafür braucht es zusätzlich Leitungsschutz.
Typischer Fehler: Die Prüftaste nie drücken – ob der FI-Schalter auslöst, weiß man nur, wenn er regelmäßig nach Herstellerangabe getestet wird.
Der Strom fließt über den Körper zur Erde ab und nicht durch den FI-Schalter zurück. Diese Differenz erkennt er spätestens beim Bemessungsfehlerstrom, z. B. 30 mA; für den LS-Schalter ist dieser Strom viel zu klein. Wer gleichzeitig Außen- und Neutralleiter berührt, ohne mit Erde in Verbindung zu stehen, wird vom FI-Schalter nicht geschützt.
Eine Schmelzsicherung unterbricht den Stromkreis, indem bei Überstrom ein Schmelzleiter im Sicherungseinsatz durchschmilzt; der Einsatz wird danach getauscht.
Kleiner Keramikkörper mit Metallkappen an beiden Enden und einem farbigen Kennmelder; die Farbe zeigt den Bemessungsstrom. Der Einsatz sitzt in einer Schraubkappe, die in den Sockel geschraubt wird.
Sie schaltet große Kurzschlussströme schnell und zuverlässig ab und wird deshalb oft als Vorsicherung vor anderen Schutzgeräten eingesetzt.
Mini-Beispiel: In einem D0-Sicherungssockel sitzt ein 16-A-Einsatz. Nach einem Kurzschluss zeigt der Kennmelder, dass er ausgelöst hat, und der Einsatz wird ersetzt.
Nach dem Auslösen muss der Einsatz ersetzt werden. Ein Passeinsatz im Sockel verhindert, dass ein zu großer Einsatz eingesetzt wird.
Typischer Fehler: Einen durchgebrannten Einsatz überbrücken oder „flicken“ – dann ist der Überstromschutz weg, es besteht Brandgefahr.
Er lässt nur Einsätze bis zum vorgesehenen Bemessungsstrom zu, damit niemand versehentlich einen für die Leitung zu großen Einsatz einsetzt.
Ein Schütz ist ein elektromagnetisch betätigter Schalter: Eine Spule mit kleinem Steuerstrom zieht einen Anker an und schließt damit Hauptkontakte für große Lastströme.
Hutschienengerät mit Anschlussreihen oben und unten; Spulenanschlüsse A1/A2, Hauptkontakte 1/2, 3/4, 5/6, Hilfskontakte mit zweistelligen Nummern, z. B. 13/14.
Steuerstromkreis und Laststromkreis bleiben getrennt; mit Hilfskontakten sind Selbsthaltung und Verriegelung möglich.
Mini-Beispiel: Ein Taster schaltet über die Steuerung die 24-V-Spule eines Schützes; dessen Hauptkontakte schalten einen 400-V-Drehstrommotor.
Spulenspannung und Kontaktbelastung müssen passen. Ein Schütz ist kein Überlastschutz – dafür braucht der Motor z. B. ein Motorschutzrelais.
Typischer Fehler: Ein Schütz mit 230-V-Spule an eine 24-V-Steuerung anschließen – es zieht nicht an. Umgekehrt wird die Spule zerstört.
Der Taster ist nur für den kleinen Steuerstrom ausgelegt. Das Schütz schaltet den großen Motorstrom, und der Steuerstromkreis kann mit kleiner Spannung arbeiten.
Ein Not-Halt-Taster ist ein Befehlsgerät, mit dem eine Maschine im Gefahrfall schnell stillgesetzt wird. Er rastet beim Drücken ein und muss bewusst entriegelt werden.
Roter Pilzdrucktaster auf gelbem Untergrund, gut erreichbar an den Bedienstellen. Umgangssprachlich oft „Not-Aus“ genannt; fachlich bedeutet Not-Aus das Abschalten der elektrischen Energie, Not-Halt das Stillsetzen der Maschine.
Er wirkt über zwangsöffnende Kontakte auf die Sicherheitsschaltung. Weil er einrastet, läuft die Maschine nach dem Loslassen nicht von selbst wieder an.
Mini-Beispiel: Beim Einrichten droht ein Werkstück aus der Spannvorrichtung zu kippen – der Bediener schlägt auf den Not-Halt, die Achsen bleiben stehen.
Er ersetzt keine Schutzeinrichtung und ist nicht zum normalen Ausschalten gedacht. Nach dem Entriegeln darf die Maschine nicht von selbst anlaufen – es braucht einen eigenen Startbefehl.
Typischer Fehler: Den Not-Halt als normalen Aus-Taster benutzen oder ihn zustellen, sodass er im Notfall nicht erreichbar ist.
Nichts von selbst: Die Maschine bleibt stehen, bis die Ursache geklärt ist und bewusst ein neuer Startbefehl gegeben wird.
Das Korn schneidet. Die Bindung hält es. Eine weiche Scheibe gibt Körner leichter frei; eine harte hält sie stärker. Das ist nicht dieselbe Eigenschaft wie die Härte des Kornwerkstoffs.
Wenn stumpfe Körner zu lange festgehalten werden, reiben sie stärker. Eine passend weichere Scheibe kann wieder schneidfähige Körner freilegen. Zu weich bedeutet dagegen zu viel Scheibenverschleiß. Die Werkstoffhärte ist nur ein Auswahlmerkmal.
Gewollte Poren zwischen Korn und Bindung bieten Raum für Späne. Ein Lunker ist dagegen ein durch Erstarrungsschrumpfung entstandener Hohlraum in einem Gussstück. Sichtbare Risse oder Ausbrüche einer Scheibe sind keine normale Porenstruktur.
Eine Schleifscheibe trägt eine mehrteilige Schleifscheibenbezeichnung, zum Beispiel A 60 K 5 V: Schleifmittelart, Körnung, Härtegrad, Gefüge und Bindung in dieser Reihenfolge. Vor dem Einsatz sind Eignung, Zustand und zulässige Drehzahl beziehungsweise Umfangsgeschwindigkeit nach Herstellerangaben zu prüfen. Bei geeigneten keramisch gebundenen Schleifscheiben kann die vorgeschriebene Klangprobe Hinweise auf Anrisse geben; sie ist nicht auf alle Schleifkörper anwendbar und ersetzt weder Sichtprüfung noch weitere vorgeschriebene Prüfungen. Ein auffälliger Klang oder sichtbarer Schaden bedeutet: nicht verwenden.
Korund ist ein Schleifkornwerkstoff aus Aluminiumoxid.
Die Kornart ist am Etikett beziehungsweise in der Spezifikation zu prüfen; die Farbe allein identifiziert sie nicht sicher.
Korund wird für viele Stahlbearbeitungen eingesetzt. Kornart, Körnung und Bindung bestimmen gemeinsam das Verhalten.
Mini-Beispiel: Für eine Stahlfläche wird eine zum Werkstoff und Verfahren passende Korundscheibe ausgewählt.
Nicht jede Korundscheibe eignet sich für jeden Stahl oder für jedes NE-Metall. Eine Herstellerfreigabe für Werkstoff und Verfahren bleibt entscheidend.
Typischer Fehler: Alle weißen, braunen oder roten Scheiben allein anhand ihrer Farbe gleichsetzen.
Nein. Dazu gehören mindestens Abmessung, Körnung, Härtegrad, Bindung, Eignung und zulässige Geschwindigkeit.
Die Schleifscheibenhärte beschreibt den Widerstand gegen das Herauslösen der Schleifkörner aus dem Verbund.
Die Härtekennzeichnung lesen; durch bloßes Anschauen lässt sich der Härtegrad nicht zuverlässig bestimmen.
Passende Kornhaltewirkung ermöglicht Abtrag und begrenzt Verschleiß. „Weich“ beschreibt hier nicht einen weichen Kornwerkstoff.
Mini-Beispiel: Zwei Scheiben mit derselben Kornart können unterschiedlich leicht stumpfe Körner freigeben.
Eine zu harte Scheibe kann stumpfe Körner zu lange halten, eine zu weiche zu schnell verschleißen. Kontaktfläche und Prozess beeinflussen die Wahl.
Typischer Fehler: Für hartes Werkstück automatisch die härteste Scheibe bestellen.
Ja. Die Körner können sehr hart sein und trotzdem vergleichsweise leicht aus der Bindung freigegeben werden.
Die Körnung beschreibt die Größenklasse der Schleifkörner innerhalb eines festgelegten Kennzeichnungssystems.
Die Körnungsangabe verwenden; die vergrößerte Darstellung zeigt nur das Prinzip.
Gröbere Körner können größere Späne bilden; feinere Körner dienen häufig feineren Oberflächen. Das Ergebnis hängt auch von Prozess und Werkstoff ab.
Mini-Beispiel: Im selben üblichen F-Körnungssystem ist F46 gröber als F120.
Zahlen verschiedener Systeme nicht ungeprüft vergleichen. Eine kleine Rauheit entsteht nicht allein durch eine hohe Körnungszahl.
Typischer Fehler: Körnung, Scheibenhärte und Werkstückhärte als dieselbe Zahl behandeln.
Die Körnung beschreibt die Größenklasse; der Härtegrad beschreibt die Kornhaltewirkung.
Eine Trennscheibe ist ein rotierendes Schleifwerkzeug zum Trennen eines Werkstücks.
Eine typische Trennscheibe ist dünn; die zulässige Verwendung steht auf Kennzeichnung und Produktinformation.
Ein schmaler Schnitt trennt Material mit geringer Schnittbreite. Werkstoff, Maschine, Aufnahme und Scheibe müssen zusammenpassen.
Mini-Beispiel: Ein geeignetes Profil wird mit einer dafür freigegebenen Trennscheibe getrennt.
Eine nur zum Trennen bestimmte Scheibe nicht seitlich zum Flächenschleifen belasten. Sichtbar beschädigte Scheiben nicht einsetzen.
Typischer Fehler: Dünne Trennscheibe und Schruppscheibe beliebig gegeneinander austauschen.
Nein. Die zulässige Belastungsrichtung und Verwendung müssen eingehalten werden.
Eine Schruppscheibe ist ein Schleifwerkzeug für gröberen Materialabtrag bei zugelassener Flächenbearbeitung.
Typisch ist ein stärkerer Scheibenkörper; allein die Dicke ersetzt keine Kennzeichnungsprüfung.
Sie ist für ihre vorgesehenen Schleifbelastungen ausgelegt. Für die gewünschte Oberfläche kann danach ein anderes Feinbearbeitungswerkzeug erforderlich sein.
Mini-Beispiel: Ein überstehender Nahtbereich wird nach Bearbeitungsvorgabe mit einer geeigneten Schruppscheibe abgetragen.
Nur mit vorgesehener Schutzhaube, geeigneter Aufnahme und innerhalb der Produktgrenzen verwenden. Abtrag kontrollieren, um Untermaß und Überhitzung zu vermeiden.
Typischer Fehler: Eine schön aussehende Oberfläche mit Maßhaltigkeit gleichsetzen.
Wenn Maß, Form und Oberfläche nach der Zeichnung geprüft sind. Glanz allein genügt nicht.
Zylinderkopf und Senkkopf beschreiben die äußere Form. Innensechskant, Torx, PH und PZ beschreiben die Werkzeugaufnahme. Ein Senkkopf kann verschiedene Antriebe besitzen.
Beim Anziehen wird die Schraube elastisch gedehnt; die Vorspannkraft presst die Teile zusammen. Das geeignete Montageverfahren hängt von der Verbindung ab. Ein Drehmomentwert ohne Reibungs- und Bauteilangaben ist keine vollständige Vorgabe.
Bei M8 × 1,25 bezeichnet 8 den Nenndurchmesser in mm und 1,25 die Steigung in mm. Gewindeart, Durchmesser und Steigung der Gegenstücke müssen zusammenpassen. Schlüsselweite und Gewindegröße sind verschiedene Maße.
Der Schraubenkopf trägt meist eine zweiteilige Zahl wie 8.8, 10.9 oder 12.9. Die erste Zahl mal 100 ergibt näherungsweise die Zugfestigkeit in N/mm² (bei 8.8 also 800 N/mm²), das Produkt beider Zahlen mal 10 die Streckgrenze (bei 8.8 also 640 N/mm²). Muttern tragen eine eigene, meist einstellige Festigkeitskennzahl, die zur Schraube passen muss – das Ablesesystem unterscheidet sich vom zweiteiligen Schraubencode. Eine höhere Festigkeitsklasse ist nicht automatisch die bessere Wahl: Gewinde im Gegenstück, Sprödigkeit und die vorgesehene Vorspannkraft entscheiden mit.
Eine Zylinderkopfschraube besitzt einen zylindrischen Kopf mit ebener Auflagefläche.
Zylindrische Außenform; die Werkzeugaufnahme ist zusätzlich zu bestimmen.
Sie passt zu Verbindungen mit geeigneter planer Auflage und ausreichendem Platz für den Kopf.
Mini-Beispiel: Der Kopf sitzt auf einer ebenen Fläche oder in einer dafür gefertigten zylindrischen Senkung.
Eine konische Senkung ist keine passende Auflage für den ebenen Kopf. Eingriffslänge und Montagevorgaben beachten.
Typischer Fehler: Zylinderkopf mit Innensechskant gleichsetzen: Kopf und Antrieb sind getrennte Merkmale.
Eine in Durchmesser und Tiefe passende zylindrische Senkung mit geeigneter Auflage.
Eine Senkkopfschraube besitzt eine konische Auflage unter dem Kopf.
Der Kopf verjüngt sich zum Schaft; der benötigte Senkwinkel ergibt sich aus der Schraubenausführung.
Eine bündige Oberfläche ist sinnvoll, wenn ein vorstehender Kopf stören würde.
Mini-Beispiel: Ein passender Senkkopf schließt in einer geeigneten Kegelsenkung bündig mit der Oberfläche ab.
Die Senkung muss in Winkel und Größe zur Schraube passen. Dünne Teile können zu wenig Material für eine tiefe Senkung bieten.
Typischer Fehler: Mit mehr Drehmoment einen unpassenden Senkwinkel ausgleichen wollen.
Nur passende Winkel und Abmessungen schaffen die vorgesehene Auflage; sonst entstehen ungünstige Kontaktstellen.
Eine Sechskantschraube hat einen außenliegenden sechskantigen Kopf zur Werkzeugaufnahme.
Sechs äußere Schlüsselflächen, meist ebene Auflage unter dem Kopf.
Der außenliegende Antrieb lässt sich mit geeigneten Schlüsseln greifen, benötigt dafür aber Platz.
Mini-Beispiel: Eine zugängliche Maschinenverbindung wird mit passender Nuss oder passendem Ringschlüssel montiert.
Schlüsselweite passend wählen. Die Gewindegröße bestimmt nicht allein alle Abmessungen und Festigkeitseigenschaften.
Typischer Fehler: Eine zu große Nuss schräg ansetzen und dadurch Kanten abrunden.
Nein. Die Schlüsselweite beschreibt die Werkzeugaufnahme, der Nenndurchmesser das Gewinde.
Eine Sechskantmutter ist ein Verbindungselement mit Innengewinde und äußeren Schlüsselflächen.
Durchgehende Gewindebohrung und sechseckige Außenkontur.
Sie bildet das Gegenstück zur Schraube, wenn kein geeignetes Gewinde im Bauteil vorhanden ist.
Mini-Beispiel: Die passende Mutter wird nach Gewinde, Festigkeit und Einbausituation zur Schraube ausgewählt.
Gleicher Außendurchmesser oder gleiche Schlüsselweite beweisen kein passendes Gewinde. Durchmesser, Steigung und Gewindeart vergleichen.
Typischer Fehler: Eine schwergängige Mutter gewaltsam auf ein unpassendes Gewinde drehen.
Nein. Der Nenndurchmesser ist gleich, die Steigung aber verschieden.
Eine Klemmmutter erzeugt zusätzlich zum Gewindeeingriff ein Losdrehwiderstandsmoment durch ein Klemmteil.
Am Muster sitzt ein zusätzlicher Ring am Mutterende; andere Klemmmuttern können ganz aus Metall bestehen.
Das Klemmteil erschwert selbstständiges Drehen. Die notwendige Vorspannkraft muss trotzdem fachgerecht hergestellt werden.
Mini-Beispiel: Eine vorgeschriebene Mutter mit Kunststoffring wird unter Beachtung ihrer Temperatur- und Wiederverwendungsgrenzen eingesetzt.
Kunststoffring, Temperatur, Medien und Wiederverwendung müssen zur Montagevorgabe passen. Klemmwirkung ersetzt keine passende Verbindungsauslegung.
Typischer Fehler: Jede Klemmmutter beliebig oft wiederverwenden, ohne ihre Eignung zu prüfen.
Nein. Die Klemmreibung kann bereits vor der Anlage auftreten. Die Montagevorgabe entscheidet.
Eine Hutmutter ist eine Sechskantmutter mit geschlossener, gewölbter Kappe, die das Schraubenende abdeckt.
Unten ein Sechskant, oben eine runde Haube; das Gewinde ist nur von einer Seite zugänglich.
Schutz vor Verletzungen und vor Beschädigung des Gewindes, sauberes Aussehen.
Mini-Beispiel: An einem Geländer werden die Gewindeenden mit Hutmuttern abgedeckt, damit sich niemand an den Gewindespitzen verletzt.
Die Schraube darf nicht zu lang sein: Stößt ihr Ende innen an die Kappe, wird die Verbindung nicht gespannt.
Typischer Fehler: Eine zu lange Schraube verwenden – die Hutmutter sitzt scheinbar fest, drückt aber nur auf das Gewindeende statt die Teile zusammenzupressen.
Die Mutter liegt nicht auf dem Bauteil auf, obwohl sie sich nicht weiterdrehen lässt – das Schraubenende stößt innen an die Kappe.
Eine Flügelmutter hat zwei seitliche Flügel und wird von Hand ohne Werkzeug angezogen und gelöst.
Mutter mit zwei Flügeln, die man mit Daumen und Zeigefinger greift.
Schnelles Verstellen ohne Werkzeug, wenn eine Verbindung oft gelöst wird.
Mini-Beispiel: Ein verstellbarer Anschlag an einer Vorrichtung wird mit einer Flügelmutter von Hand festgeklemmt.
Nur für geringe Vorspannkräfte. Nicht für Schutzeinrichtungen, die sich nur mit Werkzeug öffnen lassen dürfen.
Typischer Fehler: Mit der Zange nachziehen, weil die Hand nicht genug Kraft hat – dann ist die Flügelmutter für diese Verbindung die falsche Wahl.
Feste trennende Schutzeinrichtungen dürfen sich nur mit Werkzeug lösen lassen, damit sie niemand einfach abnimmt. Eine Flügelmutter geht ohne Werkzeug auf.
Ein Gewindestift ist eine Schraube ohne Kopf mit Antrieb an der Stirnseite, meist Innensechskant; er kann ganz im Gewinde versenkt werden.
Kurzer Gewindebolzen ohne Kopf; an einem Ende der Innensechskant, am anderen eine Spitze, Kegelkuppe, Ringschneide oder ein Zapfen.
Er drückt auf ein Bauteil und hält es fest, ohne dass ein Kopf übersteht – etwa bei Stellringen, Naben oder Einstellungen.
Mini-Beispiel: Ein Stellring wird mit einem Gewindestift auf der Welle festgeklemmt.
Er überträgt nur begrenzte Kräfte. Bei höheren Drehmomenten ist eine formschlüssige Verbindung wie eine Passfeder besser.
Typischer Fehler: Einen Gewindestift mit flachem Ende auf eine glatte Welle setzen und mit Gewalt nachziehen, wenn sie durchrutscht – der Innensechskant reißt aus, die Verbindung bleibt schwach.
Er soll vollständig im Bauteil versinken, damit nichts übersteht – wichtig bei drehenden Teilen wie Stellringen.
Eine Stiftschraube hat an beiden Enden ein Gewinde: Das Einschraubende sitzt fest im Bauteil, auf das andere Ende kommt eine Mutter.
Gewindebolzen ohne Kopf mit zwei Gewindeabschnitten und meist glattem Mittelteil; die beiden Gewindeabschnitte können verschieden lang sein.
Das Innengewinde im Bauteil wird geschont, weil beim Lösen nur die Mutter gedreht wird – wichtig bei weichen Werkstoffen wie Aluminium.
Mini-Beispiel: Ein Gehäusedeckel aus Stahl wird mit Muttern auf Stiftschrauben befestigt, die im Aluminiumgehäuse sitzen; beim Abnehmen bleiben die Stiftschrauben im Gehäuse.
Das Einschraubende braucht eine zum Werkstoff passende Einschraubtiefe. Wo das Gegengewinde nicht geschont werden muss, ist eine einfache Schraubverbindung oft einfacher.
Typischer Fehler: Beim Lösen der Mutter die Stiftschraube mit herausdrehen – dann wird das Gewinde im Bauteil doch wieder belastet.
Das weichere Aluminiumgewinde wird nur einmal beim Eindrehen der Stiftschraube bewegt. Bei jedem späteren Öffnen wird nur die Mutter auf dem Stahlbolzen gedreht – das Gewinde im Gehäuse nutzt sich nicht ab.
Eine Blechschraube formt sich ihr Gewinde beim Eindrehen selbst in ein vorgebohrtes Blech; eine Mutter ist nicht nötig.
Spitzes oder abgeflachtes Ende, grobes Gewinde mit großer Steigung, oft Linsen- oder Senkkopf mit Kreuzschlitz.
Schnelle Montage in dünnen Blechen ohne Gewindeschneiden und ohne Mutter auf der Rückseite.
Mini-Beispiel: Eine Abdeckung wird mit Blechschrauben in vorgebohrte Löcher im Gehäuseblech geschraubt.
Das Kernloch muss zur Schraube und zur Blechdicke passen. Bei häufigem Lösen nutzt sich das Gewinde im Blech ab.
Typischer Fehler: Das Loch zu groß bohren – die Schraube greift nicht und dreht durch. Zu klein gebohrt reißt sie beim Eindrehen ab.
Das Gewinde formt sich nicht ausreichend ins Blech; die Schraube dreht durch und hält nicht.
Profil und Größe müssen passen. PH und PZ sind unterschiedliche Kreuzprofile. Ein kleinerer Bit, der sich irgendwie einstecken lässt, ist noch keine geeignete Wahl.
Eine Unterlegscheibe verteilt die Flächenpressung. Ein Sicherungsring sitzt in einer Nut und begrenzt axiale Bewegung. Beide ersetzen sich nicht gegenseitig.
Ein klassischer Federring ist keine universell wirksame Losdrehsicherung. Belastung, Setzen und Montagevorgaben entscheiden, welches Sicherungsprinzip geeignet ist.
PH- und PZ-Bits gibt es üblicherweise in den Größen 0 bis 4, Torx-Bits als T-Nummern etwa von T6 bis T100. Eine größere Zahl bedeutet ein größeres Profil, aber keinen direkt ablesbaren Millimeterwert. Innensechskant wird dagegen meist direkt als Schlüsselweite in mm angegeben. Die passende Größe steht in der Regel auf der Schraubenverpackung oder muss durch Ausprobieren mit einem eng anliegenden Bit bestimmt werden.
Pozidriv ist ein Kreuzschlitz-Antriebsprofil mit zusätzlichen Merkmalen gegenüber Phillips.
PZ zeigt typischerweise vier zusätzliche Markierungen zwischen den Hauptarmen. PH hat diese Kennzeichnung gewöhnlich nicht.
Ein passender Antrieb überträgt das Drehmoment an den vorgesehenen Kontaktflächen und verringert Beschädigungen.
Mini-Beispiel: Ein PZ2-Bit wird für einen passenden PZ2-Antrieb verwendet, nicht allein deshalb, weil beide kreuzförmig aussehen.
Profil und Größe müssen übereinstimmen. PH2 und PZ2 sind nicht austauschbare Bezeichnungen.
Typischer Fehler: Nur nach der Kreuzform auswählen und die Zusatzmarkierungen ignorieren.
Pozidriv. Danach die richtige Größe prüfen; das äußere Erscheinungsbild allein ersetzt keine sichere Zuordnung.
Ein Innensechskant ist eine sechseckige Vertiefung zur Drehmomentübertragung durch ein passendes Werkzeug.
Sechs gerade Innenflächen; die Größe bezeichnet die passende Schlüsselweite.
Das Werkzeug greift im Kopf an und benötigt seitlich wenig Platz.
Mini-Beispiel: Eine Zylinderkopfschraube wird mit dem passenden Innensechskantschlüssel betätigt.
Werkzeug vollständig ansetzen; ein verschlissenes oder zu kleines Werkzeug beschädigt das Profil. Kugelköpfe haben eigene Einsatzgrenzen.
Typischer Fehler: Zoll- und metrische Größen austauschen, weil sie annähernd passen.
Nein. Die Kopfform legt den Antrieb nicht zwingend fest.
Ein Innensechsrund-Antrieb hat sechs gerundete Lappen zur Drehmomentübertragung.
Sechs gerundete Ausbuchtungen statt sechs gerader Flächen.
Die passenden Flächen übertragen das Drehmoment. Gute Passung ist auch hier Voraussetzung für geringe Beschädigung.
Mini-Beispiel: Ein zum Schraubenprofil passender Torx-Bit wird in der vorgeschriebenen Größe eingesetzt.
Torx, andere Sechsrundvarianten und Sicherheitsprofile nicht ohne Prüfung gleichsetzen. Ein Torx-Bit ersetzt keinen Innensechskantschlüssel.
Typischer Fehler: Ein ähnlich aussehendes Profil mit Gewalt passend machen.
Die Kontaktgeometrie ist verschieden: gerade Flächen stehen gerundeten Lappen gegenüber.
Eine Unterlegscheibe vergrößert die Auflagefläche unter Schraubenkopf oder Mutter.
Flacher geschlossener Ring; Innen- und Außendurchmesser sowie Dicke sind zu prüfen.
Sie kann die Flächenpressung verringern und die Auflage schützen. Härte und Abmessungen müssen zur Verbindung passen.
Mini-Beispiel: Eine geeignete Scheibe verteilt die Auflagekraft auf einen größeren Bereich eines Bauteils.
Eine beliebige weiche Scheibe kann sich setzen. Eine normale Unterlegscheibe ist keine eigenständige Losdrehsicherung.
Typischer Fehler: Jeden flachen Ring als Sicherung gegen Losdrehen bezeichnen.
Nein. Ihre Hauptaufgabe ist die Auflage und Lastverteilung.
Ein klassischer Federring ist ein geschlitzter, axial versetzter Ring unter einer Schraubverbindung.
Der Ring ist an einer Stelle offen; seine Enden liegen in verschiedenen Höhen.
Er kommt in älteren oder ausdrücklich vorgesehenen Verbindungen vor. Seine Wirkung muss zur konkreten Verbindung bewertet werden.
Mini-Beispiel: Im Vergleich wird ein Federring von einem axialen Sicherungsring für eine Wellennut unterschieden.
Kein allgemeiner Nachweis für eine sichere Losdrehsicherung; bei hohen Vorspannkräften kann er weitgehend flachgedrückt werden.
Typischer Fehler: Federring und Sicherungsring für eine Nut als austauschbare Bauteile ansehen.
Nein. Ein Sicherungsring hält Bauteile axial in einer dafür ausgelegten Nut; der Federring erfüllt diese Formschlussaufgabe nicht.
Ein Sicherungsring begrenzt axiale Bewegung, indem er in einer dafür vorgesehenen Nut sitzt.
Offener Ring mit Montageösen im Muster; Innenringe für Bohrungen besitzen eine andere passende Ausführung.
Nut und Ring bilden einen axialen Anschlag. Ringtyp, Belastungsrichtung, Nutmaße und Montagezustand müssen passen.
Mini-Beispiel: Ein passender Außenring hält ein Bauteil auf einer Welle an seiner vorgesehenen Position.
Ein überdehnter oder nicht vollständig sitzender Ring ist keine zuverlässige Sicherung. Passendes Werkzeug und Augenschutz nach Arbeitsvorgabe benutzen.
Typischer Fehler: Nur den Wellendurchmesser beachten und Nut oder Ringtyp ignorieren.
Nein. Dieses Muster begrenzt axiale Bauteilbewegung auf einer Welle.
Ein Zylinderstift legt die Lage zweier Teile genau fest; die Schrauben daneben pressen sie zusammen. Stifte nehmen Querkräfte auf, Schrauben erzeugen die Vorspannkraft.
Die Passfeder sitzt in der Wellennut und greift in die Nabennut. Das Drehmoment wird über ihre Seitenflächen formschlüssig übertragen; in axialer Richtung muss die Nabe zusätzlich gesichert werden.
Vollniete bekommen beim Nieten einen Schließkopf, Blindniete werden von einer Seite gesetzt. Beide sind unlösbare Verbindungen – zum Lösen wird der Kopf abgebohrt oder abgetrennt.
Splint und Spannstift sichern einfach und preiswert: Der Splint wird aufgebogen, der Spannstift hält durch seine Federkraft in der Bohrung.
Ein Zylinderstift ist ein genau gefertigter Stift, der in Passbohrungen zwei Bauteile in ihrer Lage zueinander festlegt.
Glatter, zylindrischer Stift mit leicht angefasten oder gerundeten Enden, oft gehärtet und geschliffen.
Die Lage der Bauteile ist reproduzierbar festgelegt; Querkräfte nimmt der Stift auf statt der Schrauben.
Mini-Beispiel: Zwei Gehäusehälften werden mit zwei Zylinderstiften ausgerichtet und dann verschraubt; nach dem Zerlegen passen sie wieder genau zusammen.
Die Bohrung muss passend gerieben sein. In einer einfach gebohrten Bohrung mit Spiel richtet er nichts aus.
Typischer Fehler: Den Stift in eine nur gebohrte Bohrung mit Spiel stecken – die Teile können sich verschieben, die Ausrichtung geht verloren.
Die Schraubenlöcher haben Spiel. Stifte in geriebenen Bohrungen legen die genaue Lage fest – auch nach dem Zerlegen.
Ein Spannstift ist eine längs geschlitzte Hülse aus Federstahl. Er ist etwas dicker als die Bohrung, wird hineingetrieben und klemmt sich durch seine Federkraft fest.
Rohrförmiger Stift mit durchgehendem Längsschlitz und angefasten Enden.
Einfache, preiswerte Verbindung in gebohrten Löchern – eine geriebene Passbohrung ist nicht nötig.
Mini-Beispiel: Ein Handrad wird mit einem Spannstift quer durch Nabe und Welle gesichert.
Er legt die Lage nicht so genau fest wie ein Zylinderstift und ist für hohe Kräfte nur begrenzt geeignet.
Typischer Fehler: Einen dünneren Spannstift nehmen, weil er leichter hineingeht – ohne Übermaß klemmt er nicht und fällt heraus.
Er ist dicker als die Bohrung und federt beim Eintreiben zusammen. Seine Federkraft gleicht die Toleranz der gebohrten Bohrung aus.
Ein Splint ist ein zusammengelegter Halbrunddraht mit Öse. Er wird durch eine Querbohrung gesteckt und an den Enden aufgebogen, damit ein Teil nicht herausfallen oder sich nicht losdrehen kann.
Zwei aneinanderliegende Drahtschenkel mit runder Öse; ein Schenkel ist meist etwas länger.
Preiswerte, gut sichtbare Sicherung, die sich ohne Spezialwerkzeug prüfen und erneuern lässt.
Mini-Beispiel: Eine Kronenmutter an einer Achse wird mit einem Splint durch die Querbohrung im Bolzen gegen Losdrehen gesichert.
Ein Splint sichert nur, er trägt keine großen Kräfte. Nach dem Ausbau wird er nicht wiederverwendet.
Typischer Fehler: Einen schon aufgebogenen Splint gerade biegen und wieder einsetzen – beim erneuten Aufbiegen kann er brechen.
Er wurde beim Einbau gebogen. Erneutes Geradebiegen und Aufbiegen schwächt den Draht – er kann brechen, und die Sicherung fällt aus.
Eine Passfeder ist ein prismatisches Stahlteil, das in Nuten von Welle und Nabe sitzt und das Drehmoment formschlüssig überträgt.
Flaches Rechteckprofil mit runden oder geraden Enden (Form A: beide Enden rund); dazu eine passende Nut in der Welle.
Formschlüssige, lösbare Welle-Nabe-Verbindung: Die Nabe lässt sich abziehen, das Drehmoment wird trotzdem sicher übertragen.
Mini-Beispiel: Eine Riemenscheibe wird über eine Passfeder von der Motorwelle mitgenommen und axial mit Scheibe und Schraube gesichert.
Sie sichert die Nabe nicht in axialer Richtung – dafür braucht es z. B. Sicherungsring, Schraube oder Stellring. Bei sehr hohen oder stoßartigen Drehmomenten sind andere Welle-Nabe-Verbindungen besser.
Typischer Fehler: Eine ausgeschlagene Passfeder weiterverwenden – sie hat Spiel in der Nut, und Nut und Feder schlagen weiter aus.
Nein. Sie überträgt das Drehmoment über ihre Seitenflächen; axial muss die Nabe zusätzlich gesichert werden.
Ein Halbrundniet ist ein Vollniet mit halbrundem Setzkopf; der Schließkopf wird beim Nieten aus dem überstehenden Schaftende geformt.
Glatter Schaft ohne Gewinde, an einem Ende ein halbkugelförmiger Kopf.
Beim Kaltnieten entsteht eine unlösbare Verbindung ohne Wärmeeinfluss – auch für Werkstoffe, die man nicht schweißen kann.
Mini-Beispiel: Zwei Flachstahlstreifen eines Gitters werden mit Halbrundnieten verbunden; der Schließkopf wird mit dem Kopfmacher (Döpper) geformt.
Man braucht Zugang von beiden Seiten. Zum Lösen muss der Kopf abgebohrt oder abgetrennt werden.
Typischer Fehler: Den Schaft zu kurz wählen – der Schließkopf wird zu klein und hält nicht. Als Faustregel steht der Schaft für einen Halbrundkopf etwa das 1,5-Fache des Nietdurchmessers über.
Verschiedene Metalle bilden mit Feuchtigkeit ein galvanisches Element; das unedlere Metall korrodiert.
Ein Blindniet wird von einer Seite gesetzt: Ein Dorn zieht das hintere Ende der Niethülse zu einem Schließkopf auf und reißt dann an einer Sollbruchstelle ab.
Hülse mit Kopf und einem langen Dorn, der aus dem Kopf ragt; gesetzt: hinten aufgeweiteter Schließkopf, Dorn abgerissen.
Ideal, wenn nur eine Seite zugänglich ist; schnell mit der Blindnietzange gesetzt.
Mini-Beispiel: Ein Typenschild wird mit Blindnieten an einem Hohlprofil befestigt, an dessen Rückseite man nicht herankommt.
Bohrung und Klemmbereich müssen passen (Bohrung meist Nietdurchmesser + 0,1 mm). Für hohe Zugkräfte sind Vollniete oder Schrauben besser.
Typischer Fehler: Einen zu kurzen Niet für die Gesamtdicke nehmen – der Schließkopf bildet sich nicht richtig aus, und der Niet hält nicht.
Der lange Dorn ragt noch aus dem Kopf. Nach dem Setzen ist er abgerissen und die Hülse hinten aufgeweitet.
Ein Spreizdübel ist eine Kunststoffhülse, die sich beim Eindrehen der Schraube im Bohrloch aufspreizt und so in Beton oder Mauerwerk hält.
Kunststoffhülse mit Spreizzungen und Rippen, oft mit Sperrzungen gegen Mitdrehen.
Holz- und Spanplattenschrauben halten nicht direkt in Stein oder Beton; der Dübel leitet die Kraft über Reibung und Formschluss in den Untergrund.
Mini-Beispiel: Ein kleiner Wandverteiler wird mit Spreizdübeln und passenden Schrauben an einer Betonwand befestigt.
Bohrlochdurchmesser, Schraubendurchmesser und Schraubenlänge müssen zum Dübel passen. Für Lochziegel, Porenbeton oder Gipskarton gibt es eigene Dübel. Vor dem Bohren mit einem Leitungssuchgerät und nach Plan prüfen, ob in der Wand Strom-, Gas- oder Wasserleitungen liegen.
Typischer Fehler: Das Bohrloch zu groß bohren – der Dübel dreht mit und hält nicht. Bleibt Bohrmehl im Loch, geht der Dübel nicht ganz hinein und hält schlechter.
Nur dann spreizt sich der Dübel auf ganzer Länge. Eine zu kurze Schraube lässt das Dübelende ungespreizt – der Halt ist viel geringer.
Beim Formschluss greifen Formen ineinander, etwa Zähne. Beim Reibschluss übertragen angepresste Flächen Kräfte, etwa beim Flachriemen. Fehlende Spannung und Verschleiß haben deshalb unterschiedliche Folgen.
Für ein einfaches Zahnradpaar gilt hier i = n₁/n₂ = z₂/z₁. 20 Zähne treiben 40 Zähne: i = 2 und der Abtrieb dreht halb so schnell. Zwei außenverzahnte Räder drehen gegensinnig.
Zu geringe Riemenspannung kann Schlupf oder Überspringen begünstigen, zu hohe Spannung Lager und Riemen überlasten. Prüfe Zustand, Ausrichtung und die vorgegebene Spannung gemeinsam.
Zahnriemen tragen ein eigenes Riemenprofil mit fester Teilung, zum Beispiel HTD 5M für 5 mm Teilung, also 5 mm von Zahnmitte zu Zahnmitte. Keilriemen werden nach Querschnittsprofil unterschieden, etwa Z, A, B oder C. Rollenketten tragen eine Kennzahl wie 08B-1, die Teilung, Reihe und Anzahl der Stränge beschreibt. In jedem Fall muss die Bezeichnung von Riemen oder Kette zur Riemenscheibe beziehungsweise zum Kettenrad passen – Ähnlichkeit allein reicht nicht.
Ein Stirnrad besitzt Zähne am Umfang und kann Bewegung zwischen parallelen Achsen übertragen.
Zähne liegen am zylindrischen Umfang; im Beispiel sind die Achsen parallel.
Direkter Zahneingriff ermöglicht eine definierte Übersetzung ohne Reibschlupf.
Mini-Beispiel: Ein außenverzahntes Rad mit 20 Zähnen treibt ein Rad mit 40 Zähnen.
Zahnform, Modul, Abstand, Schmierung und Belastung müssen zusammenpassen. Formschluss bedeutet nicht automatisch spielfrei.
Typischer Fehler: Aus größeren Außendurchmessern allein eine genaue Übersetzung errechnen, ohne Zähnezahlen zu prüfen.
300 U/min, weil n₂ = 600 · 20 / 40.
Ein Kegelrad besitzt seine Verzahnung auf einer kegelförmigen Grundgestalt.
Die Zahnradgestalt verjüngt sich zum Kegel; im normalen Kegelradpaar schneiden sich die Achsen.
Es eignet sich zur Kraftübertragung zwischen sich schneidenden Achsen. Der Achswinkel ist konstruktiv festgelegt.
Mini-Beispiel: Ein geeignetes Kegelradpaar lenkt eine Drehbewegung beispielsweise um 90° um.
Nicht jedes Paar hat 90° Achswinkel oder die Übersetzung 1:1. Lagerung und axiale Kräfte gehören zur Auslegung.
Typischer Fehler: Kegelrad und Stirnrad nur nach der Größe gleichsetzen.
Nein. Der Achswinkel und das Zähnezahlverhältnis sind unterschiedliche Eigenschaften.
Ein Zahnriemen überträgt Bewegung durch das Eingreifen seiner Zähne in passende Riemenscheiben.
Regelmäßige Zähne auf der Innenseite; Teilung und Zahnprofil gehören zur Paarung.
Formschluss ermöglicht synchrones Übertragen über einen Achsabstand.
Mini-Beispiel: Zwei geeignete Zahnriemenscheiben halten bei richtiger Auslegung ihr vorgegebenes Drehzahlverhältnis.
Bei falscher Spannung, Überlast oder beschädigten Zähnen kann der Riemen überspringen. Auch formschlüssige Antriebe benötigen Kontrolle.
Typischer Fehler: Beliebige Zahnriemen mit gleicher Breite als gleichwertig ansehen.
Zähne greifen ineinander; der Keilriemen überträgt hauptsächlich über Reibung an seinen Flanken.
Ein Keilriemen überträgt Kräfte über Reibung zwischen seinen Flanken und der Riemenscheibennut.
Trapezförmiger Querschnitt; die Flanken liegen an den passenden Nutseiten an.
Der Keileffekt unterstützt die reibschlüssige Kraftübertragung.
Mini-Beispiel: Ein geeigneter Keilriementrieb bewegt einen Lüfter über zwei Scheiben.
Der Riemen darf bei der vorgesehenen Paarung nicht bloß am Nutgrund tragen. Spannung und Scheibenverschleiß beeinflussen die Funktion.
Typischer Fehler: Bei Rutschen ohne Ursachenprüfung immer stärker nachspannen.
Zum Beispiel Verschmutzung, Verschleiß oder eine unpassende Paarung. Die Ursache muss geprüft werden.
Ein Flachriemen ist ein bandförmiges Zugmittel, das auf geeigneten Scheiben reibschlüssig überträgt.
Breiter, flacher Querschnitt ohne die Zahngeometrie eines Zahnriemens.
Er kann bei geeigneter Auslegung ruhig laufen und größere Achsabstände überbrücken.
Mini-Beispiel: Ein Flachriementrieb überbrückt einen Achsabstand zwischen zwei Wellen.
Für die Kraftübertragung braucht es passende Reibverhältnisse und Spannung. Bei Schlupf ist das Drehzahlverhältnis nicht mehr allein geometrisch bestimmt.
Typischer Fehler: Flachen Riemen wegen seiner glatten Fläche für formschlüssig halten.
Nein. Reibschlüssige Übertragung kann gleiten; Betrieb und Auslegung sind zu berücksichtigen.
Eine Rollenkette überträgt Zugkräfte durch gelenkige Glieder, die in ein passendes Kettenrad eingreifen.
Wiederkehrende Laschen, Bolzen und Rollen bilden eine gelenkige Kette.
Der formschlüssige Eingriff überträgt Bewegung über einen Achsabstand.
Mini-Beispiel: Ein Kettentrieb verbindet zwei parallele Wellen mit passenden Kettenrädern.
Passende Teilung, Ausrichtung, Schmierung und Spannung prüfen. Gelenkverschleiß kann die wirksame Kettenlänge vergrößern.
Typischer Fehler: Nur die Kette austauschen und stark verschlissene Kettenräder ungeprüft weiterverwenden.
Spiel und Verschleiß in den Gelenken vergrößern die wirksamen Abstände unter Zug; die Laschen müssen dafür nicht plastisch länger werden.
Im Wälzlager rollen Kugeln oder Rollen zwischen den Ringen – wenig Reibung, genormte Größen. Im Gleitlager gleitet die Welle in einer Buchse auf einem Schmierfilm oder einer Gleitschicht – unempfindlich gegen Stöße und platzsparend.
Ein O-Ring dichtet meist zwischen ruhenden Teilen. Ein Radial-Wellendichtring dichtet an der drehenden Welle; seine Dichtlippe braucht eine glatte, unbeschädigte Lauffläche und Schmierung.
Elastische Kupplungen verbinden Motor- und Arbeitswelle, dämpfen Stöße und gleichen kleine Fluchtungsfehler aus. Die Wellen müssen trotzdem sorgfältig ausgerichtet werden.
Ein Rillenkugellager ist ein Wälzlager mit einer Reihe Kugeln, die in Laufrillen zwischen Innen- und Außenring rollen. Es nimmt radiale und begrenzt axiale Kräfte auf.
Zwei Ringe, dazwischen sichtbare Kugeln oder seitliche Deck- bzw. Dichtscheiben; Kennzeichnung auf dem Ring, z. B. 6204.
Geringe Reibung, genormte Abmessungen, mit Fettfüllung und Abdichtung wartungsarm.
Mini-Beispiel: Die Welle eines Elektromotors läuft in zwei abgedichteten Rillenkugellagern 6204-2RS.
Bei großen Stoßlasten oder hohen Axialkräften passen andere Lagerbauarten besser. Die Montagekraft darf nie über die Kugeln laufen.
Typischer Fehler: Beim Aufpressen auf die Welle auf den Außenring schlagen – die Kraft geht über die Kugeln, die Laufbahnen bekommen Eindrücke.
Der Innenring hat den festen Sitz auf der Welle. Drückt man auf den Außenring, läuft die Kraft über die Kugeln und beschädigt die Laufbahnen.
Eine Gleitlagerbuchse ist ein Lager ohne Wälzkörper: Die Welle gleitet in der Buchse auf einem Schmierfilm oder einer gleitfähigen Schicht.
Glatte Hülse, oft aus Bronze, Kunststoff oder Sinterwerkstoff, manchmal mit Bund und Schmiernuten.
Unempfindlich gegen Stöße, leise, platzsparend und gut geeignet für langsame Dreh- und Schwenkbewegungen.
Mini-Beispiel: Der Drehpunkt eines Hebels läuft in einer Bundbuchse aus Bronze, die über einen Schmiernippel gefettet wird.
Ohne passende Schmierung verschleißt sie schnell bis zum Fressen. Wo hohe Drehzahlen bei wenig Wartung gefragt sind, sind Wälzlager oft die bessere Wahl.
Typischer Fehler: Eine Bronzebuchse ohne Schmierung laufen lassen – sie frisst. Ohne Nachschmieren kommen nur dafür ausgelegte selbstschmierende Buchsen aus, z. B. ölgetränkte Sinterbronze oder geeignete Kunststoffbuchsen.
Die Last verteilt sich auf eine große Fläche, und es gibt keine Wälzkörper, die in die Laufbahn drücken können.
Ein Radial-Wellendichtring dichtet an einer drehenden Welle ab: Eine elastische Dichtlippe liegt, von einer Ringfeder angedrückt, auf der Welle auf.
Ring mit Gummi- oder Metallaußenmantel, innen eine Dichtlippe mit kleiner Schraubenzugfeder; oft eine zusätzliche Staublippe.
Er hält Schmierstoff im Gehäuse und Schmutz draußen, obwohl sich die Welle dreht.
Mini-Beispiel: An der Abtriebswelle eines Getriebes hält ein Wellendichtring das Öl im Gehäuse.
Die Welle muss an der Lauffläche glatt und riefenfrei sein. Die Dichtlippe mit der Feder zeigt zu dem Raum, der abgedichtet wird – meist zum Öl.
Typischer Fehler: Den Dichtring über eine scharfkantige Passfedernut schieben – die Lippe wird eingeschnitten, das Getriebe leckt.
Die Lippe ist so geformt, dass sie bei drehender Welle Öl zurück ins Gehäuse fördert; die Feder hält sie dabei gleichmäßig an der Welle. Falsch herum eingebaut fördert sie Öl nach außen – der Ring leckt.
Ein O-Ring ist ein Dichtring mit kreisrundem Querschnitt aus Elastomer. Er wird in einer Nut verpresst und dichtet so ab.
Geschlossener Gummiring mit rundem Querschnitt; bezeichnet nach Innendurchmesser × Schnurstärke, z. B. 20 × 2.
Einfache, platzsparende Dichtung für ruhende Teile, in Druckluft- und Hydraulikanlagen.
Mini-Beispiel: Ein Anschlussstück einer Druckluftleitung dichtet mit einem O-Ring in seiner Nut.
Der Werkstoff muss zum Medium und zur Temperatur passen, z. B. NBR für Mineralöl. Für eine drehende Welle ist er in der Regel nicht gedacht.
Typischer Fehler: Den O-Ring trocken über ein scharfkantiges Gewinde schieben – er wird beschädigt. Vor der Montage leicht mit passendem Fett benetzen und Kanten abdecken.
20 mm Innendurchmesser und 2 mm Schnurstärke, also der Durchmesser des runden Querschnitts.
Eine elastische Klauenkupplung verbindet zwei Wellen über zwei Naben mit Klauen, zwischen denen ein elastischer Zahnkranz liegt.
Zwei Metallnaben mit ineinandergreifenden Klauen, dazwischen ein farbiger Kunststoffstern.
Sie überträgt das Drehmoment formschlüssig, dämpft Stöße und gleicht kleine Fluchtungsfehler aus; sie ist steckbar und einfach zu montieren.
Mini-Beispiel: Ein Elektromotor treibt über eine Klauenkupplung eine Pumpe an; der Zahnkranz dämpft die Stöße beim Anlauf.
Prüfen und Ausrichten nur im sicheren Zustand: Antrieb freigeschaltet und gegen Wiedereinschalten gesichert, Kupplungsschutz danach wieder montieren. Sie ersetzt kein sorgfältiges Ausrichten. Ist der Zahnkranz verschlissen, haben die Klauen Spiel und schlagen aufeinander.
Typischer Fehler: Die Wellen nur grob ausrichten und sich auf den elastischen Zahnkranz verlassen – er verschleißt schnell, und die Lager werden zusätzlich belastet.
Einen zu großen Fluchtungsfehler oder Überlast. Erst die Ursache prüfen und neu ausrichten, dann den Zahnkranz ersetzen.
Zuerst die geforderte Form bestimmen: Bohrung, Senkung, Gewinde, Nut, Planfläche oder Drehfläche. Danach Maß, Oberfläche, Werkstoff, Zugänglichkeit und Aufspannung prüfen. Ein ähnlich aussehendes Werkzeug erfüllt nicht automatisch dieselbe Aufgabe.
Bohren stellt die Bohrung her; Reiben bearbeitet eine vorhandene Bohrung mit kleinem Aufmaß fein nach. Kegelsenken erzeugt eine konische, Flachsenken eine ebene Auflage. Schruppen lässt bei Bedarf Material für das nachfolgende Schlichten stehen.
Werkzeugdurchmesser, Schneidstoff, Schneidengeometrie, Aufnahme und Schnittwerte müssen zum Auftrag passen. Werkstück sicher spannen; messen und Späne entfernen erst im vorgesehenen sicheren Zustand. Die folgenden Maße sind erklärte Lernbeispiele, keine allgemeinen Einstellwerte.
Werkzeuge tragen meist ein Kurzzeichen für den Schneidstoff, zum Beispiel HSS oder HSS-Co für Schnellarbeitsstahl oder HM für Hartmetall – das ist kein Stahl, sondern ein gesinterter Werkstoff. Wendeschneidplatten tragen zusätzlich einen mehrstelligen Wendeschneidplattencode, zum Beispiel CNMG120408: die Stellen stehen der Reihe nach für Plattenform, Freiwinkel, Toleranzklasse, Spanbrecher beziehungsweise Befestigungsart, Schneidkantenlänge, Dicke und Eckenradius. Das ist ein vereinfachtes Lernbeispiel nach dem verbreiteten ISO-Schema, keine vollständige Wiedergabe der aktuellen Norm – die genaue Bedeutung jeder Stelle steht im Herstellerkatalog oder in der jeweils gültigen Ausgabe von ISO 1832.
Mehrschneidiges Bohrwerkzeug mit spiralförmigen Nuten.
Der typische Spiralbohrer hat zwei Hauptschneiden an der Spitze, eine Querschneide in der Mitte und gewendelte Nuten für die Spanabfuhr.
Er stellt runde Bohrungen her. Spitzengeometrie und Spanräume müssen zu Werkstoff, Bohrtiefe und geforderter Bearbeitung passen.
Mini-Beispiel: Eine Durchgangsbohrung wird vorgebohrt. Soll sie später gerieben werden, bleibt das für diesen Auftrag festgelegte Reibaufmaß stehen.
Eine eng tolerierte Passbohrung wird nicht allein deshalb maßhaltig, weil der Nenndurchmesser auf dem Bohrer steht. Bei hohen Anforderungen kann eine anschließende Feinbearbeitung nötig sein.
Typischer Fehler: Für eine nachfolgend geriebene Bohrung bereits auf Fertigmaß bohren und damit das vorgesehene Aufmaß entfernen.
Die Spitze läuft kegelförmig aus. Der Bereich nahe der Spitze hat noch nicht den vollen Bohrungsdurchmesser; die Zeichnung muss eindeutig gelesen werden.
Werkzeug zum Herstellen einer konischen Senkung.
Der schneidende Teil läuft kegelförmig zu. Schneidkanten und Spanräume unterbrechen die Kegelfläche.
Er erzeugt konische Schraubenkopfaufnahmen oder bearbeitet eine Bohrungskante. Zum Entgraten wird nur der dafür vorgesehene kleine Kantenabtrag erzeugt.
Mini-Beispiel: Ein Schraubenkopf mit 90° Kegelwinkel soll bündig sitzen. Dazu werden Senkwinkel, Senkdurchmesser und Tiefe passend zum Kopf festgelegt.
Für einen Zylinderkopf mit ebener Unterseite ist eine konische Senkung keine passende plane Auflage. Nicht jeder Senker hat denselben Winkel.
Typischer Fehler: Immer weiter senken, bis der Kopf irgendwie verschwindet: Eine zu große Senkung schwächt die Auflage und lässt den Kopf zu tief sitzen.
Nein. Es gibt verschiedene Winkel. Die passende Geometrie ergibt sich aus Zeichnung, Schraubenkopf und Werkzeugkennzeichnung.
Ein Flachsenker erzeugt eine zylindrische Senkung mit ebener Grundfläche.
Die Stirnschneiden bilden eine ebene Auflage. Das gezeigte Muster besitzt einen Führungszapfen, der in die vorhandene Bohrung greift.
Die Senkung nimmt einen Kopf mit flacher Unterseite auf. Ein passender Führungszapfen richtet den Senker zur vorhandenen Bohrung aus.
Mini-Beispiel: Eine Zylinderkopfschraube soll unter der Bauteiloberfläche aufliegen. Eine passende Flachsenkung schafft die ebene Kopfauflage und den nötigen Freiraum.
Für eine konische Kopfauflage ist der Flachsenker nicht die richtige Form. Ein unpassender Führungszapfen kann klemmen oder zu wenig führen.
Typischer Fehler: Nur den Kopfdurchmesser beachten und Senktiefe, Restwand sowie benötigten Werkzeugzugang übersehen.
Die ebene Grundfläche trägt die Kopfunterseite. Die zylindrische Mantelfläche schafft seitlichen Freiraum.
Mehrschneidiges Werkzeug zum Reiben.
Mehrere Schneiden liegen am Umfang; am vorderen Anschnitt wird der Hauptteil des kleinen Aufmaßes abgetragen. Das Muster zeigt gerade Nuten und einen kurzen Anschnitt.
Sie verbessert Maß und Oberfläche einer passend vorgearbeiteten Bohrung. Das zulässige Aufmaß wird passend zu Werkzeug, Durchmesser und Werkstoff festgelegt.
Mini-Beispiel: Für ein Lernbeispiel sind 9,8 mm Vorbohrung und 10,0 mm Fertigdurchmesser vorgegeben. Das ergibt 0,2 mm Aufmaß am Durchmesser, also 0,1 mm je Seite.
Sie bohrt nicht ins volle Material und korrigiert eine stark verlaufene oder falsch positionierte Bohrung nicht zuverlässig. Ein zu großes Loch kann sie nicht wieder verkleinern.
Typischer Fehler: Das Durchmesseraufmaß mit dem Aufmaß je Seite verwechseln oder einen Beispielwert pauschal für alle Durchmesser übernehmen.
Nein. Reiben trägt nur zusätzlich Material ab. Eine Bohrung, die schon über dem Höchstmaß liegt, wird dadurch nicht wieder kleiner.
Ein Gewindebohrer schneidet ein Innengewinde in eine vorgebohrte Kernlochbohrung.
Auf dem Arbeitsteil sind ein Gewindeprofil, ein Anschnitt und Nuten zur Spanaufnahme beziehungsweise Spanführung erkennbar.
Er stellt ein zur Schraube passendes Innengewinde her. Gewindeart, Durchmesser, Steigung sowie Durchgangs- oder Sackloch bestimmen die geeignete Ausführung.
Mini-Beispiel: Für ein geschnittenes M6 × 1-Gewinde ergibt die Näherung 6 − 1 = 5 mm. Die tatsächliche Kernlochwahl richtet sich nach Werkzeug- und Werkstoffvorgabe.
Ein Gewindeformer verdrängt Material und braucht eine andere Kernlochauslegung. Für ein Sackloch müssen Anschnitt, nutzbare Gewindetiefe und Spanraum berücksichtigt werden.
Typischer Fehler: Kernloch auf Gewindenenndurchmesser bohren oder beim Sackloch nutzbare Gewindetiefe mit Bohrtiefe gleichsetzen.
Nein. Formen und Schneiden sind unterschiedliche Verfahren. Für den Former wird das Kernloch nach dessen Vorgabe festgelegt.
Fräswerkzeug mit zylindrischem Schaft.
Der Schaft dient zum Spannen. Am Arbeitsteil liegen mehrere Umfangsschneiden und, je nach Ausführung, Stirnschneiden. Die Prinzipzeichnung zeigt einen flachstirnigen Fräser.
Er bearbeitet beispielsweise Nuten, Taschen und Schultern. Schneidendurchmesser, Schneidenlänge und erreichbare Kontur bestimmen die Auswahl.
Mini-Beispiel: Ein für die Aufgabe geeigneter Schaftfräser bearbeitet eine zugängliche Außenfläche eines Halters.
Nicht jeder Schaftfräser darf senkrecht ins volle Material eintauchen. Stirngeometrie und zulässige Eintauchstrategie prüfen. Eine scharfe senkrechte Innenecke (in der Draufsicht) entsteht mit einem runden Fräser nicht; der kleinste Eckenradius ist sein Werkzeugradius.
Typischer Fehler: Fräserdurchmesser mit frei wählbarem Inneneckenradius verwechseln oder unnötig lang ausspannen.
Nein. Sein Radius beträgt 4 mm. Für einen kleineren Innenradius ist eine passende kleinere Werkzeuggeometrie beziehungsweise ein anderes Verfahren nötig.
Ein Planfräser ist ein Fräswerkzeug zur Bearbeitung ebener Flächen quer zu seiner Drehachse.
Das Muster zeigt einen breiten Fräskörper mit mehreren austauschbaren Schneidplatten am Umfang und an der Stirnseite.
Er bearbeitet breite ebene Flächen. Mehrere Schneiden tragen Material ab; Fräsergröße, Plattengeometrie, Eingriff und Maschinendaten müssen zusammenpassen.
Mini-Beispiel: Die breite Oberseite eines Rohlings erhält eine ebene Bezugsfläche. Der Fräser wird passend zu Fläche, Aufspannung und Maschinenleistung gewählt.
Für eine schmale tiefe Nut ist ein großer Planfräser meist nicht zugänglich. Nicht jede Bauform erzeugt gleichzeitig eine rechtwinklige Schulter.
Typischer Fehler: Den größten verfügbaren Fräser wählen, ohne Stabilität, Leistung, Eingriff und Hindernisse zu prüfen.
Auch Antriebsleistung, Aufspannung, Schnittkräfte, Zugänglichkeit und Eingriff müssen passen. Die bearbeitete Fläche allein entscheidet nicht.
Einschneidiges Werkzeug zum Drehen.
Das Muster zeigt einen Halter mit geklemmter Wendeschneidplatte. Eine wirksame Schneide greift am rotierenden Werkstück an.
Er trägt bei passender Ausführung Material an Drehflächen ab, etwa am Außendurchmesser oder an einer Stirnfläche. Schneidenform und Halter bestimmen die zugängliche Kontur.
Mini-Beispiel: Eine Welle soll von Ø 20,4 auf Ø 20,0 mm bearbeitet werden. Dafür entspricht die ideale radiale Zustellung 0,2 mm; der Durchmesser sinkt um 0,4 mm.
Ein Außendrehhalter ersetzt keine geeignete Bohrstange für eine Innenkontur. Schneidrichtung, Freiwinkel, Werkstoff und Spanformung müssen zur Aufgabe passen.
Typischer Fehler: Radiale Zustellung und Durchmesseränderung gleichsetzen oder die Schneide auf falscher Höhe einstellen.
Um 0,30 mm. Der Durchmesser umfasst zweimal den Radius. Elastische Verformung und reale Maßabweichungen sind gesondert zu berücksichtigen.
Alle Erklärungen gibt es auch im Abschnitt „Zusammenhänge nachschlagen“ ohne Schubladen.
